Βαλβίδες πεταλούδας για περιγραφή αερίου
Η βαλβίδα πεταλούδας αερίου είναι μια βαλβίδα που χρησιμοποιείται ειδικά στα συστήματα αγωγών αερίου. Ελέγχει τη ρύθμιση του αερίου on-off ή ροής περιστρέφοντας την πλάκα πεταλούδας. Η βασική του δομή περιλαμβάνει τα ακόλουθα στοιχεία:
Valve Body: Το κύριο πλαίσιο, κυρίως κυλινδρικό στο σχεδιασμό, που χρησιμοποιείται για τη σύνδεση του αγωγού.
Πλάκα butterfly (πτερύγιο βαλβίδας): ένα συστατικό σχήματος δίσκου που μπορεί να ανοίξει ή να κλείσει πλήρως το κανάλι ροής όταν περιστρέφεται.
Valve STEM: Συνδέει τον μηχανισμό λειτουργίας και την πλάκα πεταλούδας για να μεταδώσει την περιστροφική ισχύ.
Sealing Ring: συνήθως κατασκευασμένο από μαλακά υλικά (όπως καουτσούκ) ή σύνθετα υλικά (όπως ανοξείδωτο χάλυβα + δακτύλιος σφράγισης σχήματος Τ) για να εξασφαλιστεί σφράγιση.
Μηχανισμός λειτουργίας: Χειροκίνητη, πνευματική ή συσκευή οδήγησης σκουληκιών, που χρησιμοποιείται για τον έλεγχο της γωνίας περιστροφής της πλάκας πεταλούδας.
Βαλβίδες πεταλούδας για προδιαγραφές αερίου
|
Εφαρμογή
|
Βιομηχανία πετρελαίου και φυσικού αερίου, πετρελαίου και φυσικού αερίου, Ππεδροχημική, χημική επεξεργασία, φαρμακευτικά προϊόντα, τρόφιμα και ποτά, επεξεργασία νερού και πολλά άλλα.
|
|
Μέγεθος θύρας
|
DN40 ~ 3000mm
|
|
Εγγύηση
|
24 μήνες
|
|
Τόπος προέλευσης
|
Henan, Κίνα
|
|
Εξουσία
|
σκουπίδια
|
|
Θερμοκρασία μέσων
|
Φυσιολογική θερμοκρασία, υψηλή θερμοκρασία, χαμηλή θερμοκρασία
|
|
Επωνυμία
|
Γρηγώ
|
|
Δομή
|
Πεταλούδα
|
|
Μέσα ενημέρωσης
|
πετρέλαιο και φυσικό αέριο, ατμό, νερό. Χημική κ.λπ.
|
|
Προσαρμοσμένη υποστήριξη
|
OEM, ODM, OBM
|
|
Υλικό σώματος
|
Σφυρηλάτης ανθρακούχου χάλυβα, σφυρηλατημένος ανοξείδωτος χάλυβας CF8/CF8M
|
|
Υλικό με μπάλα
|
Σφυρηλάτης ανθρακούχου χάλυβα, σφυρηλατημένος ανοξείδωτος χάλυβας CF8/CF8M
|
|
Υλικό στέλεχος
|
Πλαίσιο από ανοξείδωτο χάλυβα, κλπ.
|
|
Υλικό καθίσματος
|
PTFE ή μεταλλική σφραγίδα με stellite, καρβίδιο βολφραμίου
|
|
Τελική σύνδεση
|
Φλάντζα, συγκολλημένη, συγκόλληση και σπειρώματα υποδοχής
|
|
Πρότυπο σχεδιασμού
|
API 6D, API 608, API 607, ASME B16.34, ASME B16.25
|
|
Πιστοποιήσεις
|
API 6D, API 607, API 598, ANSI/ASME B16.34, CE, JIS, DIN, BS
|
|
Μούβ
|
5 μονάδα
|

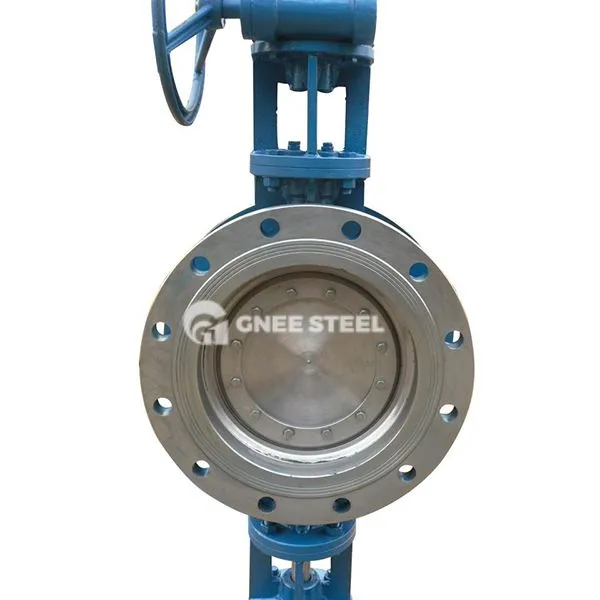

Βαλβίδες πεταλούδας για αέριο
Προϊστάμενα και μειονεκτήματα της βαλβίδας πεταλούδας αερίου
Φόντα:
Γρήγορο άνοιγμα και κλείσιμο, χαμηλή αντίσταση υγρού.
Εύκολη συντήρηση, μεγάλη διάρκεια ζωής.
Που ισχύει για μέσο που περιέχει σωματίδια (όπως ακαθαρσίες στο αέριο).
Μειονεκτήματα:
Κακή απόδοση σφράγισης υπό συνθήκες υψηλής πίεσης/υψηλής θερμοκρασίας.
Δεν είναι κατάλληλο για έλεγχο ροής υψηλής ακρίβειας.
Η πλάκα πεταλούδας και ο δακτύλιος σφράγισης είναι επιρρεπείς σε φορούν μετά από μακροχρόνια χρήση.
