Περιγραφή χειροκίνητης βαλβίδας τριών δρόμων
Η τρισδιάστατη χειροκίνητη βαλβίδα είναι μια συσκευή βαλβίδας που ελέγχει την κατεύθυνση ροής του μέσου σε τρεις αγωγούς με χειροκίνητη λειτουργία. Το βασικό χαρακτηριστικό του είναι τρία κανάλια υγρού (μία είσοδος, δύο καταστήματα ή δύο εισόδους, μία έξοδος), οι οποίες μπορούν να συνειδητοποιήσουν ευέλικτα την εκτροπή, τη συρροή ή την κατεύθυνση της κατεύθυνσης ροής του υγρού.
Valve Body Struction:
Συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα (304/316L), χυτοσίδηρο ή ειδικά υλικά κράματος, με ισχυρή αντοχή στη διάβρωση και προσαρμοστικότητα σε διαφορετικά μέσα.
Ο τυπικός σχεδιασμός είναι η διάταξη διεπαφής "αριστερά, δεξιά και κάτω έξω" και η κατάσταση σύνδεσης καναλιού ελέγχεται από την αλλαγή της θέσης του πυρήνα της βαλβίδας.
Drive Mode:
Εξαρτάται πλήρως από τη χειροκίνητη λειτουργία (όπως η περιστρεφόμενη λαβή ή το κλειδί), χωρίς ηλεκτρική ή πνευματική βοήθεια.
Ταξινόμηση και τύπος
-ταξινόμηση από τη λειτουργία :
Βαλβίδα Converyging : Δύο εισόδους συγχωνεύονται σε μία έξοδο, που χρησιμοποιούνται για να αναμειγνύονται διαφορετικά μέσα.
Βαλβίδα Diverting : Μια είσοδος εκτρέπεται σε δύο καταστήματα, κατάλληλη για κατανομή ροής ή μετατόπιση κατεύθυνσης.
-ταξινόμηση από τη δομή :
Ball Valve Type: Αλλάξτε την κατεύθυνση ροής περιστρέφοντας την μπάλα, με εξαιρετική απόδοση σφράγισης (όπως χειροκίνητη τρισδιάστατη βαλβίδα μπάλας).
Διευθυντική βαλβίδα τύπου: Χρησιμοποιήστε την μετατόπιση προς τα πάνω και προς τα κάτω του πυρήνα της βαλβίδας για να αλλάξετε τη συνδεσιμότητα του καναλιού, που χρησιμοποιείται συνήθως σε υδραυλικά συστήματα.
Προδιαγραφή χειροκίνητης βαλβίδας τριών δρόμων
| Ονομαστική διαμέτρου | Dn 15- dn50 (1/2 '', 3/4 '', 1 '', 1-1/4 '', 1-1/2 '', 2 '') |
| Τύπος βαλβίδας μπάλας | Βαλβίδα πλωτής σφαίρας, βαλβίδα σφαιρών 3 δρόμων, βαλβίδα V-Ball, βαλβίδα σφαιρών υψηλής πίεσης |
| Σύνδεση | Νήμα, φλάντζα, σφιγκτήρα, συγκόλληση, συγκόλληση υποδοχής, λεπτό ζεύγος σφιγκτήρα |
| Ονομαστική πρέσα | PN16, PN25, PN40, PN64 |
| Υλικό σώματος βαλβίδας | SUS304, SUS316, SUS316L |
| Υλικό σφραγίδας | Πτέρυγα |
| Μέση θερμοκρασία | -20 βαθμός ~ +120 βαθμός |
| Μέσο εργασίας | Αέρας, ατμός, νερό, αέρια, λάδι, σκόνη, διαβρωτικό μέσο κ.λπ. |
| Σύνδεση οδηγού | ISO 5211 |
| Επιθεώρηση βαλβίδας | Iso/din 5208-1987 |

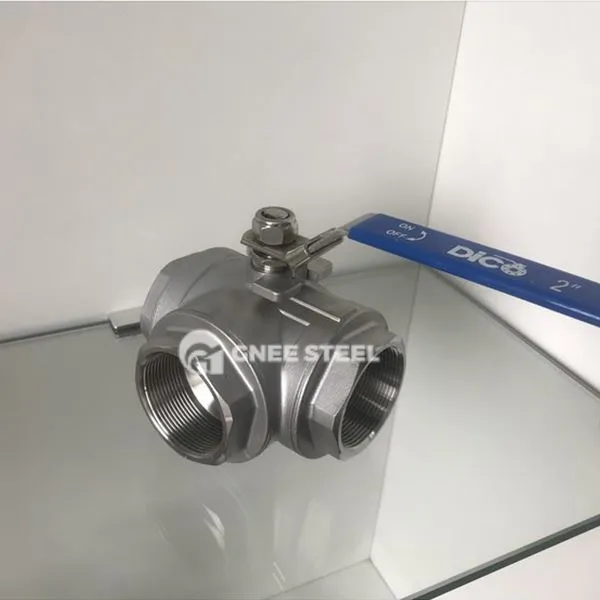

Χειροκίνητη βαλβίδα τριών δρόμων
Αιτήσεις
Συστήματα βιομηχανικού ελέγχου: εναλλασσόμενη μεταφορά και ανάμειξη οξέος και αλκαλικών μέσων στη χημική παραγωγή. Προώθηση και αντίστροφη εναλλαγή παροχής νερού και ρύθμιση ροής σε συστήματα επεξεργασίας νερού.
Ενέργεια και δημόσιες εγκαταστάσεις: Έλεγχος εκτροπής του ατμού/ζεστού νερού στα δίκτυα σωλήνων θέρμανσης. Μεταβολή έκτακτης ανάγκης πολλαπλών πηγών νερού στα συστήματα πυροπροστασίας.
Σημεία επιλογής
Προσαρμοστικότητα των μέσων: 316L ανοξείδωτος χάλυβα + σφράγιση με φθορίνη προτιμάται για εξαιρετικά διαβρωτικά υγρά. Επίπεδο πίεσης: Τα συμβατικά μοντέλα υποστηρίζουν το PN 16- PN40 και οι δομές σκληρής σφραγίδας πρέπει να προσαρμοστούν για συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης. Λειτουργία ευκολίας: Ο σχεδιασμός της λαβής πρέπει να είναι εργονομικός και η ροπή περιστροφής πρέπει να είναι μικρότερη ή ίση με 50n · m για να μειωθεί η δυσκολία λειτουργίας.
