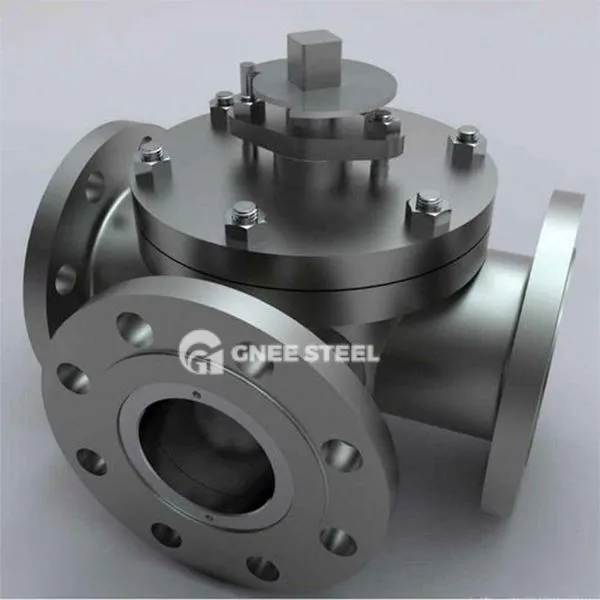

Βαλβίδα με 4 τρόπους

Η βαλβίδα μπάλας τεσσάρων δρόμων είναι μια βαλβίδα που συνειδητοποιεί τον έλεγχο πολλαπλών ροών περιστρέφοντας την μπάλα. Μπορεί να αλλάξει την κατεύθυνση ροής δύο μέσων ταυτόχρονα ή να συνειδητοποιήσει τη λειτουργία της εκτροπής και της συρροής, αντικαθιστώντας το παραδοσιακό σύνθετο σύστημα σωληνώσεων που απαιτεί πολλαπλές βαλβίδες. Η βασική του δομή περιλαμβάνει:

‌ Valve Body and Ball‌:
Χρησιμοποιώντας ανοξείδωτο χάλυβα 304/316L ή σκληρό κράμα, ο σχεδιασμός μείωσης του καναλιού ροής μειώνει την αντοχή του υγρού και η τιμή CV του συντελεστή ροής φτάνει τα 50 (DN100).
Η επιφάνεια της σφαίρας RA μικρότερη ή ίση με 0.
‌ Μηχανισμός Drive ‌:
Υποστηρίζει χειροκίνητο εργαλείο σκουληκιών, ηλεκτρικό (4-20 ma σήμα) ή πνευματική κίνηση, η ακρίβεια ελέγχου ενεργοποιητή είναι ± 1 βαθμός και ο χρόνος απόκρισης είναι μικρότερος ή ίσος με 3 δευτερόλεπτα.
Ο ενεργοποιητής που ανήκει στην έκρηξη συναντά το πρότυπο EXDⅱBT4 και είναι κατάλληλο για εύφλεκτα και εκρηκτικά περιβάλλοντα.

Αρχή εργασίας
‌Flow Channel Switching‌:
‌L-τύπου κανάλι ροής: Η σφαίρα περιστρέφεται 90 βαθμοί για να αλλάξει την κατεύθυνση της ορθογώνιας ροής (όπως η είσοδος → outlet a/b), η οποία είναι κατάλληλη για γρήγορη εναλλαγή της μέσης κατεύθυνσης.
‌T-type κανάλι ροής: Υποστηρίζει τρισδιάστατη εκτροπή/συγχώνευση και συνειδητοποιεί πολύπλοκο έλεγχο της διαδικασίας μέσω του συνδυασμού καναλιών μπάλας.
Μηχανισμός SSealing ‌:
Ο τύπος μαλακής σφράγισης υιοθετεί το κάθισμα βαλβίδας PTFE, το οποίο είναι ανθεκτικό στη θερμοκρασία από -10 έως 150 μοίρες. Ο σκληρός τύπος σφράγισης συγκολλείται με κράμα Stellite, το οποίο είναι ανθεκτικό στη θερμοκρασία έως και 425 βαθμούς.
Ο σχεδιασμός δομής έγχυσης του καθίσματος της βαλβίδας μπορεί να εισάγει γράσο σφράγισης για να διατηρήσει την προσωρινή σφράγιση σε περίπτωση έκτακτης ανάγκης.



Βαλβίδα με 4 τρόπους



Χαρακτηριστικά
‌Multi-Function Integration‌: αντικαθιστά τον παραδοσιακό συνδυασμό βαλβίδων 4-, απλοποιεί τη διάταξη του αγωγού και μειώνει το κόστος εγκατάστασης κατά περισσότερο από 30%.
‌Quick response‌: Η περιστροφή 90 μοιρών μπορεί να ολοκληρώσει τη μεταγωγή κατεύθυνσης ροής, ο χρόνος λειτουργίας είναι μικρότερος ή ίσος με 3 δευτερόλεπτα (ηλεκτρικός τύπος).
‌Long Life‌: Το στέλεχος της βαλβίδας είναι σφυρηλατημένο με A182F (1CR13), με σκληρότητα του HB 220-250, και μια διάρκεια ζωής πάνω από 28, 000 χρόνοι ανοίγματος και κλεισίματος?
‌Intelligent Adaptation ‌: Υποστηρίζει το πρωτόκολλο Modbus/Hart και μπορεί να ενσωματώσει αισθητήρες θερμοκρασίας/πίεσης για να επιτευχθεί έλεγχος κλειστού βρόχου.
Αιτήσεις
‌Energy System‌: Μεσαίνεια μέσου αγωγού αποθήκευσης και μεταφοράς ΥΦΑ, Θερμική εκτροπή ατμού σταθμού ηλεκτροπαραγωγής.
‌ Χημική διεργασία ‌: εναλλασσόμενη μεταφορά οξέος-βάσης (όπως συμπυκνωμένο θειικό οξύ και υγρό αλκαλικό), αντιδραστήρα πολλαπλών καναλιών κατανομής.
‌ Water επεξεργασία ‌: Δημοτική παροχή νερού προς τα εμπρός και αντίστροφη εναλλαγή, βιομηχανική ρύθμιση ροής του συστήματος νερού κυκλοφορούντα.
‌Food και Pharmaceutical‌: Έλεγχος συρροής με ασηπτικό υγρό πολλαπλών καναλιών, προσαρμοσμένο στη διεπαφή γρήγορης εγκατάστασης υγειονομικής εγκατάστασης.
