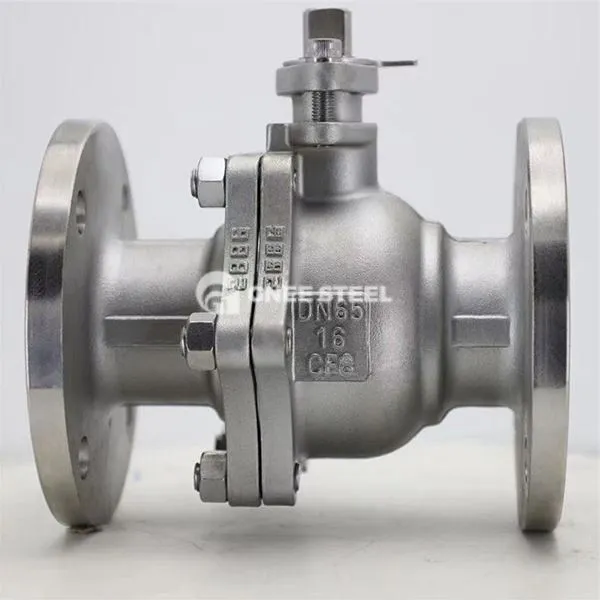

Μαλακό βαλβίδα με μαλακή καθισμένη

Η βαλβίδα μπάλας μαλακού καθίσματος είναι μια βαλβίδα σφαίρας που χρησιμοποιεί μη μεταλλικά ελαστικά υλικά (όπως PTFE, νάιλον κ.λπ.) ως επιφάνεια στεγανοποίησης καθίσματος βαλβίδας. Συνειδητοποιεί τον υγρό έλεγχο on-off περιστρέφοντας την σφαίρα 90 βαθμού. Είναι η πιο ευρέως χρησιμοποιούμενη βαλβίδα κλεισίματος στα βιομηχανικά συστήματα αγωγών. Τα βασικά δομικά χαρακτηριστικά, οι αμερικανικές τυποποιημένες προδιαγραφές και οι τυπικές εφαρμογές είναι οι εξής:

Δομικά χαρακτηριστικά ‌
‌Floating δομή σφράγισης ‌

Η σφαίρα μετακινείται προς το κάθισμα της βαλβίδας κάτω από την πίεση του μέσου για να σχηματίσει μια αυτοκατοχή σφράγιση. Το κάθισμα μαλακής βαλβίδας παραμορφώνεται ελαστικά υπό πίεση για να επιτύχει μηδενική διαρροή (το επίπεδο σφράγισης φτάνει το ANSI B16.104 κλάση VI).
Το υλικό του καθίσματος της βαλβίδας μπορεί να είναι PTFE (ανθεκτικό στη διάβρωση), RPTFE (ενισχυμένη αντοχή σε υψηλή θερμοκρασία) και νάιλον (ανθεκτικό στη φθορά) για να καλύψει τις ανάγκες διαφορετικών μέσων.
‌ Fire Design Safety ‌

Ο μεταλλικός δακτύλιος είναι ενσωματωμένος στο κάθισμα της βαλβίδας μαλακής σφράγισης. Αφού καίγεται το μη μεταλλικό υλικό σε πυρκαγιά, ο μεταλλικός δακτύλιος μπορεί ακόμα να διατηρήσει μια προσωρινή σφραγίδα (σύμφωνα με την πιστοποίηση API 607 ​​πυρκαγιάς).
Η δομή αντι-αναστολής της βαλβίδας (πρότυπο ISO 5211) εμποδίζει την απώλεια ελέγχου που προκαλείται από μεσαία επίπτωση υψηλής πίεσης.
‌ Comcpact Valve Body‌

Το σφυρήλατο σώμα βαλβίδας χάλυβα ή χυτοσίδηρος (όπως το υλικό WCB) μειώνει την αντίσταση ροής και η πτώση πίεσης σχεδιασμού πλήρους διαμέτρου είναι κοντά στο επίπεδο του τμήματος ευθείας σωλήνα.
Ο σχεδιασμός του στελέχους βαλβίδας που έχει τοποθετηθεί στο κάτω μέρος απλοποιεί τη συντήρηση και δεν απαιτεί αποσυναρμολόγηση ολόκληρης της βαλβίδας.

• Ονομαστικό μέγεθος: DN 15- DN200
• Υλικό σώματος: WCB, 304, 316, 316L
• Τύπος σύνδεσης: φλάντζα
• Κατηγορία πίεσης: PN {{0}} pn4.0mpa
• Τύπος δομής: Συστατικά βαλβίδας πυρήνα πλωτής σφαίρας
• Υλικό καθίσματος: PTFE: -30 ~ 180c
• Ppl: -30 ~ 250c
• Υλικό πυρήνα: 304, 316, 316L
• Υλικό στέλεχος: 304
• Εφαρμοστέο μέσο: νερό, λάδι, ατμός, κλπ.



Μαλακό βαλβίδα με μαλακή καθισμένη



Πλεονεκτήματα ‌
‌Zero leakage seal‌: The elastic deformation of the soft valve seat compensates for microscopic unevenness and realizes a two-way bubble-level seal; ‌Ultra-χαμηλή αντίσταση ροής και εξοικονόμηση ενέργειας ‌: Σχεδιασμός καναλιού ροής πλήρους διαμέτρου, ο συντελεστής αντίστασης υγρού είναι μόνο το 1\/5 της βαλβίδας πύλης του ίδιου διαμετρήματος. ‌

Η υψηλή απόδοση ανοίγματος και κλεισίματος: η περιστροφή 90 μοιρών μπορεί να ολοκληρώσει τον διακόπτη και ο χρόνος απόκρισης του ηλεκτρικού ενεργοποιητή είναι μικρότερος ή ίσος με 5 δευτερόλεπτα. ‌

Χαμηλό κόστος συντήρησης: Το κάθισμα της βαλβίδας είναι αρθρωτά σχεδιασμένο και δεν απαιτεί ειδικά εργαλεία για αντικατάσταση.

Εφαρμογές‌
‌Petrochemical ‌: Έλεγχος διαβρωτικών μέσων όπως το αργό πετρέλαιο και το αιθυλένιο που περιέχει θείο. Χρησιμοποιείται για την αντικατάσταση των βαλβίδων πύλης στο εργοστάσιο Maoming Petrochemical αιθυλενίου για την επίλυση του εφέ σφυριού νερού. ‌

City Gas‌: αγωγοί μετάδοσης και διανομής φυσικού αερίου (κλάση 600), ο σχεδιασμός από την έκρηξη ανταποκρίνεται σε επίπεδο ασφαλείας SIL2. ‌

Φαρμακευτικά προϊόντα και τρόφιμα: Αποστατευτικό νερό και μεταφορά διαλύτη, τα καθίσματα βαλβίδων PTFE πληρούν την πιστοποίηση FDA Food Grade. ‌

Σύστημα ισχύος: Ρύθμιση νερού τροφοδοσίας λέβητα (μικρότερη ή ίση με 200 βαθμούς), οι μαλακές σφραγίδες είναι ανθεκτικές σε συχνή φθορά ανοίγματος και κλεισίματος. ‌

Επεξεργασία περιβαλλοντικού νερού: Σύστημα προσθήκης οξέος και αλκαλίων, τα καθίσματα βαλβίδων ανθεκτικά στη διάβρωση επεκτείνουν τη διάρκεια ζωής κατά περισσότερο από 3 φορές.
