Περιγραφή Pneumatic 3 Way Ball Valve
Η πνευματική τρισδιάστατη βαλβίδα σφαιρών είναι μια βαλβίδα τρισδιάστατης σφαίρας που οδηγείται από συμπιεσμένο αέρα. Ο πνευματικός ενεργοποιητής συνειδητοποιεί την περιστροφή της μπάλας 90 μοιρών για να ολοκληρώσει την εναλλαγή, την εκτροπή ή τη συρροή της κατεύθυνσης μέσης ροής. Οι βασικές του κατηγορίες περιλαμβάνουν:
L-τύπου κανάλι ροής: συνδέει δύο αμοιβαία κάθετα κανάλια για τη μετατροπή της δεξιάς γωνίας της κατεύθυνσης μέσης ροής (όπως η είσοδος → έξοδος Α/Β).
T-type κανάλι ροής: υποστηρίζει τη σύνδεση ή την περικοπή τριών ορθογώνιων αγωγών και μπορεί ταυτόχρονα να συνειδητοποιήσει την εκτροπή, τη συρροή και τη ρύθμιση της ροής πολλαπλών διαδρομών.
Δομή πυρήνα και τεχνικές παραμέτρους
Main δομή :
Valve body material: stainless steel (304/316L), cast steel, etc., corrosion resistance is suitable for chemical and marine environments;
Sealing System:
Μαλακή σφράγιση (κάθισμα βαλβίδας PTFE): Η στάθμη διαρροής φτάνει στο VI, την ισχύουσα θερμοκρασία -30-180 βαθμός;
Μεταλλική σκληρή σφράγιση: Αντίστοιχα θερμοκρασία -196-450 βαθμός, κατάλληλο για συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης. Pneumatic Actuator:
Ο χρόνος απόκρισης κίνησης του κυλίνδρου είναι μικρότερος ή ίσος με 2 δευτερόλεπτα, υποστηρίζοντας 0. 4-0.
Το Positioner Positioner (όπως ο ηλεκτρο-πνευματικός τοποθετητής) μπορεί να εγκατασταθεί για να επιτευχθεί ακριβής ρύθμιση ροής και αυτόματος έλεγχος.
Τεχνικές παράμετροι:
Ονομαστική διάμετρος: DN 15- DN300;
Επίπεδο αντίστασης πίεσης: Συμβατικός τύπος 1 6-6.
Μέθοδος σύνδεσης: φλάντζα (DN 65- DN300), εσωτερικό νήμα (DN 15- DN50).
Πνευματική προδιαγραφή βαλβίδας σφαιρών 3 δρόμων
|
Είδος |
3 Way L Θύρα T Θύρα από ανοξείδωτο χάλυβα φλάντζα πνευματική βαλβίδα ελέγχου ατμού |
||
|
Εύρος μεγέθους |
1/2 "~ 8", DN15 ~ 200 |
||
|
Λειτουργία δράσης |
Διπλή δράση, επιστροφή άνοιξης (ενιαία δράση) |
||
|
Πίεση λειτουργίας |
1.6 ~ 6.4MPa |
||
|
Πίεση παροχής αέρα |
2,5 έως 8 bar |
||
|
Διάρκεια ζωής |
1, 000, 000 (1 εκατομμύριο) φορές |
||
|
Γωνία περιστροφής |
90 μοίρες ± 4 μοίρες |
||
|
Υλικό σώματος |
SS304, SS316, SS316L |
||
|
Υλικό πυρήνα |
SS304, SS316, SS316L |
||
|
Υλικό σφράγισης |
PTFE: -30 βαθμός ~ 180 βαθμός, ppl: -30 βαθμός ~ 250 βαθμός |
||
|
Αριθμός τρόπων |
Θύρα 3 Way L ή T Port |
||
|
Τελική σύνδεση |
Φλαντζάκι |
||
|
Εφαρμόσιμα μέσα |
Έλεγχος του νερού, του αέρα, του φυσικού αερίου, του πετρελαίου, του υγρού |
||
|
Προαιρετική ενεργοποίηση |
Χειριστήριο, ηλεκτρικό ενεργοποιημένο ή πνευματικό ενεργοποιημένο |
||
|
Προαιρετικά αξεσουάρ |
Η ηλεκτρομαγνητική βαλβίδα Namur, ο διακόπτης ορίου, η ένδειξη θέσης, η χειροκίνητη συσκευή |
||
|
Εφαρμογή |
Τρόφιμα και ποτά, νερό και λύματα, εξαιρετικά καθαρό νερό, αφαλάτωση, χημική, κλωστοϋφαντουργία, φαρμακευτική, χαρτοπολτό, εξόρυξη, λέβητα και βιομηχανίες ενέργειας και ηλεκτρικής ενέργειας |
||

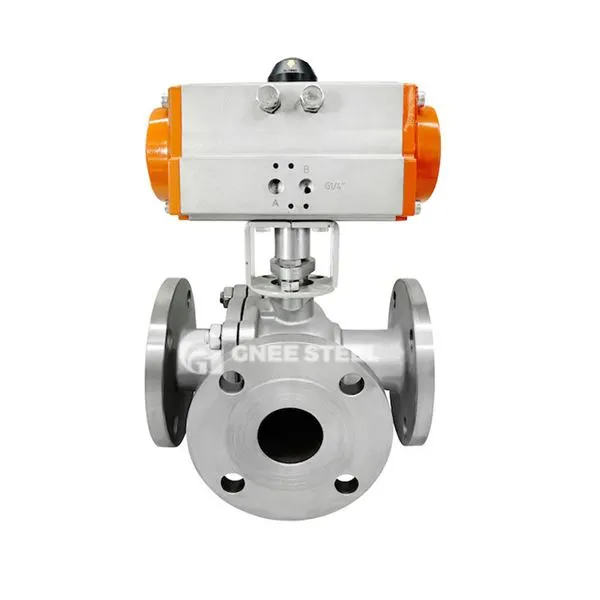

Πνευματική βαλβίδα 3 Way



Εφαρμογές και πλεονεκτήματα
Βιομηχανικό πεδίο:
Έλεγχος χημικών διεργασιών: Μετατροπή μέσου πολλαπλών καναλιών των αντιδραστήρων (όπως εναλλασσόμενη μεταφορά οξέος και αλκαλικών).
Ενεργειακό σύστημα: κατανομή νερού ψύξης των πυρηνικών σταθμών ηλεκτροπαραγωγής, έλεγχος σύγκλισης αγωγών υψηλής θερμοκρασίας.
Μηχανική προστασίας του περιβάλλοντος: Ομάδα βαλβίδας εκτροπής των εγκαταστάσεων επεξεργασίας λυμάτων, ρύθμιση αλατότητας του εξοπλισμού αφαλάτωσης θαλασσινού νερού.
Βασικά πλεονεκτήματα:
Γρήγορη απόκριση: Πνευματικός χρόνος ανοίγματος και κλεισίματος κίνησης μικρότερος ή ίσος με 3 δευτερόλεπτα, κατάλληλο για σενάρια λειτουργίας υψηλής συχνότητας.
Ισχυρή αντίσταση στη διάβρωση: Το σώμα της βαλβίδας ανοξείδωτου χάλυβα 316L έχει 3-5 φορές υψηλότερη αντίσταση διάβρωσης ιόντων χλωριούχου.
Πρότυπο υψηλής υγιεινής: Η στίλβωση καθρέφτη (RA μικρότερη ή ίση με 0 8μm) πληροί τις ασηπτικές απαιτήσεις των βιομηχανιών τροφίμων και φαρμακευτικών προϊόντων.
