μειωμένη περιγραφή βαλβίδας θύρας θύρας

Η μειωμένη βαλβίδα σφαιρών διαμέτρου είναι ένας ειδικός σχεδιασμός των βαλβίδων σφαιρών, το κύριο χαρακτηριστικό της είναι ότι στο πλήρες ανοιχτό, η διαδρομή ροής είναι στρογγυλό, αλλά το άκρο της βαλβίδας που συνδέει την εσωτερική διάμετρο της διαδρομής ροής και το ID του αγωγού είναι το ίδιο και τα κομμάτια ανοίγματος και κλεισίματος της διαδρομής ροής στην εσωτερική διάμετρο της μειωμένης. Αυτός ο σχεδιασμός καθιστά τη μειωμένη βαλβίδα σφαιρών διαμέτρου σε τεχνικές απαιτήσεις, υλικά, επιθεώρηση και δοκιμές, διαστάσεις σχήματος και σύνδεσης είναι σύμφωνα με τις διατάξεις των προτύπων ASME και API.

Οι βαλβίδες μειωμένης διαμέτρου με NPS6 ή κάτω γενικά χρησιμοποιούν το σχέδιο πλωτής σφαίρας, ενώ το NPS8 ή πάνω είναι σταθερή μπάλα. Έχει διάφορες μορφές υπο-μοντέλων σφράγισης, οι οποίες μπορούν να επιλεγούν σύμφωνα με διαφορετικές συνθήκες εργασίας, όπως μαλακή σφραγίδα, μεταλλική σκληρή σφραγίδα, κάθισμα πυρκαγιάς κ.ο.κ. Η βοηθητική δομή στεγανοποίησης μπορεί να ρυθμιστεί στο κάθισμα της βαλβίδας και μπορεί να προστεθεί μια βαλβίδα έγχυσης λίπους στο κάθισμα και τα μέρη στελέχους για προσωρινή σφράγιση σε περίπτωση έκτακτης ανάγκης. Επιπλέον, σύμφωνα με την ανάγκη, μπορεί επίσης να επεκταθεί το στέλεχος για να προσαρμοστεί στην θαμμένη περίσταση.

Το βάρος της βαλβίδας μειωμένης διαμέτρου είναι περίπου 30% ελαφρύτερο από την βαλβίδα πλήρους διαμέτρου, ενώ η αντίσταση ροής είναι μόνο περίπου το 1/7 της ίδιας βαλβίδας σφαίρας διαμετρήματος, η οποία ευνοεί τη μείωση του κόστους φορτίου και κοπής του αγωγού. Μέσα στο NPS10 μειώνει μία προδιαγραφή, το NPS10 ~ NPS24 μειώνει μία ή δύο προδιαγραφές, το NPS24 και παραπάνω εξαρτάται από την πραγματική κατάσταση.

Λόγω των μοναδικών πλεονεκτημάτων σχεδιασμού και απόδοσης, αυτή η βαλβίδα είναι ιδιαίτερα κατάλληλη για βιομηχανικές εφαρμογές που απαιτούν μειωμένη αντοχή στο υγρό και χαμηλότερη κατανάλωση ενέργειας, όπως στους αγωγούς μετάδοσης μέσων υψηλής θερμοκρασίας στις βιομηχανίες χημικών, πετρελαίου και φυσικού αερίου.

μονάδα μέτρησης	Τεχνικά χαρακτηριστικά
Μπάλα και κάθισμα‌	Μείωση διαμέτρου με μπάλα (π.χ. DN50 → DN38), το κάθισμα της βαλβίδας με μεταλλική σκληρή σφραγίδα ή μαλακή σφραγίδα (PTFE)
ΜΕΘΟΔΟΣ ΔΟΚΙΜΑΣΙΑΣ‌	Εγχειρίδιο (μοχλός/κιβώτιο ταχυτήτων), πνευματικός ή ηλεκτρικός ενεργοποιητής με τυποποιημένη διασύνδεση τετραγωνικού ετησίως (ISO 5211)
‌Material του σώματος βαλβίδων‌	Ο ανθρακούχος χάλυβα (κλάση 600), ανοξείδωτος χάλυβα (316L για αντίσταση στη διάβρωση) ή κράματα (για υπηρεσία υψηλής θερμοκρασίας).

μειωμένη προδιαγραφή βαλβίδας θύρας

είδος	αξία
Εγγύηση	1 ετών
Τύπος	Βαλβίδες με μπάλα
Προσαρμοσμένη υποστήριξη	OEM, ODM, OBM
Τόπος προέλευσης	Κίνα
Επωνυμία	Γρηγώ
Αριθμός μοντέλου	σφαιρική βαλβίδα
Εφαρμογή	Γενικός
Θερμοκρασία μέσων	Υψηλή θερμοκρασία, χαμηλή θερμοκρασία, μέση θερμοκρασία, φυσιολογική θερμοκρασία
Εξουσία	Υδραυλικός
Μέσα ενημέρωσης	Νερό
Μέγεθος θύρας	Dn 20- npt
Δομή	Ασφάλεια
Όνομα προϊόντος	σφαιρική βαλβίδα
Υλικό	WCB
Υλικό σώματος	WCB
Σύνδεση	φλάντζα

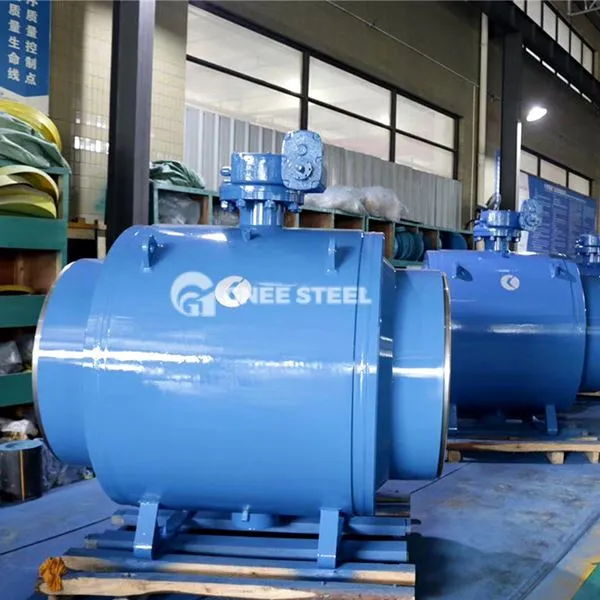

μειωμένη βαλβίδα μπάλας θύρας

Βαλβίδες μειωμένης οπής Vs Vs Full Bore Ball Valves

Οροι	Μειωμένες βαλβίδες με οπές	Βαλβίδες πλήρους διάτρησης
‌Διάμετρος σωλήνα‌	Λιγότερο από τη διάμετρο σωλήνα (π.χ. DN50 → DN38)	Ίση με τη διάμετρο σωλήνα (DN50 → DN50)
‌Εφαρμόσιμο μέσο‌	Αέρια, υγρά χαμηλού ιξώδους	Υγρά υψηλού ιξώδους, μέσα που περιέχουν στερεά σωματίδια
Κόστος και βάρος‌	30 % χαμηλότερο κόστος και 25 % ελαφρύτερο βάρος	Υψηλό κόστος και βάρος
