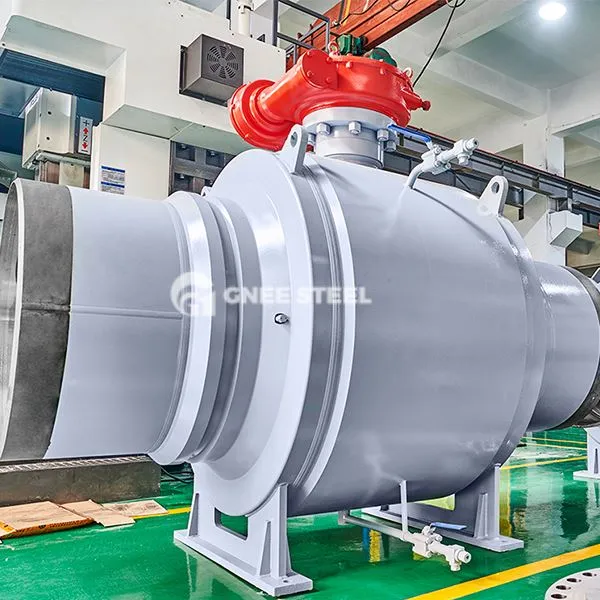

Βαλβίδες υποθαλάσσιων σφαιρών

Οι βαλβίδες υποθαλάσσιων σφαιρών είναι ειδικές βαλβίδες που έχουν σχεδιαστεί για συστήματα μετάδοσης πετρελαίου και φυσικού αερίου βαθιάς θάλασσας, που αναπτύσσονται κυρίως σε παραβιάσεις αγωγών υποβρύχιων αγωγών, τερματικά αγωγών υποθαλάσσιων αγωγών και αγωγούς μετάδοσης πετρελαίου και φυσικού αερίου, με βάθος εργασίας έως 3, {2} μέτρα. Οι βασικές λειτουργίες του περιλαμβάνουν:

Αποκοπή μέσων κάτω από το περιβάλλον υψηλής πίεσης (10-100 MPA)
Εξ αποστάσεως που λειτουργεί μέσω ROV (υποβρύχιο ρομπότ) ή υδραυλικό σύστημα
Ανθεκτικό στη διάβρωση του θαλασσινού νερού και στην επίδραση του υποβρυχίου ιζήματος.

Δομικά στοιχεία
1. Κύρια δομή
Σώμα βαλβίδων: Super Duplex από ανοξείδωτο χάλυβα (UNS S32750) ή χύτευση νικελίου-αλουμινίου-χαλκού, πάχος τοίχου αυξήθηκε κατά 30% -50% σε σύγκριση με τις βαλβίδες γης.
Ball: Σχεδιασμός πλήρους οπής, επιφάνεια που ψεκάζεται με καρβίδιο βολφραμίου ή στρώμα κράματος με βάση το νικέλιο, σκληρότητα επιφάνειας του HRC60 ή παραπάνω.
2. Σύστημα σφράγισης
Κύρια σφράγιση: SPE (Single Piston Effect) + DPE (διπλό έμβολο) Σφραγίδα συνδυασμού, σφράγιση ειδικής πίεσης 140-180 n/mm2.
Βοηθητική σφράγιση: δακτύλιος σφράγισης PTFE σε σχήμα Lip + δομή αντιστάθμισης μεταλλικού ελατηρίου, αποζημίωση έως 5mm.
3. Συσκευή προστασίας
Σύστημα ανακούφισης πίεσης: αυτόματη συσκευή ανακούφισης για υπερπίεση στο μεσαίο θάλαμο, με την πίεση ανακούφισης να ρυθμίζεται σε 1,3 φορές της πίεσης λειτουργίας.
Σχεδιασμός αντι-διάσημο: Το στέλεχος βαλβίδας είναι κατασκευασμένο από κράμα IncoTe 625 και το τμήμα με σπείρωμα είναι κατασκευασμένο από τραπεζοειδή δομή αντι-διαχωρισμού.



Βαλβίδες υποθαλάσσιων σφαιρών



Φόντα
Ακραία περιβαλλοντική προσαρμοστικότητα
Συνεχής λειτουργία για 30 χρόνια σε 4 μοίρες στο περιβάλλον θαλασσινού νερού και αντίσταση στη συγκέντρωση έως 19, 000 ppm.
Επιχειρησιακή αξιοπιστία
Χρόνος απόκρισης συστήματος υδραυλικών μονάδων κίνησης<3 seconds, torque output range 2000-15000N-m.
Ασφαλής και περιττός σχεδιασμός
Με τον μηχανισμό προστασίας της βλάβης διπλής σφράγισης, ο ρυθμός διαρροής μικρότερο ή ίσο με 0. 01ppm (πρότυπο ISO 5208).
