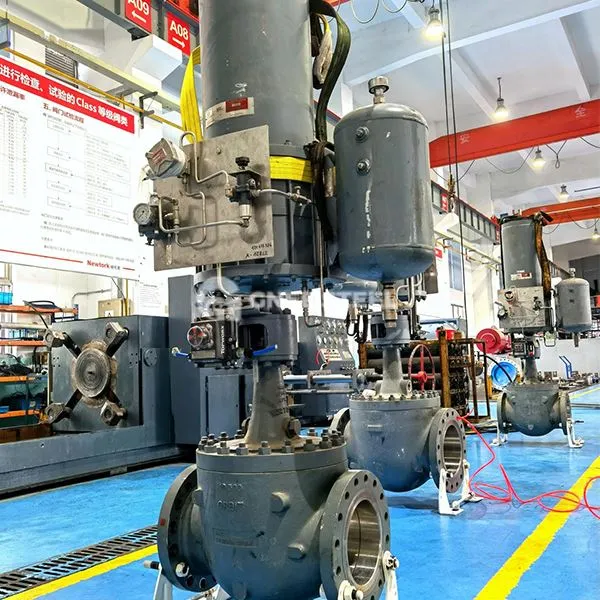

Βαλβίδα μπάλας

Η βαλβίδα τροχιακής σφαίρας είναι ένα είδος βαλβίδας που ανοίγει και κλείνει περιστρέφοντας την σφαίρα και κινείται προς τα πάνω και προς τα κάτω με το στέλεχος της βαλβίδας, η σφαίρα έχει εσωτερική τροχιακή δομή, η σφαίρα πρώτα αποσυνδέεται από το κάθισμα της βαλβίδας και στη συνέχεια περιστρέφεται κατά τη διάρκεια της λειτουργίας για να αποφευχθεί η τριβή στην επιφάνεια σφράγισης, η οποία είναι κατάλληλη για τις σοβαρές συνθήκες εργασίας της υψηλής θερμοκρασίας και της πίεσης, του σωματιδίου που περιέχει ή τη διόρθωση των μέσων.

Δομικά στοιχεία

Ball: Τα τμήματα ανοίγματος και κλεισίματος πυρήνα, η επιφάνεια του στίλβου καθρέφτη, η εσωτερική δομή της διαδρομής για την επίτευξη περιστροφής χωρίς τριβή.
Σώμα βαλβίδων: Η κύρια δομή, χρησιμοποιώντας ανθεκτικά σε διάβρωση υλικά υψηλής αντοχής (όπως ο ανθρακούχος χάλυβα, ανοξείδωτος χάλυβα), για να εξασφαλιστεί η συνολική σταθερότητα και σφράγιση.
Στέλεχος: Συνδέει τον ενεργοποιητή με την μπάλα και οδηγεί την μπάλα για να σηκώσει και να περιστρέφεται μέσα από το σπειροειδές αυλάκι ή το γωνιακό επίπεδο.
Συσκευή στεγανοποίησης:
Δομή σφραγίδας σφήνας: Το στέλεχος εφαρμόζει μηχανική δύναμη για να πιέσει την μπάλα στο κάθισμα, η απόδοση σφράγισης δεν επηρεάζεται από τη διαφορά πίεσης.
Κάθισμα: μπορεί να χρησιμοποιηθεί μέταλλο ή πολυμερές υλικό (όπως το PTFE), μέρος της ενσωματωμένης ελατηρίου σχεδιασμού για να ενισχύσει την προσαρμοστικότητα της σφράγισης.
Βοηθητικά εξαρτήματα: Περιοριστές, αντι-στατικές συσκευές, αυτοκαθαρισμένοι δρομείς και ούτω καθεξής.

Ονομαστική πίεση: Pn1.6 ~ 25. 0 mpa;

Ονομαστική διάμετρο:DN25 ~ 600mm;

Θερμοκρασία λειτουργίας:F Τύπος 29 βαθμός ~ 200 βαθμοί. Y Τύπος 29 βαθμός ~ 600 βαθμός?

Ισχύοντα μέσα:Πετρέλαιο, πετρελαϊκά προϊόντα, φυσικό αέριο, νερό και άλλα μέσα.

Χαρακτηριστικά και πλεονεκτήματα

Άνοιγμα και κλείσιμο χωρίς τριβή: Η μπάλα αποσυνδέεται από το κάθισμα της βαλβίδας πριν από την περιστροφή, αποφεύγοντας την τριβή της επιφάνειας σφράγισης και την παράταση της διάρκειας ζωής.
Λειτουργία αυτοκαθαρισμού: Το υγρό περνά ομοιόμορφα κατά μήκος της σφαίρας 360 βαθμών, ξεπλύνοντας τις ακαθαρσίες από την επιφάνεια σφράγισης, μειώνοντας την ανάγκη συντήρησης.
Αξιόπιστη σφράγιση: Σχεδιασμός μηχανικής συμπίεσης σχήματος σφήνας, η απόδοση σφράγισης δεν επηρεάζεται από τις διακυμάνσεις της πίεσης των μέσων.
Χαμηλή ροπή λειτουργίας: Ειδικός σχεδιασμός δομής στελέχους και σιδηροτροχιάς, η χειροκίνητη λειτουργία είναι ελαφριά και κατάλληλη για έλεγχο αυτοματισμού.
Πυροσβεστική Ασφάλεια: Η δομή ανθεκτική στην πυρκαγιά σύμφωνα με τα πρότυπα API, μπορεί ακόμα να διατηρήσει την ακεραιότητα σφράγισης σε περίπτωση πυρκαγιάς.
Συντήρηση on-line: Ο σχεδιασμός με κορυφαία τοποθεσία υποστηρίζει την άμεση αποσυναρμολόγηση του καπό για να αντικαταστήσει τα εσωτερικά εξαρτήματα, μειώνοντας το χρόνο διακοπής.



Βαλβίδα σφαιρών Gnee Orbit



Εφαρμογές βαλβίδας σφαιρών τροχιάς

• Λάδι & φυσικό αέριο: αγωγοί μεγάλων αποστάσεων, εγκαταστάσεις Wellhead, συστήματα υγροποιημένου φυσικού αερίου (LNG).
• Χημική και ηλεκτρική ενέργεια: Ισχυρά διαβρωτικά μέσα (οξύ, αλκαλικό), αγωγός ατμού υψηλής θερμοκρασίας.
• Προστασία του περιβάλλοντος και δημοτικός: επεξεργασία λυμάτων, δίκτυο θέρμανσης.
• Μεταλλουργία και Ενέργεια: Αυοποίηση άνθρακα, βιομηχανική μετάδοση φυσικού αερίου.

• Προσαρμοστικότητα σε σοβαρές συνθήκες εργασίας: μπορεί να αντέξει υψηλές θερμοκρασίες 550 βαθμών, 42MPa υψηλής πίεσης και μέσων που περιέχουν σωματίδια, σταθερή απόδοση.
• Μεγάλη διάρκεια ζωής και χαμηλό κόστος συντήρησης: Λειτουργία χωρίς τριβή και αυτόματο χαρακτηριστικό μειώνουν σημαντικά τη φθορά, μειώνοντας το χρόνο διακοπής για τη συντήρηση.
• Διευθυντική σφράγιση και ασφάλεια: Υποστήριξη της αμφίδρομης πίεσης, πυροσβεστικής σχεδίασης για την εξασφάλιση της ασφάλειας σε ακραία περιβάλλοντα.
• Οικονομική και αποτελεσματική: Συμπαγής δομή, βολική λειτουργία, η συνολική οικονομικά αποδοτική από τις παραδοσιακές βαλβίδες πύλης ή σφαίρας.
