Πλήρως συγκολλημένη βαλβίδα μπάλας

Η πλήρης συγκολλημένη βαλβίδα σφαιρών είναι μια βαλβίδα υψηλής απόδοσης με όλα τα μέρη που συνδέονται με τη συγκόλληση, το σώμα της υιοθετεί ολοκληρωμένη συγκολλημένη δομή, χωρίς εκτεθειμένα σπειρώματα ή φλάντζες, εξαλείφοντας τον κίνδυνο εξωτερικής διαρροής και η βασική του λειτουργία είναι να ελέγχει το άνοιγμα και το κλείσιμο των υγρών αγωγών και τη ρύθμιση.

Δομικά στοιχεία

• Σώμα βαλβίδων: συγκολλημένος από χαλύβδινο σωλήνα στο σύνολό του για να εξασφαλιστεί η δομική ακεραιότητα και η σφράγιση.
• Ball: Τα εξαρτήματα ανοίγματος και κλεισίματος πυρήνα, η επιφάνεια του στίλβου καθρέφτη για να μειώσουν την τριβή.
• Κάθισμα βαλβίδας: Συνήθως το μέταλλο και το πολυμερές (όπως το PTFE) σύνθετο δακτύλιο στεγανοποίησης, με ελατήριο για την ενίσχυση της προσαρμοστικότητας σφράγισης.
• Στέλεχος: Σχεδιασμός διπλού δακτυλίου O, που συνδέει τον οδηγό με την μπάλα, περιστρέφοντας 90 μοίρες για να ανοίξει και να κλείσει κατά τη διάρκεια της λειτουργίας.
• Βοηθητικά εξαρτήματα: Περιορισμοί, παρεμβύσματα, εξαρτήματα ελατηρίου, αντι-στατικές συσκευές κ.λπ.

συνήθως χρησιμοποιούμενα υλικά

• Σώμα βαλβίδων: Χαλός ανθρακούχου (ST37, Α 106- Β), ανοξείδωτος χάλυβα (304/316).
• Ball: ανοξείδωτος χάλυβα 304/316, μέρος της επιφανειακής επένδυσης για την επένδυση για την ενίσχυση της αντοχής στη διάβρωση.
• Κάθισμα βαλβίδας: μεταλλική μήτρα με ένθετο PTFE, RTFE, νάιλον και άλλα υλικά στεγανοποίησης πολυμερών.
• Βαλβίδα και ρουλεμάν: Υλικό κράματος + επίστρωση PTFE, με ικανότητα αυτο-λανθάνουσας.

• Ονομαστική διάμετρος: καλύπτοντας τους αγωγούς μικρής και μεσαίας διαμέτρου έως μεγάλης διαμέτρου, συνήθως DN 50- DN1200.
• Ονομαστική πίεση: έως 42MPa, προσαρμόστε στο περιβάλλον υψηλής πίεσης.
• Σύνδεση: Δομή με όλες τις συγκολλημένες, χωρίς διεπαφή φλάντζας ή σπείρωμα.
• Εφαρμοστέα θερμοκρασία: -196 βαθμός -+550 βαθμός (ανάλογα με το υλικό σφράγισης).
• Λειτουργία οδήγησης: Χειροκίνητο, ηλεκτρικό, πνευματικό, υδραυλικό, έλεγχο απομακρυσμένης αυτοματισμού.

Πλεονεκτήματα απόδοσης

• Σχεδιασμός μη διαδρομής: Η ενσωματωμένη συγκολλημένη δομή εξαλείφει τα εξωτερικά σημεία διαρροής, κατάλληλα για εύφλεκτα και εκρηκτικά μέσα.
• Αξιόπιστη σφράγιση: Το σύνθετο κάθισμα βαλβίδας μετάλλου και πολυμερούς μπορεί να προσαρμοστεί στις αλλαγές πίεσης και θερμοκρασίας, διατηρώντας μακροχρόνια στεγανότητα.
• Διάβρωση και αντοχή στη φθορά: κάθισμα από ανοξείδωτο χάλυβα και κάθισμα βαλβίδων καρβιδίου για να επεκτείνει τη διάρκεια ζωής, προσαρμόστε τα μέσα που περιέχουν σωματίδια.
• Ευέλικτη λειτουργία: άνοιγμα και κλείσιμο περιστροφής 90 μοιρών, χαμηλή ροπή, υποστήριξη για τον έλεγχο ταχείας απόκρισης και αυτοματισμού.
• Πυροσβεστική ασφάλεια: Η δομή της φλάντζας γραφίτη και της μεταλλικής στεγανοποίησης στη φωτιά μπορεί ακόμα να διατηρήσει τη σφραγίδα.

Βιομηχανίες αίτησης

• Η βιομηχανία ενέργειας: πετρέλαιο, αγωγοί μεγάλων αποστάσεων φυσικού αερίου και εγκαταστάσεις Wellhead, έργα αεριοποίησης/υγροποίησης άνθρακα.
• Χημική βιομηχανία: Έλεγχος μεταφοράς ισχυρών διαβρωτικών μέσων (όπως οξύ, αλκαλικό).
• Δημοτική και περιβαλλοντική προστασία: Δίκτυο σωλήνων θέρμανσης, σύστημα επεξεργασίας λυμάτων.
• Ισχύς και μεταλλουργία: αγωγός ατμού υψηλής θερμοκρασίας, βιομηχανική μετάδοση αερίου.

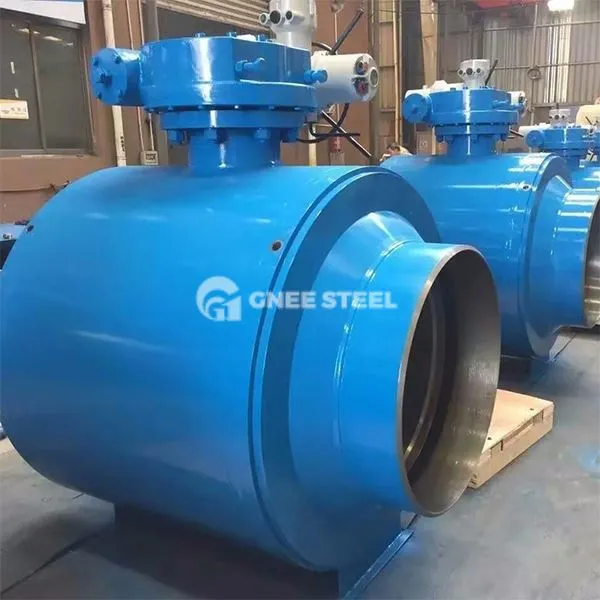

Gnee πλήρως συγκολλημένη βαλβίδα μπάλας



Πλήρως συγκολλημένη βαλβίδα μπάλας

Πλήρως συγκολλημένη βαλβίδα μπάλας

Πλήρως συγκολλημένη βαλβίδα μπάλας
