Περιγραφή βαλβίδας σφαιριδίων μεταλλικού καθισμένου.
Η βαλβίδα σφαίρας με μεταλλικό καθίσματα είναι μια βαλβίδα που χρησιμοποιεί μια δομή σκληρής σφράγισης μετάλλου προς μέταλλο . Η σφαίρα είναι σταθερή στο σώμα της βαλβίδας μέσω άνω και κάτω ρουλεμάν και το στέλεχος της βαλβίδας οδηγεί την μπάλα για να περιστρέψει 90 βαθμούς για να επιτύχει υγρό on-off έλεγχο . Τα εξαρτήματα του πυρήνα περιλαμβάνουν:
Valve Body: Κατασκευασμένο από χύτευση ή σφυρηλάτηση, με ισχυρή αντίσταση πίεσης (κοινά υλικά όπως WCB, κράμα ανοξείδωτου χάλυβα).
Διεθιγμένη σφαίρα: ολοκληρωμένη χύτευση/σφυρηλάτηση, επιφανειακή σκληρή (όπως ψεκασμένο κεραμικό, τσιμεντοειδές καρβίδιο), η σκληρότητα μπορεί να φτάσει στο HRC60 ή παραπάνω.
Metal Valve Seat: σχηματίζει ένα ζεύγος σφράγισης με την μπάλα, το υλικό ταιριάζει με την μπάλα (όπως ανοξείδωτο χάλυβα + τσιμεντοειδές καρβίδιο) και η τραχύτητα της επιφάνειας σφράγισης είναι μικρότερη ή ίση με RA0.2.
Valve stem: συνδέει τον ενεργοποιητή και την μπάλα για να μεταδώσει ροπή ·
Το σύστημα προφόρτισης Spring: αυτόματα αντισταθμίζει τη φθορά της επιφάνειας σφράγισης για να εξασφαλίσει μακροχρόνια σφράγιση .
Βασικά πλεονεκτήματα και χαρακτηριστικά
προσαρμοστικότητα σε ακραίες συνθήκες εργασίας
Εύρος θερμοκρασίας : - 196 βαθμοί έως 650 βαθμοί (βαλβίδα μαλακής σφράγισης μόνο -20 βαθμός ~ 180 βαθμοί);
Αντίσταση πίεσης : έως Κατηγορία 2500 (PN420), κατάλληλη για αγωγούς ατμού υψηλής πίεσης και φυσικού αερίου.
Διάβρωση/Αντίσταση φθοράς : Κατάλληλο για μέσον που περιέχει σωματίδια (όπως πολτοποιείο, τέφρα), αντι-κτύπημα μέσω επιφάνειας σφράγισης καρβιδίου και αυτοκαθαρισμού .
Αξιοπιστία σφράγισης
Οι σκληρές σφραγίδες μετάλλων δεν έχουν κίνδυνο γήρανσης και παραμόρφωσης υπό υψηλή θερμοκρασία και υψηλή πίεση και ο ρυθμός διαρροής είναι πολύ χαμηλότερος από αυτόν των μαλακών σφραγίδων.
Δικαιολογική σφράγιση : Ο σχεδιασμός διπλής βαλβίδας καθίσματος υποστηρίζει την αμφίδρομη ροή του μέσου χωρίς περιορισμούς κατεύθυνσης εγκατάστασης .
Μεγάλη διάρκεια ζωής και χαμηλή συντήρηση
Ο σχεδιασμός ανθεκτικού στη φθορά επεκτείνει τη διάρκεια ζωής της υπηρεσίας και μειώνει τη συχνότητα συντήρησης του χρόνου διακοπής.
Η αρθρωτή δομή διευκολύνει την ταχεία αντικατάσταση των σφραγίδων .
Μεταλλική καθισμένη προδιαγραφή βαλβίδας σφαιρών Trunnion
|
είδος |
βαλβίδα |
|
Εφαρμογή |
Βιομηχανική χρήση, βιομηχανική χρήση νερού, χρήση νοικοκυριού |
|
Μέγεθος θύρας |
Dn 10- dn1000 |
|
Εγγύηση |
24 μηνών |
|
Τόπος προέλευσης |
Κίνα |
|
Χενανός |
|
|
Εξουσία |
Χειροκίνητο, ηλεκτρικό, πνευματικό, υδραυλικό |
|
Θερμοκρασία μέσων |
Χαμηλή θερμοκρασία/υψηλή θερμοκρασία/φυσιολογική θερμοκρασία/θερμοκρασία μέσου |
|
Επωνυμία |
Γρηγώ |
|
Δομή |
ΜΠΑΛΑ |
|
Μέσα ενημέρωσης |
Φυσικό αέριο, λάδι, νερό, ατμός |
|
Προσαρμοσμένη υποστήριξη |
OEM, ODM, OBM |
|
Χρόνος παράδοσης |
7-15 ημέρες |
|
Επένδυση |
Προσαρμοσμένος |
|
Βαλβίδα |
Σφυρήλατο συγκόλληση |
|
Υλικό σώματος |
304, 304L, 316L |
|
Μούβ |
10 |
|
Μεγέθη λιμένων |
Πλήρης οπή και μειωμένη οπή |
|
Σχεδιασμός & Κατασκευή |
BS6364, MESC SPE77/200, JB/T7749 |
|
Σχεδιασμός ασφαλούς πυρκαγιάς |
API607, API 6FA |

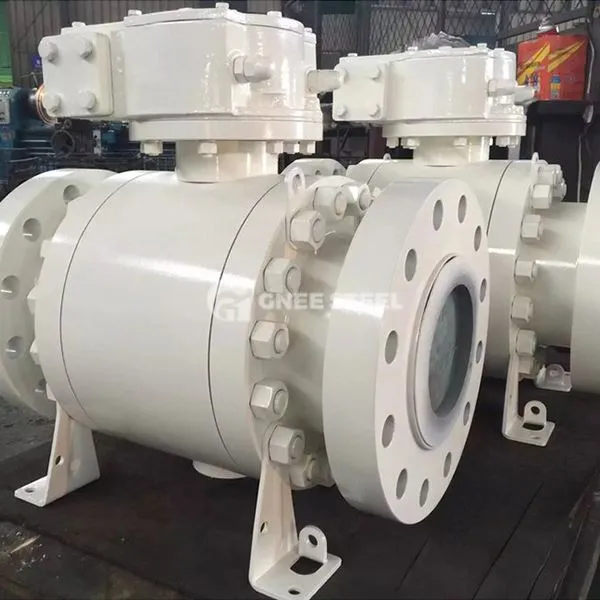

Μεταλλική κάθισμα βαλβίδων σφαιρών Trunnion
Αιτήσεις
| Βιομηχανικός | Αιτήσεις | Λειτουργία |
|---|---|---|
| Πετρέλαιο και φυσικό αέριο | Μεταφορά αργού πετρελαίου, αγωγοί φυσικού αερίου υψηλής πίεσης | Κατακερματισμένη ρύθμιση αποκοπής/ροής για να εξασφαλιστεί η ασφάλεια των αγωγών μεγάλων αποστάσεων |
| -χημική βιομηχανία | Corrosive Media (οξύ, αλκαλικό), αντιδραστήρας υψηλής θερμοκρασίας | Που προκαλούνται από διαρροή διαρροής που προκαλείται από διαρροή από διαρροή |
| Ηλεκτρισμός | Συστήματα ατμού υψηλής θερμοκρασίας (λέβητες, στρόβιλοι) | Αντισταθμίζει ατμό πάνω από 540 μοίρες, σταθερό άνοιγμα και κλείσιμο |
| Μεταλλουργία/εξόρυξη | Σύστημα μεταφοράς και συστήματος ελέγχου σκόνης | Αντιμετωπίστε τη φθορά των σωματιδίων και διατηρήστε τη συνεχή παραγωγή |
Οι μεταλλικές βαλβίδες σφαιρών Trunnion, με τα τρία σημαντικά χαρακτηριστικά της ακραίας αντίστασης των συνθηκών εργασίας, τη μηδενική σφράγιση διαρροής και τη μακρά διάρκεια ζωής, είναι υπεύθυνα για τα ακόλουθα σε βασικούς τομείς όπως η ενέργεια και η χημική βιομηχανία:
① Εγγύηση ασφαλείας: Εξαλείψτε τον κίνδυνο διαρροής μέσων υψηλής θερμοκρασίας και υψηλής πίεσης.
② Συνέχεια παραγωγής: μείωση της απώλειας παραγωγικής ικανότητας που προκαλείται από το χρόνο διακοπής.
③ Βελτιστοποίηση κόστους: μείωση της συχνότητας συντήρησης και της κατανάλωσης ανταλλακτικών
