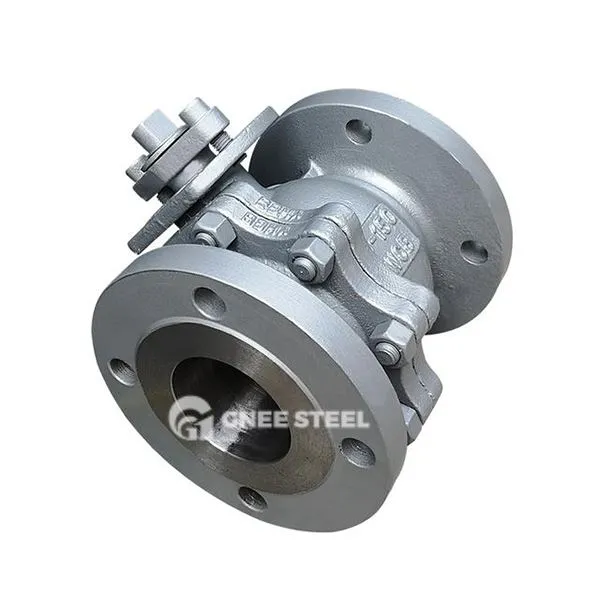

ISO 5211 Άμεσες τοποθετημένες βαλβίδες μπάλας

Οι βαλβίδες ISO 5211 απευθείας τοποθετημένες σφαίρες είναι βαλβίδες συμβατές με ISO 5211 με τυποποιημένη πλατφόρμα διασύνδεσης στην κορυφή για άμεση τοποθέτηση ηλεκτρικών και πνευματικών ενεργοποιητών χωρίς την ανάγκη για πρόσθετες αγκύλες. Σχεδιασμένο για την απλούστευση της διαδικασίας εγκατάστασης του ενεργοποιητή και την ενίσχυση της συμβατότητας του συστήματος, αυτές οι βαλβίδες σφαίρας χρησιμοποιούνται ευρέως σε σενάρια ελέγχου υψηλής πίεσης, υψηλής θερμοκρασίας και σοβαρών μέσων. Τα βασικά χαρακτηριστικά του περιλαμβάνουν:

Τυποποιημένες διεπαφές: Οι ενεργοποιητές και οι βαλβίδες συνδέονται άμεσα μεταξύ τους, προσαρμόζοντας σε μια ποικιλία εμπορικών σημάτων ενεργοποιητών και μειώνοντας το κόστος συντήρησης.
Άνοιγμα και κλείσιμο χωρίς τριβή: Η μπάλα και το κάθισμα της βαλβίδας είναι εκτός επαφής κατά τη διάρκεια της λειτουργίας, μειώνοντας τη φθορά της επιφάνειας σφράγισης.
Υψηλός βαθμός σφράγισης: Ο μηχανισμός αναγκαστικής σφράγισης (μηχανική σφήνα + βοηθητική υγρή) εξασφαλίζει μηδενική διαρροή (βαθμός σφράγισης έως VI).
Χαρακτηριστικά δομής και σχεδιασμού πυρήνα
Σχεδιασμός βασικών στοιχείων
Υψηλή διεπαφή πλατφόρμας:
Η κορυφή του σώματος της βαλβίδας είναι κατεργασμένη σε μια πλατφόρμα τετραγωνικής ή στρογγυλής πλατφόρμας που πληροί τα πρότυπα ISO 5211, παρέχοντας θέσεις οπών μπουλονιών και προδιαγραφές διαστάσεων για την υποστήριξη της απρόσκοπτης τοποθέτησης του ενεργοποιητή.
Τα ύψη της πλατφόρμας και η απόσταση των οπών είναι τυποποιημένες για να φιλοξενήσουν πολλαπλούς ή μερικώς περιστροφικούς ενεργοποιητές.
Σύστημα σφράγισης:
Μηχανισμός διπλής σφράγισης: Κατά το κλείσιμο του στελέχους της βαλβίδας κάτω από την μπάλα για να σχηματίσει μια μηχανικά αναγκαστική σφράγιση, η πίεση ρευστού για περαιτέρω βοήθεια στην ενίσχυση του αποτελέσματος σφράγισης.
Υλικό καθίσματος: Μεταλλική σκληρή σφράγιση (ψεκασμό καρβιδίου βολφραμίου) Υψηλή θερμοκρασία και αντοχή σε υψηλή πίεση (-101 βαθμός ~ 815 βαθμοί), Χημική αντοχή στη χημική διάβρωση (PTFE).
Προστασία ασφαλείας:
Στέλεχος αντι-πτήσης δομή για να αποτρέψει την μέση πίεση από την εκτόξευση του στελέχους.
Σχεδιασμός πυρκαγιάς (π.χ. συσκευασία γραφίτη) εξασφαλίζει ασφάλεια υπό συνθήκες εργασίας υψηλής θερμοκρασίας.
Διαδικασία λειτουργίας
Ανοίξτε: Περιστρέψτε το στέλεχος της βαλβίδας αριστερόστροφα, η σφαίρα ανυψώνεται από το κάθισμα και περιστρέφεται 90 βαθμοί, η διαδρομή ροής είναι πλήρως ανοιχτή.
Κλείσιμο: Περιστρέψτε το στέλεχος της βαλβίδας δεξιόστροφα, η μπάλα επαναφέρει και στη συνέχεια πιέζει προς τα κάτω για να σχηματίσει μια σφραγίδα.



ISO 5211 Άμεσες τοποθετημένες βαλβίδες μπάλας



Αιτήσεις
Πετροχημική βιομηχανία: αγωγός πετρελαίου υψηλής θερμοκρασίας (αντίσταση θερμοκρασίας 815 βαθμού), είσοδος και έξοδος αντιδραστήρα υδρογόνωσης.
Μετάδοση φυσικού αερίου: αγωγός υψηλής πίεσης (κλάση 600 ~ 2500), σύστημα αποθήκευσης και μεταφοράς LNG (-196 σταθερότητα σφράγισης βαθμού).
Μηχανική προστασίας του περιβάλλοντος: επεξεργασία λυμάτων (μαλακή σφράγιση ανθεκτική στη διάβρωση), αποκοπή μέσων που περιέχουν σωματίδια (σφαίρες επικαλυμμένης με φθορά).
Βιομηχανία αυτοματισμού: Φαρμακευτικός αγωγός ασηπτικής (έλεγχος ακριβείας ηλεκτρικού ενεργοποιητή), επεξεργασία τροφίμων (γρήγορο άνοιγμα και κλείσιμο).
