Περιγραφή σφυρηλατημένου χαλύβδιου χάλυβα Περιγραφή
Οι βαλβίδες σφυρήλατου χάλυβα υψηλής πίεσης χρησιμοποιούνται κυρίως για τη μεταφορά αγωγών μεγάλων αποστάσεων πετρελαίου και φυσικού αερίου και αστικού αερίου. Λόγω των μοναδικών χαρακτηριστικών των βαλβίδων που χρησιμοποιούνται στους αγωγούς μεγάλων αποστάσεων, η ικανότητά τους να αντέχουν στο στρες του αγωγού, την ασφάλεια, την αντοχή στις καιρικές συνθήκες και την μακροπρόθεσμη αξιοπιστία εξετάζονται πλήρως κατά τη διάρκεια του σχεδιασμού. Η σφράγιση και ο δομικός σχεδιασμός είναι μοναδικά για την ειδική εταιρεία κόλπων. Οι λειτουργικές λειτουργίες περιλαμβάνουν χειροκίνητη-σκουλήκι και φορτηγά τροχόσπιτα, πνευματικά, ηλεκτρικά, υδραυλικό σύνδεσμο, ηλεκτρική υδραυλική σύνδεση και διάφορες ειδικές μορφές ελέγχου.
Σφυρήλατο χαλύβδινα βαλβίδες υψηλής πίεσης
|
Πίεση δοκιμής (MPa) |
Ονομαστική πίεση (MPa) |
Επίπεδο πίεσης (τάξη) |
|||||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
25.0 |
150 |
300 |
400 |
600 |
900 |
1500 |
|
| Δοκιμή δύναμης |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
24 |
37.5 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
38.4 |
| Δοκιμή σφράγισης |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
17.6 |
27.5 |
2.2 |
5.6 |
7.5 |
11.2 |
16.8 |
28.1 |
| Δοκιμή αεροστεγές |
0.5-0.7 |
||||||||||||
| Θερμοκρασία λειτουργίας |
PTEE μικρότερο ή ίσο με 150 βαθμούς ppl e μικρότερο ή ίσο με 300 βαθμούς ίνες άνθρακα μικρότερη ή ίση με 350 βαθμούς |
||||||||||||
| Εφαρμόσιμα μέσα | Γ: Νερό, λάδι, ατμός Ρ: νιτρικό οξύ (θερμοκρασία μικρότερη ή ίση με 200 βαθμούς) R: οξικό οξύ (θερμοκρασία μικρότερη ή ίση με 200 μοίρες) | ||||||||||||

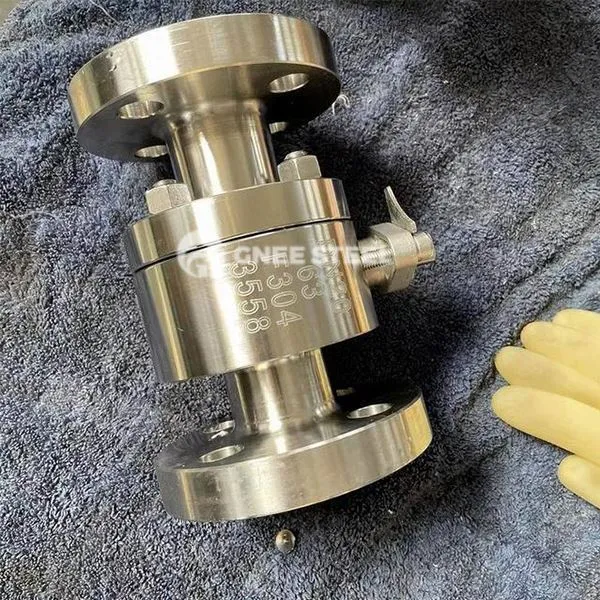

Σφυρηλάτηση βαλβίδων υψηλής πίεσης
Χαρακτηριστικά
Ultra-υψηλή ανοχή πίεσης
Τα σφυρήλατα έχουν εκλεπτυσμένους κόκκους και η αντοχή τους σε θλίψη είναι 30% υψηλότερη από αυτή των χυτών, με μέγιστη πίεση 100 MPa.
-προσαρμόσιμο σε ακραία περιβάλλοντα
Διάβρωση του σουλφιδίου κατά του υδρογόνου (πρότυπο NACE MR0175).
Πιστοποίηση πυρκαγιάς (API 6FA).
Μηχανισμός ασφαλείας.
Εκκένωση διπλής αποκλεισμού (DBB): Το μέσο κοιλότητας μπορεί να εκκενωθεί όταν απομονώνεται ο αγωγός.
Θύρα έγχυσης λίπανσης έκτακτης ανάγκης: Προσωρινή θεραπεία όταν η σφραγίδα αποτυγχάνει με την έγχυση λίπους σφράγισης.
Εφαρμογές
Η μετάδοση και η διανομή ενέργειας
Αγωγός μεγάλων αποστάσεων φυσικού αερίου (αποκοπή κύριας γραμμής πάνω από την κλάση 600).
ΥΦΑ ΥΦΕΡΟΠΤΙΚΗ ΘΕΡΜΟΚΡΑΣΙΑ ΚΑΙ ΜΕΤΑΦΟΡΑΣ (-196 βαθμούς Υγρογόνου αζώτου).
Βιομηχανικά σενάρια υψηλού κινδύνου
Εκμετάλλευση πεδίων πετρελαίου και φυσικού αερίου που περιέχουν θείο (διάβρωση αντι-H₂S).
Χημικός αντιδραστήρας υψηλής πίεσης (25 MPa+όξινο μέσο).
Frontier τεχνολογικά πεδία
Έξυπνο δίκτυο αγωγών αερίου (συνδεδεμένος έλεγχος + σφραγίδα έκτακτης ανάγκης πυρκαγιάς).
Αεροδιαστημικός αγωγός προωθητικού (απαίτηση μηδενικής διαρροής για εξαιρετικά έντονο μέσο)
