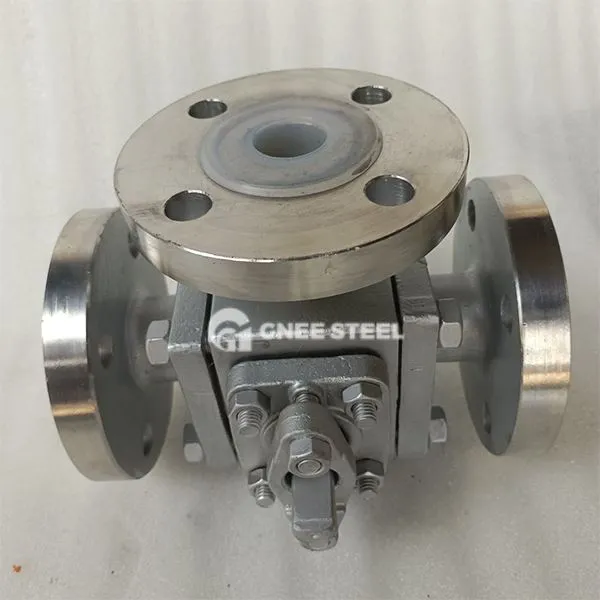

Σφυρήλατο 3- Βαλβίδα σφαίρας δρόμου

Η σφυρήλατη βαλβίδα με τρισδιάστατη σφαίρα αναφέρεται σε μια ειδική βαλβίδα σφαίρας του οποίου το σώμα της βαλβίδας σχηματίζεται με διαδικασία σφυρηλάτησης (διαφορετική από το σώμα της βαλβίδας χύτευσης) . Έχει υψηλότερη πυκνότητα υλικού και αντοχή σε συμπιεστική και είναι κατάλληλη για σκληρές συνθήκες εργασίας με υψηλή θερμοκρασία, υψηλή πίεση, ισχυρή διάβρωση ή απαιτήσεις καθαριότητας .

 Φόντα

1. απόδοση υψηλής αντοχής και αντίστασης πίεσης ‌
Πλεονέκτημα πυκνότητας ‌forging ‌
Η διαδικασία σφυρηλάτησης εξαλείφει τα ελαττώματα των πόρων χύτευσης, αυξάνει την πυκνότητα του υλικού κατά 15%και έχει υψηλότερη αντοχή σε εφελκυσμό.
Η χωρητικότητα που φέρει πίεση μπορεί να φτάσει ‌class 900 (90MPa) ‌, η οποία είναι κατάλληλη για αγωγούς πετρελαίου και φυσικού αερίου υψηλής πίεσης .
Εγγύηση σκληρότητας θερμοκρασίας
Ο πλαστός χάλυβας (όπως το ASTM A350 LF2) υποβάλλεται σε κρυογονικά επεξεργασμένη, με ενέργεια κρούσης μεγαλύτερη ή ίση με 40J σε βαθμό -196 και είναι ανθεκτικό σε χαμηλή θερμοκρασία εύθραυστη ρωγμή .

2. Βελτιωμένη αξιοπιστία σφράγισης ‌
‌Metal Hard Seal Adaptability ‌

Η επιφάνεια σφυρηλάτησης έχει υψηλό φινίρισμα (RA μικρότερη ή ίση με 0,8 μm) και ταιριάζει με σφαίρες επικαλυμμένων με καρβίδιο βολφραμίου για να επιτευχθεί σφράγιση ‌class VI.
Η διάρκεια ζωής στεγανοποίησης επεκτείνεται κατά 3 φορές υπό συνθήκες υψηλής θερμοκρασίας (450 βαθμοί) (σε σύγκριση με τα σώματα βαλβίδων χύτευσης) .
‌Bidirectional πίεση αυτο-εξάπλωση ‌

Σχεδιασμός καθισμάτων διπλής εμβόλιας εμβόλου, μηδενική διαρροή (ρυθμός διαρροής μικρότερο ή ίσο με 10 ⁻⁶ mbar · l/s) όταν η διαφορά προς τα εμπρός και αντίστροφης πίεσης είναι μικρότερη ή ίση με 10MPa .

3. Πλεονεκτήματα της δομικής βελτιστοποίησης ‌
‌ Comcpact και ελαφρύ σχέδιο‌

Κάτω από το ίδιο επίπεδο πίεσης, το σφυρήλατο σώμα της βαλβίδας χάλυβα είναι 30% ελαφρύτερο από το σώμα της βαλβίδας χύτευσης, εξοικονομώντας χώρο εγκατάστασης. ‌Top-τοποθετημένη δομή ‌: Δεν χρειάζεται να αποσυναρμολογήσετε τον αγωγό για συντήρηση και η ηλεκτρονική αντικατάσταση των σφραγίδων διαρκεί λιγότερο από 30 λεπτά . ‌enhanced safety protection‌

Το σφυρήλατο στέλεχος βαλβίδας ενός τεμαχίου εξαλείφει τον κίνδυνο θραύσης και πληροί την πιστοποίηση πυρκαγιάς API 607 ​​(χωρίς διαρροή μετά από 30 λεπτά πυρκαγιάς σε 650 βαθμούς).

Η αντι-στατική συσκευή (αντίσταση μικρότερη ή ίση με 10Ω) εμποδίζει τους σπινθήρες να λειτουργούν εύφλεκτα μέσα .

 Προσδιορισμός

‌ Valve Body Borging Process‌

Υλικό: Χάλυβα άνθρακα (Α105), ανοξείδωτο χάλυβα (304/316L) ή κράμα με βάση το νικέλιο (όπως Ν6).
Πλεονεκτήματα: Η σφυρηλάτηση εξαλείφει τα ελαττώματα των πόρων χύτευσης και η πίεση των εδράνων μπορεί να φτάσει στην κλάση 900.
‌Ball και κανάλι ροής σχεδιασμός‌

Δομή τύπου ‌T: Τρεις θύρες είναι ορθογώνιες για να επιτύχουν εκτροπή, συρροή ή μεσαία μεταγωγή (όπως ο λόγος πετρελαίου).
Δομή τύπου ‌L: Μόνο δύο θύρες είναι συνδεδεμένες, αφιερωμένες στην εναλλαγή κατεύθυνσης ροής (όπως η εναλλαγή καναλιού νερού ψύξης).
Η επιφάνεια της μπάλας μέσω της οπής σκληρύνεται (όπως ο ψεκασμός καρβιδίου βολφραμίου) και η αντοχή στη φθορά αυξάνεται κατά 2 φορές .
Σύστημα σφράγισης‌

Κάθισμα βαλβίδας: το πολυτετραφθοροαιθυλένιο (PTFE) χρησιμοποιείται για φυσιολογική θερμοκρασία, χρησιμοποιείται ενισχυμένη PEEK/PPL για υψηλή θερμοκρασία. Η μεταλλική σκληρή σφραγίδα χρησιμοποιείται για εξαιρετικά υψηλή πίεση.
‌Top-τοποθετημένο σχεδιασμό: Το στέλεχος της βαλβίδας και η μπάλα είναι σφυρηλατημένα στο σύνολό τους και μπορούν να αποσυναρμολογηθούν και να συναρμολογηθούν στο διαδίκτυο κατά τη διάρκεια της συντήρησης .

Λειτουργία μονάδας δίσκου‌

Χειροκίνητο, πνευματικό (πιστοποιημένο ATEX) ή ηλεκτρική ταχύτητα απόκρισης μικρότερη ή ίση με 0 . 5 δευτερόλεπτα (κατάσταση αποκοπής έκτακτης ανάγκης).

 Απαιτήσεις παραγωγής και δοκιμών:
Πιστοποίηση ‌Material: - Οι σφαίρες συμμορφώνονται με το ASTM A105 (Carbon Steel) ή το A182 (ανοξείδωτο χάλυβα).
- Παρέχετε αναφορά ανιχνευσιμότητας υλικού και αρχεία θερμικής επεξεργασίας
‌Seal Test‌: - Ποσοστό διαρροής χαμηλής πίεσης (0.6MPa) μικρότερος ή ίσος με το ISO 5208 Class V,
- Σφραγίδα υψηλής πίεσης (1,1 φορές ονομαστική πίεση) μηδενική διαρροή ορατή διαρροή
‌ PPERFORMANCE TEST‌: - 2000 Κύκλοι ανοίγματος και κλεισίματος πίεσης (χωρίς εμπλοκή/διαρροή);
-Αντι-στατική δοκιμή (αντίσταση σε στέλεχος μικρότερη ή ίση με 10Ω)
Ειδική πιστοποίηση: - API 6D (βαλβίδα αγωγού);
- Πιστοποίηση πυροπροστασίας API 607 ​​(υποχρεωτική απαίτηση για πετροχημική βιομηχανία)

 Αιτήσεις



Σφυρήλατο 3- Βαλβίδα σφαίρας δρόμου



 Συσκευασία και προδιαγραφές μεταφοράς
Απαιτήσεις πακέτου ‌
Διάμετρος βαλβίδας μικρότερη ή ίση με DN100: ξύλινο κουτί με επένδυση με χαρτί πετρελαίου από υγρασία, επιφάνεια φλάντζας εξοπλισμένη με πλαστικό προστατευτικό κάλυμμα.
Διάμετρος βαλβίδας ＞ DN100: πλαίσιο ξύλινο κιβώτιο σταθερό, σώμα βαλβίδας αιωρούνται για να αποφευχθεί η σύγκρουση .
‌Transportation mark‌
ΣΗΜΑΝΤΙΚΗ ΣΗΜΑΤΑ: "Ανοικτό" "Μοντέλο και βαλβίδα, επίπεδο πίεσης, επίπεδο πίεσης.
Συνημμένα έγγραφα: Λίστα συσκευασίας, Πιστοποιητικό συμμόρφωσης, αναφορά υλικού, πιστοποιητικό δοκιμής (συμπεριλαμβανομένης της πιστοποίησης API/ISO)
