Περιγραφή προϊόντων

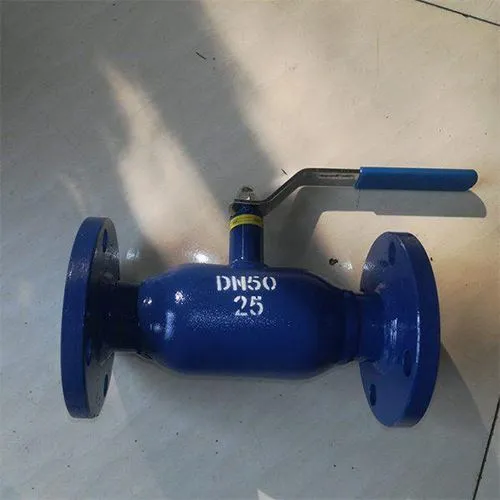

Η πλήρως συγκολλημένη σφαιρική βαλβίδα με φλάντζα είναι ένα εξαιρετικό προϊόν εξοικονόμησης ενέργειας-και φιλικό προς το περιβάλλον. Το βασικό χαρακτηριστικό του είναι ότι η εσωτερική διαρροή μπορεί να φτάσει σε κατάσταση «μηδενικής διαρροής» όταν η βαλβίδα είναι κλειστή, ελαχιστοποιώντας τις απώλειες ενέργειας. Αυτό βελτιώνει σημαντικά την ενεργειακή απόδοση και την ακρίβεια της μέτρησης της θερμότητας. Η βαλβίδα αποτελείται από ένα πλήρως συγκολλημένο σώμα βαλβίδας και μια φλάντζα-ενισχυμένη με άνθρακα από τεφλόν, επιτρέποντας συχνή λειτουργία και μεγάλη διάρκεια ζωής ακόμη και παρουσία ακαθαρσιών και χημικών. Η λεπτώς αλεσμένη σφαίρα από ανοξείδωτο χάλυβα εξασφαλίζει ομαλό άνοιγμα και κλείσιμο για πολλά χρόνια, εξασφαλίζοντας αξιόπιστη λειτουργία. Το προϊόν χρησιμοποιείται ευρέως σε αγωγούς-μεγάλων αποστάσεων σε δίκτυα φυσικού αερίου, πετρελαίου, θέρμανσης, χημικών και θερμικής ενέργειας ως συσκευή ελέγχου για το άνοιγμα και το κλείσιμο. Σε σύγκριση με παρόμοια προϊόντα της ίδιας βιομηχανίας, έχει μικρότερο σώμα βαλβίδας και πιο αισθητική εμφάνιση.
Προδιαγραφές προϊόντων
Εκτίμηση πίεσης: 150~600LB, 1,6MPa~4,0MPa
Προδιαγραφές προϊόντος: 1/2"-40", DN15-1000mm
Υλικό προϊόντος: WCB, A105, F11, F22, F304, F316, CF8, CF8M, WCC ή επιλεγμένο σύμφωνα με τις απαιτήσεις του πελάτη.
Θερμοκρασία εφαρμογής: -29 βαθμοί Μικρότερη ή ίση με t Μικρότερη ή ίση με 150 βαθμούς (η θερμοκρασία ποικίλλει ανάλογα με το υλικό του σώματος της βαλβίδας και το υλικό της επιφάνειας στεγανοποίησης)
Εφαρμόσιμα μέσα: Νερό, λάδι, φυσικό αέριο και όξινα/αλκαλικά μέσα κ.λπ.
Μέθοδος ενεργοποίησης: Ηλεκτρική, χειροκίνητη, μετάδοση κίνησης ατέρμονα, μετάδοση ταχυτήτων κ.λπ.
Πρότυπα Εκτέλεσης
Κωδικοί σχεδίασης: API 6D, ASME B 16.34
Πίεση-Κατάταξη θερμοκρασίας: ASME B16.34, API 608
Μήκος δομής: ASME B16.10, GB12221
Τύποι και διαστάσεις φλάντζας: ASME B16.47, ASME B16.5, MSS SP-4, BS, DIN, JIS, GB, JB, HG, SH
Επιθεώρηση και δοκιμή: API 598, API 6D, GB13927
Δοκιμή αντοχής στη φωτιά: API 607, API 6FA
Κύριες διαστάσεις εξωτερικής σύνδεσηςDN15- 600χιλ
| DN | L | Ød | D1 | D | H1 | H2 | h |
| 15 | 240±2 | 10 | 95 | 65 | 47.5 | 69 | 20 |
| 20 | 240±2 | 15 | 105 | 75 | 52.5 | 70 | 20 |
| 25 | 270±2 | 20 | 115 | 85 | 57.5 | 79 | 25 |
| 32 | 270±2 | 25 | 140 | 100 | 70 | 83.5 | 25 |
| 40 | 310±2 | 32 | 150 | 110 | 75 | 100 | 27 |
| 50 | 310±2 | 40 | 165 | 125 | 82.5 | 106.5 | 27 |
| 65 | 310±3 | 50 | 185 | 145 | 92.5 | 129.5 | 38 |
| 80 | 310±3 | 65 | 200 | 160 | 100 | 142 | 38 |
| 100 | 335±3 | 80 | 235 | 190 | 117.5 | 155 | 38 |
| 125 | 360±3 | 100 | 270 | 220 | 135 | 199.5 | 129 |
| 150 | 400±3 | 123 | 300 | 250 | 150 | 219 | 129 |
| 200 | 530±3 | 150 | 360 | 310 | 180 | 276.5 | 221 |
| 250 | 645±3 | 200 | 425 | 370 | 212.5 | 336.5 | 221 |
| 300 | 699±4 | 250 | 485 | 430 | 242.5 | 374 | 250 |
| 350 | 762±4 | 300 | 555 | 490 | 277.5 | 361.5 | 305 |
| 400 | 838±4 | 350 | 620 | 550 | 310 | 401 | 305 |
| 450 | 914±4 | 350 | 670 | 600 | 335 | 406 | 362 |
| 500 | 991±5 | 400 | 730 | 660 | 365 | 457.5 | 370 |
| 600 | 1143±5 | 500 | 845 | 770 | 422.5 | 524 | 370 |
Εφαρμογές
Κατάλληλες Συνθήκες Λειτουργίας
1. City Gas: Αγωγοί εξόδου φυσικού αερίου, κύριες γραμμές και αγωγοί παροχής διακλαδώσεων κ.λπ.
2. Κεντρική Θέρμανση: Σωληνώσεις εξόδου, κύριες γραμμές και γραμμές διακλάδωσης του εξοπλισμού θέρμανσης μεγάλης κλίμακας-.
3. Εναλλάκτες θερμότητας: Σωληνώσεις και άνοιγμα/κλείσιμο κυκλώματος.
4. Εγκαταστάσεις χάλυβα: Διάφοροι αγωγοί ρευστών, αγωγοί εκκένωσης αερίων αποβλήτων, αγωγοί παροχής αερίου και θερμότητας και αγωγοί παροχής καυσίμων.
5. Διάφορος Βιομηχανικός Εξοπλισμός: Διάφοροι αγωγοί θερμικής επεξεργασίας και διάφοροι βιομηχανικοί αγωγοί αερίου και θερμότητας.
