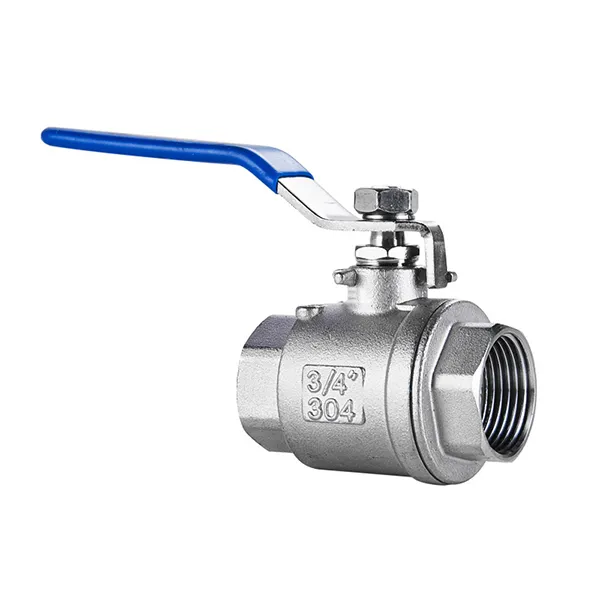

Βιδωτό άκρο της βαλβίδας

Το βιδωτό άκρο της βαλβίδας μπάλας είναι ένας ειδικός τύπος βαλβίδας μπάλας. Το τέλος του σώματος της βαλβίδας υιοθετεί ένα ‌internal thread ή εξωτερική δομή νήματος για να συνδεθεί με τον αγωγό. Ο έλεγχος on-off και η ροή του μέσου του αγωγού επιτυγχάνονται περιστρέφοντας την μπάλα (τεμάχιο κλεισίματος). Το βασικό της χαρακτηριστικό είναι ότι δεν απαιτεί σύνδεση συγκόλλησης ή φλάντζας και είναι κατάλληλη για ταχεία εγκατάσταση και αποσυναρμολόγηση σε σενάρια χαμηλής πίεσης και μικρής διαμέτρου.

Δομή και αρχή εργασίας‌
‌ Crection‌

‌ Valve Body‌: Το κύριο μέρος είναι κατασκευασμένο από ανοξείδωτο χάλυβα ή ανθρακούχο χάλυβα και το άκρο επεξεργάζεται σε νήμα σωλήνα ‌taper (NPT) ή ευθεία νήμα (g) ‌, το οποίο είναι κατάλληλο για διαφορετικά πρότυπα αγωγών.
‌Ball‌: Ένα σφαιρικό κομμάτι κλεισίματος με μια τρύπα, το οποίο μπορεί να ανοίξει πλήρως ή να κλείσει πλήρως περιστρέφοντας 90 βαθμούς.
‌ Valve Stem και Handwheel‌: Η ροπή μεταδίδεται μέσω του στελέχους της βαλβίδας κατά τη διάρκεια της χειροκίνητης λειτουργίας και το ηλεκτρικό μοντέλο ενσωματώνει τον ενεργοποιητή για να επιτύχει αυτόματο έλεγχο.
‌ ΣΥΣΤΗΜΑΤΑ ΣΥΣΤΗΜΑΤΟΣ: Δακτύλιος σφράγισης PTFE ή ελαστομερούς για να εξασφαλίσετε μηδενική διαρροή στην κλειστή κατάσταση.
Αρχή εργασίας

Όταν η τρύπα της μπάλας ευθυγραμμίζεται με τον άξονα του αγωγού, το υγρό περνάει. Μετά την περιστροφή 90 μοιρών, η τρύπα διαμέσου είναι κάθετη στον αγωγό, εμποδίζοντας πλήρως τη ροή του μέσου.
Η σφράγιση εξαρτάται από την πιεστική δύναμη μεταξύ της μπάλας και του καθίσματος της βαλβίδας. Ορισμένα μοντέλα χρησιμοποιούν τη μέση πίεση για να ενισχύσουν το φαινόμενο σφράγισης (πλωτή δομή σφαίρας).



βιδωτό άκρο της βαλβίδας



Χαρακτηριστικά ‌

‌Easy για εγκατάσταση: Η σύνδεση με σπείρωμα εξαλείφει τα βήματα συγκόλλησης και μειώνει το κόστος κατασκευής. ‌ Ελαφρύ σχεδιασμός: Σε σύγκριση με τις βαλβίδες φλάντζας, το βάρος μειώνεται κατά 30%~ 50%. ‌ Ραθμοποιημένη σφράγιση: Ποσοστό διαρροής μικρότερο ή ίσο με το πρότυπο ISO 5208 Β, κατάλληλο για νερό, πετρέλαιο, φυσικό αέριο και άλλα μέσα.

Εφαρμογές ‌Civilian Field‌

Σύστημα παροχής ύδρευσης οικιακής χρήσης (αγωγός DN15 ~ DN25), έλεγχος ζεστού και κρύου νερού και απενεργοποιείται. ‌ GAS SoVE CONDENCE STOVE, χρησιμοποιώντας το σώμα της βαλβίδας χαλκού + σφράγιση PTFE, θερμότητα και αντοχή στη διάβρωση. ‌ Industrial Field‌

Χημικό όργανο αγωγών μικρής διαμέτρου (DN10 ~ DN50), έλεγχος ροής οξέος και αλκαλικού μέσου. ΣΥΣΤΗΜΑ ΕΞΟΠΛΙΣΜΟΣ ΕΞΟΠΛΙΣΜΟΥ, Εξωτερική σύνδεση νήματος για εύκολη αρθρωτή συναρμολόγηση
