Μια σφαιρική βαλβίδα-που τοποθετείται σε κορμό αποτελείται κυρίως από σώμα βαλβίδας, καπό, σφαίρα, έδρα, στέλεχος και μηχανισμό λειτουργίας. Το σώμα της βαλβίδας χρησιμεύει ως το κύριο δομικό στοιχείο. που κατασκευάζεται συνήθως από χυτοσίδηρο ή ανοξείδωτο χάλυβα, παρουσιάζει εξαιρετική αντοχή στη διάβρωση. Το καπό συνδέεται με το σώμα της βαλβίδας και λειτουργεί για να ασφαλίζει τη σφαίρα και τα καθίσματα στη θέση τους. Η σφαίρα είναι το κρίσιμο εξάρτημα της σφαιρικής βαλβίδας-που είναι τοποθετημένη στον κορμό. συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα, εξασφαλίζει ανώτερη απόδοση στεγανοποίησης.
Η έδρα της βαλβίδας είναι το εξάρτημα που συνδέεται με τη σφαίρα. τυπικά κατασκευασμένο από ελαστικά υλικά, διασφαλίζει την ακεραιότητα στεγανοποίησης της βαλβίδας. Το στέλεχος της βαλβίδας συνδέει το καπό με τη σφαίρα, χρησιμεύοντας για τη μετάδοση της δύναμης λειτουργίας. Ο μηχανισμός λειτουργίας μπορεί να είναι είτε μια χειροκίνητη συσκευή είτε μια αυτοματοποιημένη μονάδα ελέγχου, που χρησιμοποιείται για τη ρύθμιση του ανοίγματος και του κλεισίματος της βαλβίδας.
Ζητήστε μια 24ωρη τεχνική προσφοράγια σφαιρικές βαλβίδες προσαρμοσμένες στο Trunnion
Εξαρτήματα της σφαιρικής βαλβίδας API Trunnion
| Όνομα μέρους | Πρωτεύουσα Λειτουργία | Κοινά Υλικά |
| Σώμα | Περιέχει πίεση και εσωτερικά | A105, WCB, LF2, F316 |
| Μπάλα | Ελέγχει τη ροή (Άνοιγμα/Κλείσιμο) | A105+ENP, F316, F51 |
| Υποστήριγμα τηλεβόλου | Στερεώνει την μπάλα σε κάθετο άξονα | 4140, 17-4PH, SS316 |
| Καθίσματα | Παρέχει πρωταρχική στεγανοποίηση | PTFE, PEEK, Devlon, Metal |
| Ο-Δαχτυλίδια | Αποτρέπει εξωτερικές & εσωτερικές διαρροές | Viton, NBR, HNBR (AED) |
| Βαλβίδα αποστράγγισης | Εξαερισμός της κοιλότητας του σώματος (DBB) | Ανοξείδωτο ατσάλι |
Πίνακας προδιαγραφών σφαιρικής βαλβίδας API Trunnion
| Κατηγορία | Τεχνικά Χαρακτηριστικά / Εύρος | Παρατηρήσεις |
| Εύρος ονομαστικού μεγέθους | 2" – 60" (NPS 50 – NPS 1500) | Οι μεγάλες οπές απαιτούν συνήθως σχεδιασμό κορμού |
| Κατηγορία πίεσης | Κατηγορία 150, 300, 600, 900, 1500, 2500 | Ισοδυναμεί με PN20 – PN420 |
| Τύπος οπής | Πλήρης διάμετρος (FB) / Μειωμένη οπή (RB) | Το Full Bore είναι "Piggable" για καθαρισμό σωληνώσεων |
| Τερματισμός σύνδεσης | Φλάντζα (RF, RTJ), Ακροκόλληση-συγκόλλησης (BW) | Το RTJ είναι στάνταρ για την Κλάση 600 και άνω |
| Σχεδιασμός σώματος | 2-Pece / 3-Piece Bolted Body | Διατίθεται σε Side Entry ή Top Entry |
| Λειτουργία / Ενεργοποίηση | Μοχλός, Γρανάζια, Πνευματικό, Υδραυλικό, Ηλεκτρ | Επιλέγεται με βάση τις απαιτήσεις ροπής |
Υλικά κατασκευής σφαιρικής βαλβίδας API Trunnion (Τυπικό διάγραμμα περικοπής)
| Όνομα μέρους | Κοινά Υλικά (ASTM) | Περικοπή / Επικάλυψη |
| Σώμα | A105, WCB, LCC, LF2, F316, F51 | Επιλέγεται με βάση τη διάβρωση και τη θερμοκρασία |
| Μπάλα | A105+ENP, F316, F51, F53 | Η σκληρή τοποθέτηση χρησιμοποιεί συνήθως επίστρωση Stellite/TC |
| Δαχτυλίδι καθίσματος | PTFE, RPTFE, Nylon, Devlon, PEEK | Από μέταλλο-σε-μέταλλο για λειαντικά/υψηλής θερμοκρασίας-υπηρεσία |
| Στέλεχος | 4140+ENP, 17-4PH, F316, XM-19 | Πρέπει να διαθέτει σχεδιασμό κατά του-φουσκώματος |
| Σφραγίδες / Ο-Δακτύλιοι | Viton (FKM), NBR, HNBR, AED | AED (Anti-Explosive Decompression) για αέριο υψηλής-πίεσης |
| Ελατήρια καθισμάτων | Inconel X-750, SS316, SS17-7PH | Παρέχει το αρχικό κάθισμα προ-φόρτωσης |
Αναφορά προτύπων σχεδίασης & δοκιμής σφαιρικής βαλβίδας API Trunnion
| Είδος | Πρότυπο αναφοράς | Περιγραφή |
| Σχεδιασμός & Κατασκευή | API 6D/ ISO 14313, ASME B16.34 | Πρωτεύον πρότυπο για βαλβίδες σωληνώσεων |
| Πρόσωπο-Προς-Πρόσωπο (F-F) | ASME B16.10 / API 6D | Εξασφαλίζει εναλλαξιμότητα στους αγωγούς |
| Διαστάσεις φλάντζας | ASME B16.5 / ASME B16.47 | B16.47 Σειρά A/B για μεγέθη > 24" |
| Δοκιμή πυρασφάλειας | API 607/ API 6FA | Εξασφαλίζει ακεραιότητα κατά τη διάρκεια συμβάντων πυρκαγιάς υψηλής{0} θερμοκρασίας |
| Δοκιμή πίεσης | API 6D / API 598 | Δοκιμές αερίων υψηλής-υδροστατικής και χαμηλής- πίεσης |
| Sour Service (NACE) | NACE MR0175/ ISO 15156 | Για H2S-που περιέχει όξινα περιβάλλοντα |
Σφαιρική βαλβίδα API Trunnion Βασικά Χαρακτηριστικά & Λειτουργικά Χαρακτηριστικά
| Χαρακτηριστικό / Λειτουργία | Τεχνική Περιγραφή | Αξία προμήθειας |
| DBB (Double Block & Bleed) | Διπλή στεγανοποίηση με λειτουργία εξαέρωσης | Επιτρέπει τον εξαερισμό της κοιλότητας για την επαλήθευση της ακεραιότητας του καθίσματος |
| DIB (Διπλή απομόνωση) | Διπλή απομόνωση (DIB-1 ή DIB-2) | Ενισχυμένη ασφάλεια με δύο ανεξάρτητες σφραγίδες |
| Αντι-Στατική συσκευή | Ελατήριο/μπάλα ηλεκτρικής συνέχειας | Αποτρέπει τη συσσώρευση στατικών- και τους κινδύνους σπινθήρων |
| Έγχυση στεγανωτικού | Εξαρτήματα γράσου/στεγανωτικού έκτακτης ανάγκης | Παρέχει προσωρινή σφράγιση εάν το κάθισμα είναι κατεστραμμένο |
| Κάθισμα αυτο-ανακουφιστικού- | Αυτόματη ανακούφιση πίεσης κοιλότητας | Αποτρέπει τη διάρρηξη του σώματος λόγω θερμικής διαστολής |
| Αντι-στέλεχος εκρήξεων | Σχέδιο ώμου με ενσωματωμένο στέλεχος | Αποτρέπει την εκτόξευση στελέχους υπό υψηλή πίεση γραμμής |

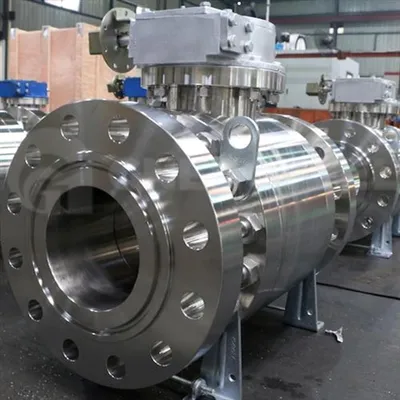

Συνεργείο σφαιρικής βαλβίδας GNEE Trunnion
Σε-Στοκ API 6D Trunnion Ball Valves |Γρήγορη παγκόσμια αποστολή για έργα MRO
FAQ
Ποιες είναι οι εφαρμογές σφαιρικής βαλβίδας που τοποθετούνται στο Trunnion
Οι σφαιρικές βαλβίδες που είναι τοποθετημένες-Trunnion χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες, συμπεριλαμβανομένων των πετρελαιοειδών, της χημικής βιομηχανίας, της μεταλλουργίας, της ηλεκτρικής ενέργειας και των φαρμακευτικών προϊόντων. Χρησιμεύουν για τον έλεγχο του ανοίγματος και του κλεισίματος των γραμμών ρευστού, καθώς και για τη ρύθμιση των ρυθμών ροής και της πίεσης. Στα συστήματα αγωγών πετρελαίου, χρησιμοποιούνται συχνά σφαιρικές βαλβίδες-που είναι τοποθετημένες σε κορμούς για τον έλεγχο της ροής πετρελαίου και φυσικού αερίου, διασφαλίζοντας έτσι την ασφαλή και ασφαλή λειτουργία της υποδομής του αγωγού. Στη χημική κατασκευή, αυτές οι βαλβίδες χρησιμοποιούνται για τον έλεγχο της ροής διαφόρων χημικών ουσιών, διευκολύνοντας την ομαλή και αποτελεσματική εκτέλεση των διαδικασιών παραγωγής.
