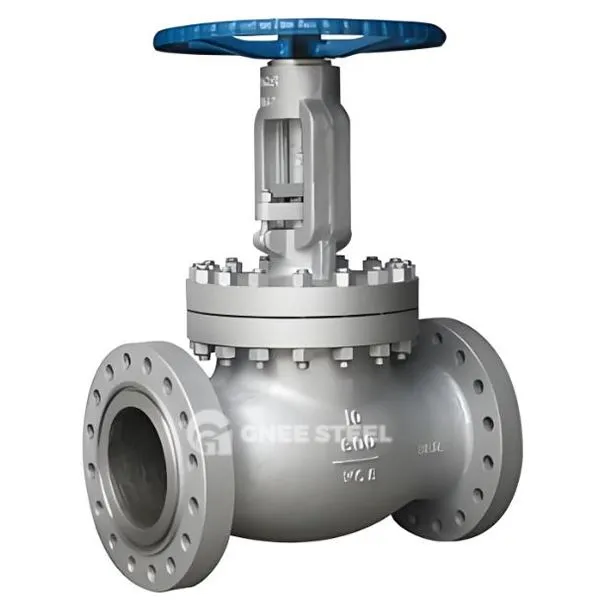

Βαλβίδες βιομηχανικής σφαίρας

Οι βαλβίδες βιομηχανικής σφαίρας είναι βαλβίδες εξαναγκασμού που έχουν σχεδιαστεί για βιομηχανικά συστήματα αγωγών. Το στέλεχος της βαλβίδας οδηγεί το δίσκο να ανεβαίνει και να πέφτει κατακόρυφα για να επιτύχει ακριβή αποκοπή ή ρύθμιση του υγρού. Τα βασικά χαρακτηριστικά του περιλαμβάνουν:

Χωρητικότητα ρουλεμάν με υψηλή πίεση (τα επίπεδα πίεσης καλύπτουν το PN16 ~ PN420, μέχρι την κλάση 2500).

Ευρεία περιοχή θερμοκρασίας (-29 βαθμός σε +570 βαθμό, ορισμένα μοντέλα υψηλής θερμοκρασίας υποστηρίζουν τις συνθήκες εργασίας πάνω από 538 μοίρες).

Υλική ποικιλομορφία (χυτός χάλυβα, ανοξείδωτο χάλυβα, χάλυβα χρωμίου-molybdenum κ.λπ., κατάλληλο για διαβρωτικά μέσα και ακραία περιβάλλοντα).

Βιομηχανικές εφαρμοστέες προδιαγραφές
Η βαλβίδα της σφαίρας που ανταποκρίνεται στις ανάγκες των βιομηχανικών σεναρίων πρέπει να ανταποκρίνεται στις ακόλουθες βασικές προδιαγραφές:

Διάμετρος εύρος: DN15 ~ DN600, κατάλληλο για συστήματα αγωγών με διαφορετικούς ρυθμούς ροής.
Επίπεδο πίεσης: μεγαλύτερο ή ίσο με PN40 (συμβατική βιομηχανία) σε PN420 (σενάρια εξαιρετικά υψηλής πίεσης).
Λειτουργία κίνησης: ηλεκτρική, πνευματική ή οδήγηση γραναζιών (υποστηρίζει αυτόματο έλεγχο, υπερισχύει της χειροκίνητης λειτουργίας).
Δομικός τύπος: ευθεία (καθολική), γωνία (μετατροπή κατεύθυνσης ροής), τρισδιάστατη (κατανομή ροής) και άμεσο ρεύμα (χαμηλή αντίσταση ροής).
Ειδική απόδοση: Τύπος μόνωσης (μέσο χαμηλής θερμοκρασίας), τύπος σφράγισης φυσητήρων (απαίτηση μηδενικής διαρροής) ή τύπος σκληρού σφραγίδας (που περιέχει κοκκώδες μέσο).

Διεθνή πρότυπα παραγωγής και δοκιμών
Πρότυπα παραγωγής: Προδιαγραφές σχεδιασμού: American Standard ASME B16.34 (Σχεδιασμός Οριακής Πίεσης), Ευρωπαϊκό Πρότυπο EN 12516 (υπολογισμός αντοχής κελύφους).

Πρότυπα παραγωγής: API 609 (συσκευή μονάδας δίσκου), ASTM A216\/A351 (υλικό χυτοσιδήρου\/ανοξείδωτο χάλυβα), GB\/T 12235 (γενικές απαιτήσεις των εθνικών προτύπων).

Απαιτήσεις δοκιμών:

Δοκιμή στεγανοποίησης: Δοκιμή υψηλής και χαμηλής πίεσης σφίξιμο σύμφωνα με το API 598, ρυθμός διαρροής μικρότερο ή ίσο με 0. 01% × DN15;

Επαλήθευση ανθεκτικότητας: 10, 000 κύκλοι δοκιμής ανοίγματος και κλεισίματος (χωρίς διαρροή) σύμφωνα με το ISO 5208;

Εξαιρετική δοκιμή περιβάλλοντος: Οι βαλβίδες πυρηνικής ενέργειας πρέπει να πληρούν τα πρότυπα IEEE 382 σεισμικής αντίστασης και τα σενάρια διαβίωσης των μέσων ενημέρωσης πρέπει να περάσουν την πιστοποίηση NACE MR0175.

Εφαρμογή και επίλυση προβλημάτων ‌
‌Petrochemical Industry‌: ‌scenario‌: μεταφορά πετρελαίου και φυσικού αερίου που περιέχει θείο, μονάδα πυρόλυσης υψηλής θερμοκρασίας. ‌

Λειτουργία ‌: Αποτρέψτε τη διάβρωση και τη διαρροή H₂S και διασφαλίστε την ασφάλεια των αγωγών υψηλής πίεσης. ‌

Ηλεκτρική ενέργεια ‌: ‌

Σενάριο: Θερμική ισχύς\/πυρηνική ενέργεια κύριο σύστημα ατμού, νερό τροφοδοσίας λέβητα. ‌

Λειτουργία ‌: Ρυθμίστε με ακρίβεια τη ροή ατμού και απομονώστε τα μέσα υψηλής θερμοκρασίας (λιγότερο από ή ίσα με 570 βαθμούς). ‌

Φαρμακευτικό και φαγητό: ‌

Σενάριο: αγωγός ασηπτικού υγρού, σύστημα καθαρισμού CIP. ‌

Λειτουργία ‌: 316L Ανοξείδωτο χάλυβα σώμα βαλβίδας + σφραγίδα PTFE, σύμφωνα με τα πρότυπα υγιεινής FDA. ‌

Μεταλλουργία και ναυπηγική ‌: ‌

Σενάριο: Έλεγχος ροής λιωμένου αλατιού, σύστημα ψύξης θαλασσινού νερού. ‌

Λειτουργία ‌: Αντιμετωπίστε τη διάβρωση των σωματιδίων και τη διάβρωση ψεκασμού αλατιού και επεκτείνετε τη διάρκεια ζωής του εξοπλισμού.



Βαλβίδες βιομηχανικής σφαίρας



Διαφορά από τις βαλβίδες συνηθισμένης σφαίρας ‌
Παράμερες απόδοσης:
Το επίπεδο αντίστασης πίεσης των βιομηχανικών βαλβίδων (PN160 ~ 420) είναι πολύ υψηλότερο από αυτό των συνηθισμένων βαλβίδων (συνήθως μικρότερη ή ίση με PN40).
Το επίπεδο σφράγισης των βιομηχανικών βαλβίδων φτάνει στο ISO 52 0 8 κλάση Α (διαρροή μικρότερη ή ίση με 0 01%), ενώ οι συνήθεις βαλβίδες είναι κυρίως κατηγορίας Β (μικρότερη ή ίση με 0,1%).
‌Material Difference‌:
Οι βιομηχανικές βαλβίδες είναι κυρίως κατασκευασμένες από χυτό χάλυβα, χάλυβα κράματος ή ανοξείδωτο χάλυβα (ASTM A351), ενώ οι συνήθεις βαλβίδες είναι συχνά κατασκευασμένες από χυτοσίδηρο ή χάλυβα χαμηλού βαθμού.
‌ Λειτουργία επέκταση ‌:
Οι βιομηχανικές βαλβίδες υποστηρίζουν το ηλεκτρικό\/πνευματικό τηλεχειριστήριο και είναι εξοπλισμένες με λειτουργία ασφαλούς αποτυχίας (όπως αυτόματη διακοπή λειτουργίας όταν χάνεται η ισχύς). Οι συνήθεις βαλβίδες λειτουργούν κυρίως με το χέρι.
‌Scope της εφαρμογής ‌:
Οι βιομηχανικές βαλβίδες είναι κατάλληλες για υψηλή θερμοκρασία, υψηλή πίεση και διαβρωτικά μέσα. Οι συνήθεις βαλβίδες περιορίζονται σε περιβάλλοντα μη-χοροδιακόπτη, όπως το κανονικό νερό και το αέριο της θερμοκρασίας.
