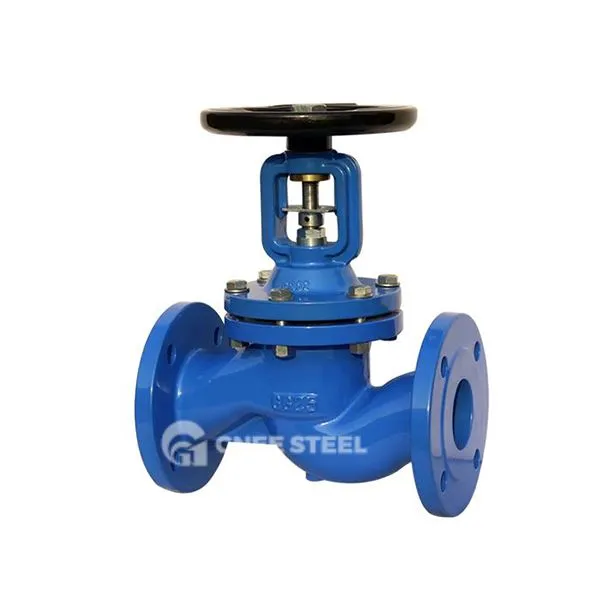

DIN 3356 GLOBE VALVE

Το DIN 3356 είναι μια ειδική προδιαγραφή για τις βαλβίδες σφαίρας στο γερμανικό βιομηχανικό πρότυπο, το οποίο ισχύει για το σχεδιασμό, την κατασκευή και τη δοκιμή των βαλβίδων. Το πρότυπο ορίζει κυρίως τα ακόλουθα περιεχόμενα:

Δομικός σχεδιασμός: Διευκρίνιση των απαιτήσεων γεωμετρικού σχήματος και συναρμολόγησης του σώματος της βαλβίδας, του καλύμματος βαλβίδας, του δίσκου βαλβίδας και άλλων εξαρτημάτων, συμπεριλαμβανομένης της σύνδεσης φλάντζας, της εσωτερικής διασύνδεσης νήματος και άλλων τύπων.
Απαιτήσεις υλικού: Καθορισμός υλικού σώματος βαλβίδας (όπως χυτοσίδηρος GS-C25, χυτοσίδηρος WCB), υλικό επιφάνειας σφράγισης (σκληρό κράμα ή PTFE) και διαδικασία επεξεργασίας κατά της διάβρωσης.
Δοκιμή απόδοσης: Καλύπτει τη δοκιμή αντοχής κελύφους, τη δοκιμή σφράγισης (αμφίδρομη αεροπορική στεγανότητα) και το πρότυπο επαλήθευσης ροπής λειτουργίας. ‌

‌ Diameter Range ‌: DN15 ~ DN500 (ή NPS1\/2 ~ NPS20), κατάλληλο για μια ποικιλία μεγεθών σωλήνων. ‌Παράξτε το επίπεδο::
Τύπος χαμηλής πίεσης: PN16 (κλάση 150).
Τύπος μέσης και υψηλής πίεσης: PN16 ~ PN160 (κλάση 150 ~ Class 1500). ‌ -remperature Range‌:
Συμβατικά υλικά: -29 βαθμός ~ +350 βαθμός;
Ειδικά υλικά (όπως ανοξείδωτο χάλυβα): μπορούν να επεκταθούν σε +538 βαθμό; ΜΕΘΟΔΟΣ ΚΥΚΛΟΦΟΡΙΑΣ: Φλάντζα (mainstream), εσωτερικό νήμα (DN λιγότερο από ή ίσο με 65) ή σύνδεση συγκόλλησης.



DIN 3356 GLOBE VALVE



Εφαρμογή και βασικός ρόλος ‌
‌Petrochemical Industry‌: ‌

Λειτουργία ‌: Για να επιτευχθεί η μεσαία αποκοπή υψηλής πίεσης σε αγωγούς πετρελαίου και φυσικού αερίου που περιέχει θείο για την πρόληψη της διαβρωτικής διαρροής. ‌

Τυπικά σενάρια: Έλεγχος εισόδου και εξόδου των αντιδραστήρων διυλιστηρίου, αγωγοί των μονάδων καθαρισμού φυσικού αερίου. ‌

Ενέργεια και δύναμη: ‌

Λειτουργία ‌: Να ρυθμιστεί η ροή του ατμού υψηλής θερμοκρασίας (λιγότερο από ή ίση με 350 βαθμούς) για να εξασφαλιστεί η ασφαλής λειτουργία των λέβητας και των ατμοστρόβιλων. ‌

Φαρμακευτικά και τρόφιμα: ‌

Λειτουργία ‌: Το μοντέλο με σώμα βαλβίδας ανοξείδωτου χάλυβα 316L πληροί τα πρότυπα υγιεινής και χρησιμοποιείται για τον έλεγχο ασηπτικού υγρού. ‌

Διαφορές από άλλες βαλβίδες σφαίρας ‌

Σύγκριση των τυποποιημένων συστημάτων: ‌din 3356 Βαλβίδες: Ακολουθήστε αυστηρά τα γερμανικά βιομηχανικά πρότυπα και υπογραμμίστε την ανιχνευσιμότητα των υλικών (όπως η πιστοποίηση του χυτοσιδήρου GS-C25). ‌

API 602 Βαλβίδες: πληρούν τις απαιτήσεις υψηλής πίεσης των αμερικανικών προτύπων και έχετε μια πιο συμπαγή δομή (το μήκος του σώματος βαλβίδας API 602 είναι περίπου 20% μικρότερο από το πρότυπο DIN). ‌ ‌

Σχεδιασμός σφραγίδας:
Το DIN 3356 χρησιμοποιεί ως επί το πλείστον σκληρές σφραγίδες (μεταλλική + επένδυση κράματος), οι οποίες είναι πιο ανθεκτικές στη διάβρωση των σωματιδίων από τις μαλακές σφραγίδες (όπως οι σφραγίδες PTFE του εθνικού προτύπου GB\/T 12235).
Οι βαλβίδες Bellows Globe (όπως τα πρότυπα μοντέλα παραγώγων DIN) επιτυγχάνουν μηδενική διαρροή μέσω μεταλλικών φυσητήρων, αλλά το κόστος είναι υψηλότερο από τις συνήθεις βαλβίδες DIN 3356.
‌ εφαρμόσιμες συνθήκες εργασίας ‌:
DIN 3356 Πίεση βαλβίδας καλύπτει PN16 ~ PN160, το οποίο είναι υψηλότερο από την εθνική βαλβίδα χαμηλής πίεσης (όπως το ανώτερο όριο PN40 του GB\/T 12235).
Σε σύγκριση με το όριο υψηλής θερμοκρασίας και υψηλής πίεσης του American Standard API 602 (538 βαθμούς \/κλάση 2500), το DIN 3356 επικεντρώνεται περισσότερο σε γενικά σενάρια μέσης και υψηλής πίεσης.
