Περιγραφή βαλβίδας σφαιριδίων χωρίς καπό
Η βαλβίδα χωρίς σφαίρα είναι μια βαλβίδα που εξαλείφει τον κίνδυνο διαρροής στη σύνδεση εξαλείφοντας την παραδοσιακή δομή του καπό. Τα συστατικά του σώματος της βαλβίδας και η σφράγιση σχεδιάζονται ως ολοκληρωμένο σύνολο. Είναι ειδικά αναπτυγμένο για ανάγκες ελέγχου υγρών κάτω από υψηλή θερμοκρασία, υψηλή πίεση και σκληρές συνθήκες εργασίας. Είναι κατάλληλο για σκηνές με εξαιρετικά υψηλές απαιτήσεις για τη σφράγιση της αξιοπιστίας, όπως η δύναμη και το πετροχημικό.
Χαρακτηριστικά δομής και σχεδιασμού
Ενσωματωμένο σώμα βαλβίδας::
Το σώμα της βαλβίδας και τα εξαρτήματα σφράγισης σφυρηλατούνται ή χυτεύονται στο σύνολό της, χωρίς ανεξάρτητη δομή καπό, η οποία εξαλείφει πλήρως τον κίνδυνο διαρροής της εξωτερικής φλάντζας ή της σύνδεσης με σπείρωμα του σώματος της βαλβίδας.
Η δευτερεύουσα δομή του στραγγαλισμού (όπως το βηματισμένο κάθισμα βαλβίδας) υιοθετείται για να μειωθεί η άμεση διάβρωση του μέσου στην επιφάνεια στεγανοποίησης του δίσκου βαλβίδας και να επεκτείνει τη διάρκεια ζωής.
Seal και σύστημα μετάδοσης:
Seckering Surface: Ο δίσκος βαλβίδας και το κάθισμα της βαλβίδας συγκολλούνται με σκληρό κράμα (όπως το κράμα Stellite), με σκληρότητα μεγαλύτερη ή ίση με HRC40 και η αντίσταση φθοράς βελτιώνεται περισσότερο από 3 φορές.
Το συγκρότημα stem: η επιφάνεια του στελέχους από ανοξείδωτο χάλυβα (όπως το 17-4 ph) είναι σκληρό χρωμιωμένο και το πλήρωσης υιοθετεί την εύκαμπτη δομή γραφίτη ή μεταλλικού περιέλιξης για να προσαρμοστεί σε περιβάλλον υψηλής θερμοκρασίας και υψηλής πίεσης.
Προδιαγραφή βαλβίδας σφαιριδίων χωρίς καπό
Ονομαστική διάμετρο (DN) και μέγεθος
| Ονομαστική διάμετρο (DN) | Μήκος βαλβίδας (mm) | Αντίστοιχη διάμετρο σωλήνα (mm) | Παρατήρηση |
|---|---|---|---|
| 15 | 130 | φ20 | Κατάλληλο για έλεγχο ακριβείας μικρής ροής |
| 25 | 160 | φ32 | Χρησιμοποιείται συνήθως σε αγωγούς χημικών οργάνων |
| 50 | 230 | φ57 | Κύριες προδιαγραφές του συστήματος μέσης τάσης |
| 100 | 350 | φ108 | Ειδική για μεγάλους αγωγούς ατμού |
| 200 | 600 | φ219 | Μοντέλο αντιστοίχισης κατάστασης εξαιρετικά υψηλής πίεσης |
Ονομαστική πίεση (PN) και εύρος θερμοκρασίας
| Επίπεδο πίεσης (PN) | Εφαρμοστέο εύρος θερμοκρασίας | Τυπικά υλικά | Αντίστοιχα πρότυπα βιομηχανίας |
|---|---|---|---|
| PN16 | -50 βαθμός ~ 200 μοίρες | 304 από ανοξείδωτο χάλυβα | Συμβατική χημική βιομηχανία, σύστημα επεξεργασίας νερού |
| PN25 | -50 βαθμός ~ 300 βαθμοί | 316L από ανοξείδωτο χάλυβα | Διαβρωτικός έλεγχος των μέσων ενημέρωσης |
| PN40 | -196 βαθμός ~ 400 βαθμοί | Duplex Steel (2205) | Χαμηλή θερμοκρασία και σκηνές υψηλής πίεσης |
| PN100 | -50 βαθμός ~ 550 βαθμός | Κράμα υψηλής θερμοκρασίας (unconel 625) | ΣΥΣΤΗΜΑ Θερμικής ισχύος Κύριο σύστημα ατμού |

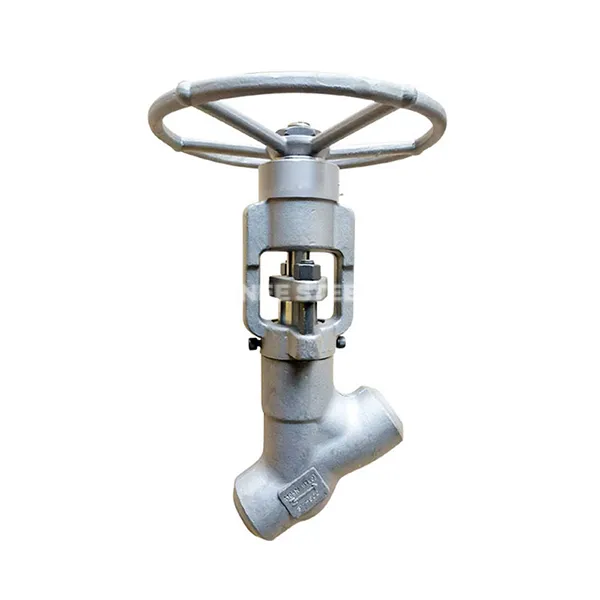

Σφαιρική βαλβίδα
Εφαρμογές:
Σύστημα ατμού υψηλής θερμοκρασίας και υψηλής πίεσης:
Η γρήγορη απομόνωση του κύριου αγωγού ατμού των θερμικών σταθμών ηλεκτροπαραγωγής, αντέκλεξε 540 βαθμούς \/25MPa συνθήκες εργασίας, αποφεύγοντας τη διαρροή που προκαλείται από τη θερμική παραμόρφωση των παραδοσιακών φλάντζες καλύμματος βαλβίδων.
Corrosive Media Control:
Οι βαλβίδες εισόδου και εξόδου του αντιδραστήρα της μονάδας πετροχημικής υδρογόνωσης είναι κατάλληλες για διάβρωση υψηλής πίεσης υψηλής πίεσης 42MPa και μέσου που περιέχει θείο και δεν υπάρχει καταγραφή αποτυχίας της επιφάνειας σφράγισης.
Σκληρό περιβάλλον της πυρηνικής βιομηχανίας:
Η βαλβίδα απομόνωσης του κύριου κυκλώματος του πυρηνικού νησιού έχει περάσει την πιστοποίηση πυρηνικής ποιότητας ASME III και πληροί τις μακροπρόθεσμες απαιτήσεις αξιοπιστίας σφράγισης στο περιβάλλον ακτινοβολίας.
Σύγκριση με παραδοσιακές βαλβίδες σφαίρας
| Αντικείμενα σύγκρισης | Σφαιρική βαλβίδα | Συμβατική βαλβίδα Globe (με καπό) |
|---|---|---|
| Κίνδυνος | Δεν υπάρχει εξωτερικό σημείο διαρροής (ενσωμάτωση σώματος βαλβίδας), ρυθμός διαρροής μικρότερο ή ίσο με 0. 001% DN | Οι συνδέσεις φλάντζας\/σπείρωμα είναι επιρρεπείς σε διαρροή (ο ρυθμός διαρροής είναι περίπου 0. 01% dn) |
| Δομική δύναμη | 6 φορές την ονομαστική χωρητικότητα φέρουσας πίεσης (κανονική δοκιμή θερμοκρασίας) | Συμβατική πίεση δοκιμής 4 φορές (ASME B16.34 πρότυπο) |
| Πολυπλοκότητα εγκατάστασης | Δεν υπάρχει ανάγκη για εγκατάσταση κεντραρίσματος Bonnet, μειώνοντας το χρόνο λειτουργίας κατά περισσότερο από 30% | Η επιπεδότητα της φλάντζας του καπό πρέπει να βαθμονομηθεί με ακρίβεια |
| Ισχύουσα θερμοκρασία | -196 βαθμός ~ 650 βαθμός (σύστημα στεγανοποίησης μετάλλων) | -29 βαθμός ~ 550 βαθμός (περιορισμένη από το κάλυμμα της βαλβίδας) |
