Περιγραφή βαλβίδας σφαιριδίων λέβητα
Η βαλβίδα σφαιριδίου λέβητα είναι μια βαλβίδα διακοπής που έχει σχεδιαστεί για συστήματα λέβητα. Συνειδητοποιεί τον έλεγχο ανοίγματος και κλεισίματος, ρύθμιση ροής και σταθερότητα πίεσης του μέσου (νερό, ατμός κ.λπ.) μέσω της αναγκαστικής σφράγισης του δίσκου βαλβίδας.
Οι βασικές λειτουργίες του περιλαμβάνουν:
Fulll Open\/Full Close Shutoff: Ο δίσκος σφράγισης σφράγισης έρχεται σε επαφή με το κάθισμα της βαλβίδας για να επιτευχθεί πλήρης μεσαία μπλοκάρισμα.
Fine ρύθμιση: Το άνοιγμα του δίσκου βαλβίδας ρυθμίζεται με την ανύψωση του στελέχους της βαλβίδας για τον έλεγχο της μεσαίας ροής και της πίεσης.
Prevent backflow για να εξασφαλιστεί η ασφάλεια: Ο σχεδιασμός της κατεύθυνσης ροής αποφεύγει την αποτυχία του συστήματος που προκαλείται από τη μέση ροή πίσω.
Βασικά δομικά χαρακτηριστικά
Flow Direction Design Βελτιστοποίηση
Υιοθετούν κυρίως την κατεύθυνση ροής "χαμηλής και υψηλής βίας" (θετική δομή), το μέσο ρέει από το κάτω μέρος του δίσκου της βαλβίδας και η σφράγιση ενισχύεται από τη μέτρια πίεση όταν κλείνει, μειώνοντας τη ροπή λειτουργίας.
Δομή στεγανοποίησης ανθεκτικής στη ρύθμιση
Η επιφάνεια στεγανοποίησης καθίσματος: η κωνική επιφάνεια σφράγισης συγκολλείται με Stellite, η οποία είναι ανθεκτική στην υψηλή θερμοκρασία (μικρότερη ή ίση με 570 βαθμοί) και τη διάβρωση του κοκκώδους μέσου και η διάρκεια ζωής επεκτείνεται κατά περισσότερο από 3 φορές.
Οδηγός δίσκου βαλβίδων Σχεδιασμός: Η δομή δίσκου βαλβίδας βάσης σφαίρας της βαλβίδας τύπου Y οδηγεί τη ροή του μέσου και μειώνει τη φθορά της επιφάνειας σφράγισης με εναπόθεση ακαθαρσιών.
Σώμα βαλβίδας υψηλής αντοχής
Ο χάλυβας κράματος (όπως το ASTM A217 WC9) χρησιμοποιείται για συνθήκες υψηλής θερμοκρασίας και υψηλής πίεσης (όπως PN140\/570 βαθμοί) και ο ανθρακούχος χάλυβα (όπως WCB) χρησιμοποιείται για συνήθεις συνθήκες.
Προδιαγραφή βαλβίδας σφαιριδίων λέβητα
| Μέρη | Κοινό υλικά | -τυπικές προδιαγραφές |
|---|---|---|
| Βαλβίδα | Χάλυβα άνθρακα WCB, χάλυβα κράματος WC9 | Ονομαστική διάμετρος: DN 10- DN300 |
| Επιφάνεια σφράγισης | Επικάλυψη κράματος Stellite (COCRW) | Ονομαστική πίεση: PN 16- PN420 |
| Valve STEM | 38Crmoala Nitriding Steel | Ισχύουσα θερμοκρασία: -40 βαθμός ~ +570 βαθμός |
| Μέθοδος σύνδεσης | Flange (RF\/RTJ), συγκόλληση άκρων (BW) | Λειτουργία μονάδας δίσκου: Εγχειρίδιο\/ηλεκτρικό |

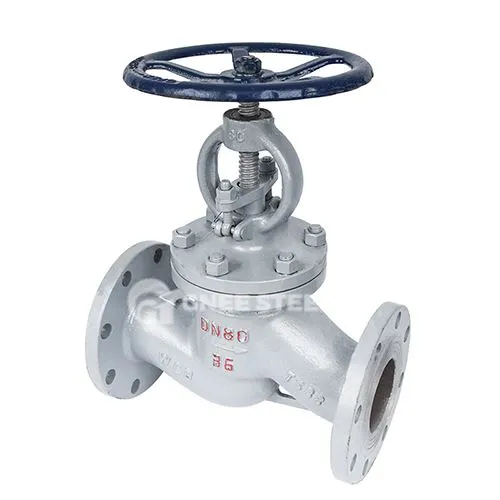

Βαλβίδα βρασμού
Πλεονεκτήματα των βαλβίδων σφαιριδίου λέβητα
Double Seal Design
Η σύνθετη σφράγιση της σφραγίδας + συσκευασίας, ακόμη και αν αποτύχει ο φυσητήρας, η συσκευασία μπορεί να αποτρέψει το μέσο διαρροής, πληρούν τα πρότυπα στεγανοποίησης της πυρηνικής ενέργειας.
Η επιφάνεια σφράγισης συγκολλείται με Stellite, η οποία είναι ανθεκτική σε υψηλή θερμοκρασία (μικρότερη ή ίση με 570 βαθμούς) και διάβρωση των σωματιδίων και η διάρκεια ζωής επεκτείνεται περισσότερο από 3 φορές.
Pressure και αντίσταση στη θερμοκρασία
Το υλικό είναι κατασκευασμένο από χαλύβδινο κράμα υψηλής αντοχής (όπως WC9) ή στελέχη της βαλβίδας (38crmoala), με αντίσταση πίεσης του PN420 και θερμοκρασία 570 βαθμών και η αντίσταση της ερπυσμού υψηλής θερμοκρασίας αυξάνεται κατά 2 φορές.
Low συντήρηση και μεγάλη διάρκεια ζωής
Η δομή είναι απλή και αρθρωτή (όπως το βιδωτό κάλυμμα βαλβίδας), το οποίο υποστηρίζει ταχεία αποσυναρμολόγηση και συντήρηση.
Η αντίσταση της ροής είναι μικρή, ο χρόνος ανοίγματος και κλεισίματος είναι σύντομος (μόνο το στέλεχος της βαλβίδας πρέπει να ανυψωθεί κατακόρυφα) και η φθορά της επιφάνειας σφράγισης λόγω της συχνής λειτουργίας μειώνεται.
