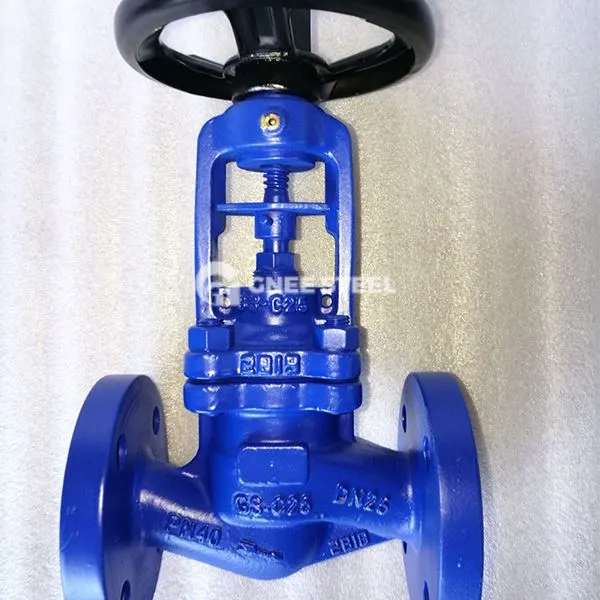

Βαλβίδες σφαίρας τύπου Bellows

Η βαλβίδα Bellows Globe είναι μια βαλβίδα σφαιρών υψηλής απόδοσης που χρησιμοποιεί μεταλλικό φυσητήρα για να αντικαταστήσει την παραδοσιακή σφραγίδα συσκευασίας. Η ελαστική παραμόρφωση του φυσητήρα επιτυγχάνει μηδενική σφράγιση διαρροής μεταξύ του στελέχους της βαλβίδας και του μέσου και είναι κατάλληλη για σκληρές συνθήκες εργασίας υψηλής θερμοκρασίας, υψηλής πίεσης και διαβρωτικών μέσων.

Βασική δομή και αρχή εργασίας

Βασικά στοιχεία:
Συγκρότημα Bellows: Οι Bellows από ανοξείδωτο χάλυβα πολλαπλών στρώσεων συγκολλούνται στο στέλεχος της βαλβίδας ως δυναμικό στοιχείο σφράγισης για να απομονώσουν το μέσο από το εξωτερικό περιβάλλον.
Σχεδιασμός διπλής σφράγισης: Σφραγίδα Bellows + Σφραγίδα συσκευασίας στελέχους, παρέχοντας περιττή προστασία (η συσκευασία μπορεί ακόμα να διατηρήσει τη σφραγίδα όταν αποτύχει ο φυσητήρας).
Δίσκο βαλβίδας και κάθισμα βαλβίδας: Η επιφάνεια στεγανοποίησης συγκολλείται με τσιμεντοειδές καρβίδιο με βάση το κοβάλτιο (με βάση το CO), το οποίο είναι ανθεκτικό στη φθορά και ανθεκτική στη διάβρωση και είναι κατάλληλη για ατμό υψηλής θερμοκρασίας (μικρότερο ή ίσο με 538 βαθμούς).

Αρχή λειτουργίας:
Κλειστή κατάσταση: Περιστρέψτε τον μηχανισμό χειροκίνητου τροχού ή κίνησης, το στέλεχος της βαλβίδας πιέζεται προς τα κάτω για να κάνει το δίσκο της βαλβίδας να ταιριάζει σφιχτά με το κάθισμα της βαλβίδας και οι φυσητήρες συμπιέζονται και παραμορφώνονται για να σχηματίσουν σφραγίδα.
Κατάσταση ανοίγματος: Το στέλεχος της βαλβίδας ανυψώνεται, ο φυσητήρας επεκτείνεται και επαναφέρεται, ο δίσκος βαλβίδας διαχωρίζεται από το κάθισμα της βαλβίδας και η αντίσταση μέσης ροής είναι μικρή.



Βαλβίδες σφαίρας τύπου Bellows



Φόντα:

Μη μηδενική διαρροή: Η σφραγίδα των φυσητήρων εξαλείφει πλήρως τον κίνδυνο διαρροής στο στέλεχος της βαλβίδας και πληροί τις απαιτήσεις ασφαλείας των εξαιρετικά τοξικών, εύφλεκτων και εκρηκτικών μέσων.

Μεγάλη ζωή: Η διάρκεια ζωής των φυσητήρων είναι μεγαλύτερη ή ίση με 10, 000 φορές, και η αντίσταση στη φθορά της επιφάνειας σφράγισης είναι 3 φορές υψηλότερη από αυτή των παραδοσιακών βαλβίδων στάσης.

Χαμηλή συντήρηση: Δεν υπάρχει πρόβλημα φθοράς συσκευασίας, μείωση της συχνότητας συντήρησης κατά 80%.

Αιτήσεις

Petrochemical: Έλεγχος αποκοπής του ελαίου υψηλής θερμοκρασίας, της υγρής αμμωνίας και των διαβρωτικών χημικών ουσιών στα φυτά διύλισης.

Ηλεκτρική ενέργεια και μεταλλουργία: αγωγοί ατμού λέβητα (λιγότερο ή ίσα με 425 βαθμοί), βαλβίδες υψηλής πίεσης των συστημάτων ψύξης νερού.

Δημοτικά και HVAC: Απομόνωση μέσων μαζικής ενημέρωσης των δικτύων σωλήνων θέρμανσης, αγωγών αερίου και συστημάτων κενού.
