API 602 Y Globe Valve Περιγραφή
API 602 y Βαλβίδα σφαιριού τύπου Y είναι μια σφυρηλατημένη χαλύβδινη βαλβίδα που συμμορφώνεται με το πρότυπο API 602 του αμερικανικού ινστιτούτου πετρελαίου . Το σώμα της βαλβίδας είναι σχεδιασμένο με ένα κανάλι ροής σχήματος y {{5} Το μέσο υψηλής πίεσης έχει κοπεί ή ρυθμίζεται από τη γραμμική κίνηση του δίσκου βαλβίδας {7}. ισχύς .
API 602 y Globe Valve προδιαγραφή
Πρότυπο σχεδιασμού
Κύρια προδιαγραφή: API 602 (Σχεδιασμός και κατασκευή βαλβίδας σφυρήλατου).
Βαθμός θερμοκρασίας πίεσης: asme B16 . 34 (μέχρι την κλάση 2500lb/42MPa).
-structural απαιτήσεις
Δομικό μήκος: συμπαγής σχεδιασμός, σύμφωνα με το asme b16.10;
Μέθοδος σύνδεσης: socket συγκόλληση (ASME B16 . 11) ή butt συγκόλληση (ASME B16.25) , DN λιγότερο από ή ίσο με 50mm προτιμάται η συγκόλληση της υποδοχής.
Υλικό και διαδικασία
Υλικό σώματος: Σφυρηλατημένος χάλυβας A105 (άνθρακα χάλυβα), F304/F316L (ανοξείδωτος χάλυβας), WC6/WC9 (χάλυβα χρωμίου-molybdenum).
Επιφάνεια σφράγισης: -stellite 6/21 επένδυση κράματος με βάση το κοβάλτιο, σκληρότητα μεγαλύτερη ή ίση με HRC 55;
Πρότυπο επιθεώρησης: API 598 VI Επίπεδο Δοκιμή διαρροής μηδενικού (ρυθμός διαρροής μικρότερο ή ίσο με 0 . 01ml/min).

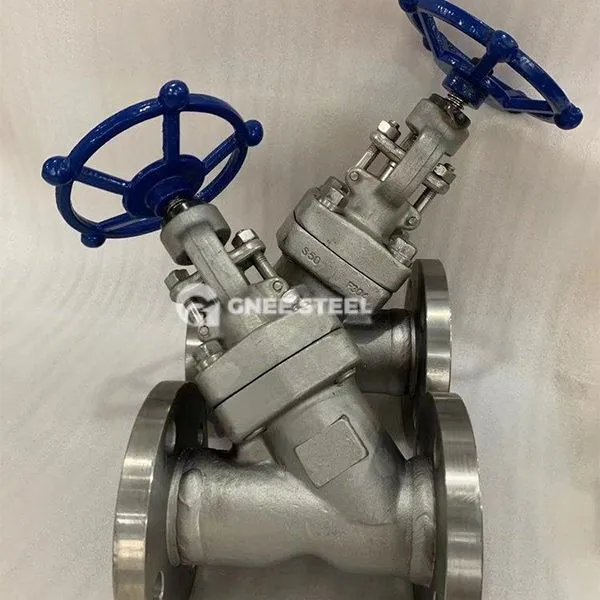

API 602 Y βαλβίδα σφαιρών
Αιτήσεις
Πετροχημικά
Οι αγωγοί εισόδου και εξόδου του αντιδραστήρα υδρογόνωσης (κλάση 1500lb+). Συσκευή υψηλής πίεσης αιθυλένιο (απαιτεί πιστοποίηση NACE MR0175 αντι-θηλίου) .
Ηλεκτρική ενέργεια
Θερμικός σταθμός παραγωγής ηλεκτρικής ενέργειας (540 βαθμοί /25MPa). Σύστημα νερού τροφοδοσίας λέβητα (σφραγίδα φυσητήρων για να αποφευχθεί η διαρροή) .
Ειδικά σενάρια μέσων
LNG κρυογονικό σύστημα (-196 βαθμό, ωστενιτικό σώμα βαλβίδας από ανοξείδωτο χάλυβα). Παροχή οξέος υψηλής καθαρότητας (κάθισμα βαλβίδας με επένδυση PTFE για αντίσταση στη διάβρωση) .
Πυρηνική ενέργεια και βιομηχανία
ΥΠΕΥΘΥΝΟΤΙΚΟ ΣΥΣΤΗΜΑ ΤΗΣ Πυρηνικής Νησί (Δομή Πυροσβεστικής Δομής). Μεταλλουργικό αέριο υψικαμίνου (επενδεδυμένο κράμα ανθεκτικό στη φθορά για την πρόληψη της διάβρωσης των σωματιδίων) .
