Οι μορφές κίνησης του στελέχους βαλβίδας διακοπής γωνίας περιλαμβάνουν τον τύπο ράβδου ανύψωσης (το στέλεχος της βαλβίδας ανεβαίνει και πέφτει, ο χειροτροχός δεν ανεβαίνει και πέφτει) και τον τύπο ράβδου ανύψωσης και περιστροφής (ο χειροτροχός και το στέλεχος βαλβίδας περιστρέφονται και ανεβαίνουν μαζί, και το παξιμάδι τοποθετείται στο σώμα της βαλβίδας).
| Ονομα | Βαλβίδα ελέγχου Angle Globe |
| Μέγεθος | 1/2"~18"; DN15~DN450 |
| Κανονική πίεση | Κατηγορία 150/300/600; PN16/PN25/PN40/PN64/PN100 |
| Πρότυπο σχεδίασης | BS1873, ASME B16.34; DIN3356, EN13709 |
| Μαρκαρισμένος | MSS SP-25 |
| Τελική φλάντζα | ANSI B 16,5, ASME B16,47; EN1092,DIN2543~DIN2547,AS2129 |
| Πρόσωπο με πρόσωπο | ANSI B 16.10,API 6D; DIN3202,EN558-1,EN12982,ISO 5752 |
| Πρότυπο δοκιμής | API598,API 6D; DIN3230, EN12266, ISO 5208 |
| Κατάλληλη θερμοκρασία | -29~425 μοίρες |
| Μεσαίο | Γλυκό νερό, λύματα, αέρας, ατμοί, τρόφιμα, φάρμακα, έλαια, αλκάλια, αλάτι κ.λπ. |
Υλικό ανταλλακτικού βαλβίδας σφαιρικής γωνιακής έδρας
| ΟΝΟΜΑ ΕΞΑΡΤΗΜΑΤΟΣ | ΥΛΙΚΟ |
| ΣΩΜΑ | GG25/GGG40.3/GS-C25/RG5-10/CF8/CF8M |
| ΕΔΡΑ | Alu Bronze / AISI 420 |
| ΣΤΕΛΕΧΟΣ | AISI 420 / MS58 |
| ΔΕΙΚΤΗΣ | ST37 |
| ΓΥΝΑΙΚΕΙΟ ΚΑΠΕΛΛΑΚΙ | GG25/GGG40.3/GS-C25/RG5-10/CF8/CF8M |
| ΔΙΣΚΟΣ | RG5/AISI 420 |
| ΤΣΙΜΟΥΧΑ | ΚΛΙΓΚΡΙΤ |
| ΒΙΔΑ | AISI 304 |
| ΣΥΣΚΕΥΑΣΙΑ | ΓΡΑΦΙΤΗΣ |
| ΑΔΕΝΑΣ | GGG40.3 |
| T BOLT | 6,8 ΧΑΛΥΒΑ |
| ΜΠΟΥΛΟΝΙ | 8,8 ΧΑΛΥΒΑ |
| ΧΕΙΡΟΤΡΟΧΟΣ | GG25 |
| ΠΑΞΙΔΙ & ΠΛΥΝΤΗΡΙΟ | ΑΤΣΑΛΙ |
Πίνακας μεγεθών τύπου βαλβίδας σφαιρών
| DN | ØD | Øk | Øg | L | b | ØR | H | ΣΤΡΟΚ | Odxn | ΚΙΛΟ |
| 15 | 95 | 65 | 45 | 90 | 14 | 110 | 190 | 9 | 14x4 | 4,85 |
| 20 | 105 | 75 | 58 | 95 | 16 | 110 | 190 | 9 | 14x4 | 5,5 |
| 25 | 115 | 85 | 68 | 100 | 16 | 110 | 200 | 12 | 14x4 | 6,5 |
| 32 | 140 | 100 | 78 | 105 | 18 | 140 | 200 | 13 | 18x4 | 8,25 |
| 40 | 150 | 110 | 88 | 115 | 18 | 140 | 230 | 15 | 18x4 | 10,5 |
| 50 | 165 | 125 | 102 | 125 | 20 | 160 | 235 | 20 | 18x4 | 13,5 |
| 65 | 185 | 145 | 122 | 145 | 20 | 160 | 260 | 22 | 18x4 | 18 |
| 80 | 200 | 160 | 138 | 155 | 22 | 200 | 280 | 25 | 18x8 | 23 |
| 100 | 220 | 180 | 158 | 175 | 24 | 220 | 330 | 30 | 18x8 | 36 |
| 125 | 250 | 210 | 188 | 200 | 26 | 250 | 340 | 34 | 18x8 | 54 |
| 150 | 285 | 240 | 212 | 225 | 26 | 300 | 405 | 42 | 22x8 | 72 |
| 200 | 340 | 295 | 268 | 275 | 30 | 400 | 440 | 55 | 22x12 | 116 |
| 250 | 405 | 355 | 320 | 325 | 32 | 500 | 510 | 65 | 26x12 | 169 |
| 300 | 460 | 410 | 370 | 375 | 32 | 500 | 575 | 78 | 26x12 | 240 |
| 350 | 520 | 470 | 430 | 425 | 36 | 500 | 775 | 100 | 26x16 | 325 |
| 400 | 580 | 525 | 482 | 475 | 38 | 500 | 840 | 115 | 29,5x16 | 394 |

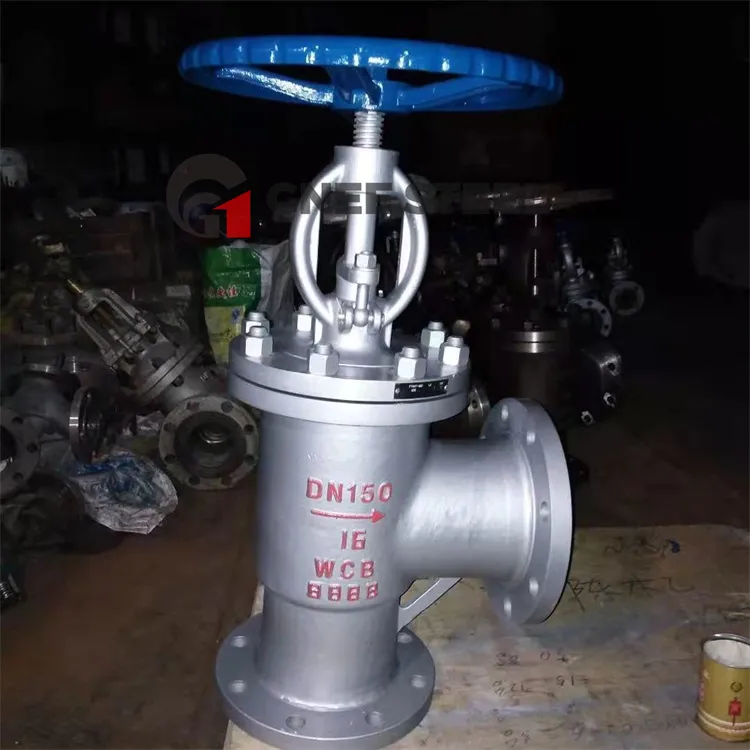

Angle Globe Valve
