Περιγραφή βαλβίδας πύλης μαχαιριού
Η βαλβίδα πύλης μαχαιριού (επίσης γνωστή ως βαλβίδα πύλης μαχαιριών lug ή Slurry Valve) είναι μια βαλβίδα που χρησιμοποιείται ειδικά για τον έλεγχο των ακάθαρτων, ιξώδους ή διαβρωτικών υγρών. Ο σχεδιασμός του συνδυάζει τη συνάρτηση κοπής της πύλης με τα πλεονεκτήματα της εγκατάστασης της δομής της ωτίδας και χρησιμοποιείται ευρέως σε χημική, ηλεκτρική ενέργεια, προστασία από το περιβάλλον και άλλα πεδία.
Βασικά δομικά χαρακτηριστικά
Σχεδιασμός Lug:
Το σώμα της βαλβίδας έχει ωτίδες και στις δύο πλευρές, οι οποίες συνδέονται άμεσα με τη φλάντζα του αγωγού με βίδες. Είναι εύκολο να εγκατασταθεί και να αποφευχθεί το σώμα της βαλβίδας που συμπιέζεται και παραμορφώνεται από τα μπουλόνια, βελτιώνοντας έτσι την αξιοπιστία σφράγισης.
Σε σύγκριση με τις παραδοσιακές βαλβίδες φλάντζας, η εγκατάσταση LUG μειώνει το μήκος του μπουλονιού και μειώνει τον κίνδυνο διαρροής που προκαλείται από τον ερπυσμό των μπουλονιών.
Gate και δομή σφράγισης:
Η πύλη έχει σχεδιαστεί με λεπίδα σχήματος U, η οποία μπορεί να κόψει τις ακαθαρσίες όπως οι ίνες και τα σωματίδια για να αποτρέψει την εμπλοκή. Η επιφάνεια είναι γυαλισμένη για να ενισχύσει την απόδοση σφράγισης.
Η σφραγίδα χωρίζεται σε μαλακή σφραγίδα (PTFE, καουτσούκ) και σκληρή σφραγίδα (μέταλλο/κεραμικό). Η μαλακή σφράγιση επιτυγχάνει μηδενική διαρροή και η σκληρή σφράγιση είναι ανθεκτική σε υψηλή θερμοκρασία (μικρότερη ή ίση με 300 βαθμούς) και φθορά.
Υλικό προσαρμοστικότητα :
Το σώμα της βαλβίδας είναι συνήθως κατασκευασμένο από ανοξείδωτο χάλυβα (304/316L), ανθρακούχο χάλυβα ή ειδικό κράμα (όπως F55, 2205), το οποίο είναι κατάλληλο για διαβρωτικά μέσα.
Η πύλη μπορεί να κατασκευαστεί από ανθεκτικά σε φθορά υλικά (όπως 2CR13, κεραμικό) για να επεκτείνει τη διάρκεια ζωής της.
Αρχή εργασίας
Η πύλη ανυψώνεται κάθετα με χειροκίνητη, ηλεκτρική ή πνευματική κίνηση του στελέχους της βαλβίδας:
Open State: Η πύλη είναι πλήρως ανυψωμένη και το υγρό περνά μέσα από απρόσκοπτη.
Closed State: Η λεπίδα στο κάτω μέρος της πύλης πιέζει το κάθισμα της βαλβίδας, κόβει το μέσο και απομακρύνει τις ακαθαρσίες στην επιφάνεια σφράγισης για να επιτευχθεί αμφίδρομη στεγανοποίηση.
Προδιαγραφή βαλβίδας πύλης μαχαιριών
|
Είδος |
Βαλβίδα πύλης μαχαιριών | |||
|
Ονομαστική διαμέτρου |
DN50 ~ 2000 mm NPS 2 "~ 48" |
|||
|
Κύριο υλικά |
CI, WCB, ZG1CR18NI9TI, ZG1CR18NI12MO2TI, CF8, CF8M, CF3, CF3M. 2CR25NI20 |
|||
|
Διαρροή |
Σκληρή σφράγιση από ανοξείδωτο χάλυβα: Βαθμός D (υγρό 0. 1xdn mm3/s) |
|||
|
Αξεσουάρ |
1.Flange 2. Solenoid Valve 3. Φίλτρο. |
|||
|
Τύπος σφραγίδας |
Σκληρή σφράγιση από ανοξείδωτο χάλυβα, μαλακή σφραγίδα Teflon |
|||
|
Μαλακή σφραγίδα Teflon |
Βαθμός Α (μηδενική διαρροή) |
|||
|
Διάτρηση φλάντζας |
ANSI B16.5, GB/T9113, JB/T79, HG, SH, JIS, DIN, NF, BS |
|||
|
Κλίμακα πίεσης |
{0}}. 0 ~ 1.0mpa |
|||

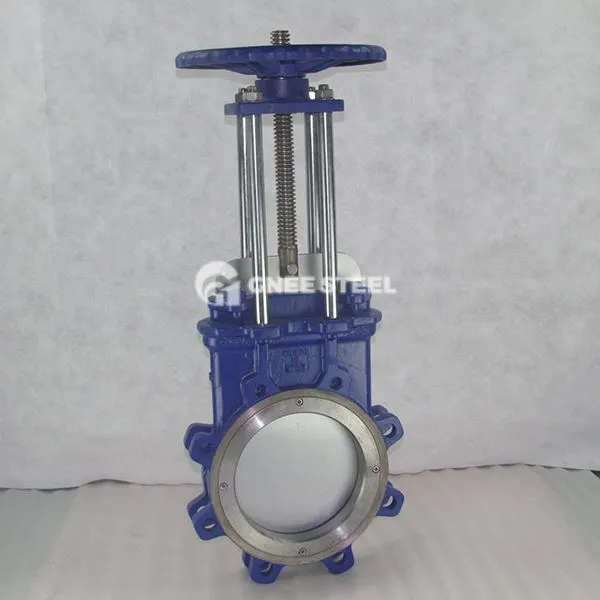

Βαλβίδα πύλης μαχαιριών
Αιτήσεις
Προστασία του περιβάλλοντος: Θεραπεία των λυμάτων που περιέχουν αιωρούμενα στερεά σε αστικές εγκαταστάσεις επεξεργασίας λυμάτων.
Βιομηχανία ηλεκτρικής ενέργειας: Μεταφορές και κοπή ιλύος τέφρας σε σταθμούς ηλεκτροπαραγωγής με καύση άνθρακα.
Χημική βιομηχανία: Έλεγχος ροής ισχυρών οξέων και αλκαλικών μέσων.
Χαρτογράφηση και μεταλλουργία: Συστήματα αγωγών για πολτό υψηλής συγκέντρωσης και ορυκτό άμμο.
