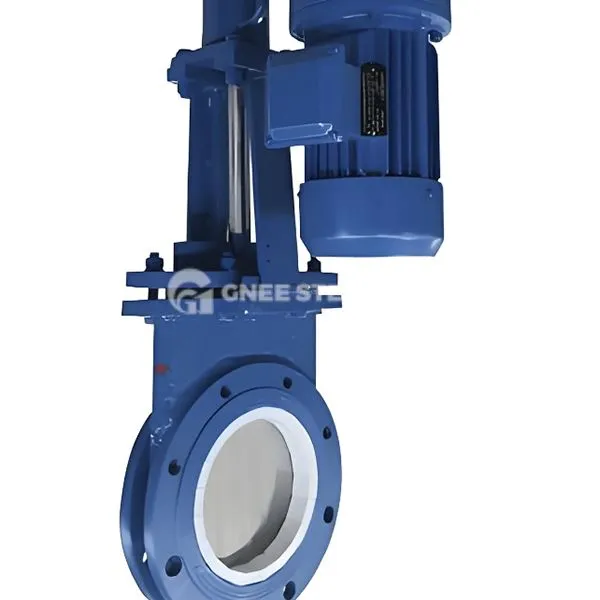

Περιγραφή βαλβίδας υδραυλικής πύλης
Η βαλβίδα υδραυλικής πύλης είναι μια βαλβίδα διακοπής που χρησιμοποιεί ένα υδραυλικό σύστημα για να οδηγήσει την πύλη για να ανεβαίνει και να πέσει . χρησιμοποιείται ειδικά σε συστήματα βιομηχανικών αγωγών που απαιτούν μεγάλο έλεγχο ροπής, σκληρά περιβάλλοντα ή απομακρυσμένες λειτουργίες . δομικά χαρακτηριστικά
Υδραυλικό σύστημα κίνησης
Υδραυλικός κύλινδρος: Μετατρέπει την υδραυλική πίεση λαδιού σε γραμμική ώθηση για να ωθήσει το στέλεχος της βαλβίδας προς τα πάνω και προς τα κάτω (η ώθηση μπορεί να φτάσει πάνω από 10, 000 n) .
Σταθμός αντλίας υδραυλικής αντλίας: Παρέχει πηγή λαδιού υψηλής πίεσης (η πίεση εργασίας είναι συνήθως 0.6-16 MPa) και υποστηρίζει απομακρυσμένο κεντρικό έλεγχο .
Σχεδιασμός buffer: Ενσωματωμένη συσκευή επιβράδυνσης για να αποφευχθεί η πρόσκρουση στην επιφάνεια στεγανοποίησης όταν η πύλη είναι κλειστή .
Σώμα βαλβίδας και πύλη
Σχεδιασμός καναλιού ροής: Δομή πλήρους οπίσθιας, η αντίσταση ροής είναι κοντά σε εκείνη ενός ευθεία σωλήνα (συντελεστής αντίστασης ροής μικρότερος ή ίσος με 0 . 1).
Τύπος πύλης:
Πύλη σφήνας: Σφραγίδα αυτο-κλείδας, κατάλληλη για συνθήκες υψηλής πίεσης (όπως PN100).
Ελαστική πύλη: αντισταθμίστε τη φθορά της επιφάνειας σφράγισης και την επέκταση της διάρκειας ζωής.
Πύλη τύπου μαχαιριού: Κόβει τις ίνες/κοκκώδη μέσα, το σχεδιασμό αντι-συμπλήρωσης . Seal ενίσχυση : Το κάθισμα της βαλβίδας είναι συγκολλημένο με σκληρό κράμα (όπως STL6), το οποίο είναι ανθεκτικό στη διάβρωση .
Πρωτίνα και έλεγχος
Anti-διάκριση επικάλυψης: Το σώμα της βαλβίδας ψεκάζεται με μεγαλύτερη ή ίση με εποξειδική ρητίνη 250 μΜ, η οποία είναι ανθεκτική στη διάβρωση του οξέος και του αλκαλίου. Stroke Positioner : Ελέγξτε με ακρίβεια την θέση ανοίγματος και κλεισίματος της πύλης (σφάλμα μικρότερο ή ίσο με ± 1 βαθμό). Εγχειρίδιο Emmergency Device: Η χειροκίνητη λειτουργία μπορεί να μεταβληθεί όταν η υδραυλική πίεση αποτύχει .
Προδιαγραφή βαλβίδας υδραυλικής πύλης
| Παραμέτρηση | Εκταση | Εικονογραφώ |
|---|---|---|
| Μετρική πίεση | PN10 ~ PN100 | Τύπος υψηλής πίεσης έως 15000psi (περίπου 103,5MPa) |
| Μετρική διάμετρο | DN50 ~DN600 | Ειδική προσαρμογή μέχρι το DN1800 |
| Ισχύουσα θερμοκρασία | -60 βαθμός ~ 650 βαθμός | Τύπος υψηλής θερμοκρασίας χρησιμοποιεί 2520 σώμα βαλβίδας από ανοξείδωτο χάλυβα |
| Υδραυλική πίεση λαδιού | 0,6 ~ 16MPa | Ροπή εκκίνησης χαμηλής τάσης μεγαλύτερη ή ίση με 200n · m |
| -reponse time | Λιγότερο από ή ίσο με 3 δευτερόλεπτα (DN300 以下) | 50% γρηγορότερα από τη βαλβίδα ηλεκτρικής πύλης |
Αιτήσεις
| Βιομηχανία | Αιχμηρές | Core Dialgents |
|---|---|---|
| Εκχύλιση πετρελαίου | Wellhead Pipeline Emergency Cut-Off (15000psi) | Έκρηξη υψηλής τάσης, γρήγορη απάντηση |
| Mining και Smelting | Ο αγωγός μεταφοράς πολτών (που περιέχει στερεά σωματίδια) | Η πύλη τύπου μαχαιριού είναι αντι-αποκλεισμός και ανθεκτική στη φθορά |
| Επεξεργασία με τη μεταχείριση των υδάτων | Έλεγχος αποκοπής λάσπης (DN400 και παραπάνω) | Μεγάλο άνοιγμα και κλείσιμο ροπής, ανθεκτικό στη διάβρωση |
| Θερμική παραγωγή ενέργειας | Υψηλής θερμοκρασίας αγωγός ατμού (650 βαθμοί) | Διαρροή μηδενικής θερμότητας, μηδενική διαρροή |
Βαλβίδα υδραυλικής πύλης
Φόντα
- Super Μεγάλη ροπή εξόδου: Η υδραυλική ώθηση είναι 3-5 φορές εκείνη του ηλεκτρικού ενεργοποιητή, κατάλληλος για αγωγούς υψηλής πίεσης μεγάλης διαμέτρου.
- Αντίστοιχα σε σκληρά περιβάλλοντα: IP67 Επίπεδο προστασίας, ανθεκτικό στη σκόνη, την υγρασία και τις συνθήκες κραδασμών.
- Ασφάλεια από την απόδειξη του Explosion: Δεν υπάρχει κίνδυνος ηλεκτρικών σπινθήρων, κατάλληλα για εύφλεκτα και εκρηκτικά μέρη (όπως πεδία πετρελαίου και χημικά φυτά).
- Ελέγχου αποκοπής-προέλευσης: Η υδραυλική ρύθμιση εξασφαλίζει κλείσιμο μηδενικού αντίκτυπου της επιφάνειας σφράγισης, με ρυθμό διαρροής μικρότερο ή ίσο με 0,01%
Δημοφιλείς Ετικέτες: Βαλβίδα υδραυλικής πύλης, κατασκευαστές βαλβίδων υδραυλικής πύλης της Κίνας, προμηθευτές, εργοστάσιο
