Περιγραφή βαλβίδας θάφης πύλης
Η θαμμένη βαλβίδα πύλης είναι μια βαλβίδα αποκοπής σχεδιασμένη για υπόγειους αγωγούς και μπορεί να ταφεί άμεσα στο έδαφος. Το βασικό της χαρακτηριστικό είναι ότι μπορεί να λειτουργήσει στο έδαφος, επεκτείνοντας τη ράβδο μετάδοσης, εξαλείφοντας την ανάγκη να κατασκευαστεί ένα παραδοσιακό πηγάδι βαλβίδας. Το παρακάτω είναι η τεχνική του ανάλυση:
Δομικά χαρακτηριστικά
Ελεύθερος σχεδιασμός
Το σώμα της βαλβίδας είναι θαμμένο υπόγειο στο σύνολό του και μόνο η στήλη λειτουργίας (συμπεριλαμβανομένου του μηχανισμού μετάδοσης) εκτίθεται πάνω από το έδαφος, αντικαθιστώντας την παραδοσιακή δομή φρεατίου της βαλβίδας.
Advantages : Μειώστε την περιοχή εκσκαφής κατά 80%, μειώστε το κόστος κατασκευής και την επίδραση της κυκλοφορίας των δημοτικών δρόμων.
Μηχανισμός μεταφοράς
Τηλεσκοπική ράβδο επέκτασης : Περιστρέψτε το χειροκίνητο τροχό στο έδαφος → Οδηγήστε το στέλεχος της υπόγειας βαλβίδας πάνω και προς τα κάτω μέσω του κιβωτίου ταχυτήτων ή της καθολικής άρθρωσης.
Protective Σχεδιασμός στήλης : Μια αδιάβροχη σφράγιση τοποθετείται στο κάτω μέρος της στήλης λειτουργίας για να αποφευχθεί η διαρροή των υπόγειων υδάτων στην κοιλότητα της βαλβίδας.
Elastic Seat Seal Gate : Η πύλη με επικάλυψη από καουτσούκ και το κάθισμα της μεταλλικής βαλβίδας σχηματίζουν μια αυτο-εφιχιά σφραγίδα, με χαμηλή πίεση και μηδενική διαρροή.
Αντι-διάσημο ψεκασμού : ψεκασμό μεγαλύτερη ή ίση με στρώμα εποξειδικής ρητίνης 250 μΜ μέσα και έξω από το σώμα της βαλβίδας (ανθεκτικό σε οξύ και αλκάλια, αντι-ηλεκτροχημική διάβρωση).
Countersunk Bolts: Τα μπουλόνια του καπό είναι ενσωματωμένα στο αυλάκι σφράγισης για να τα απομονώσουν από τη διάβρωση του εδάφους.
Προδιαγραφές βαλβίδων θάφη πύλης
| Παραμέτρηση | Σειρά | Εικονογραφώ |
|---|---|---|
| Μετρική διάμετρο | DN50 - DN400 | Κύριες προδιαγραφές DN 100- DN300 |
| Επίπεδο πίεσης | PN10 - PN16 | Προσαρμόστε στην πίεση του δικτύου του δημοτικού σωλήνα (μέχρι το PN25 προσαρμοσμένο) |
| Μεσαία θερμοκρασία | -20 βαθμός ~ 80 βαθμός | Ανώτερο όριο θερμοκρασίας των στεγανοποιήσεων από καουτσούκ |
| Burial Depth Direments | Μεγαλύτερο ή ίσο με 0. 8m | Αποτρέψτε την επέκταση του κατεψυγμένου εδάφους από τη συμπίεση του σώματος της βαλβίδας |
Αιτήσεις
| Βιομηχανία | Αιτήσεις | Βασικές απαιτήσεις |
|---|---|---|
| Municipal Water Supply | Αποκοπή δικτύου σωλήνων κορμού (DN 200- DN400) | Δεν απαιτείται καμία αίθουσα, χαμηλό κόστος συντήρησης |
| Επεξεργασία με τη μεταχείριση των υδάτων | Έλεγχος αγωγών λυμάτων | Αντι-διάσπαση και αντι-κτύπημα |
| Αγροτική γη άρδευση | Έλεγχος εξόδου σταθμού αντλιών | Ευκολία επιφανείας |
| Μεταφορά φυσικού αερίου | Αγωγοί μέσου και χαμηλής πίεσης | Διαρροές και ανθεκτικό στη διάβρωση του εδάφους |

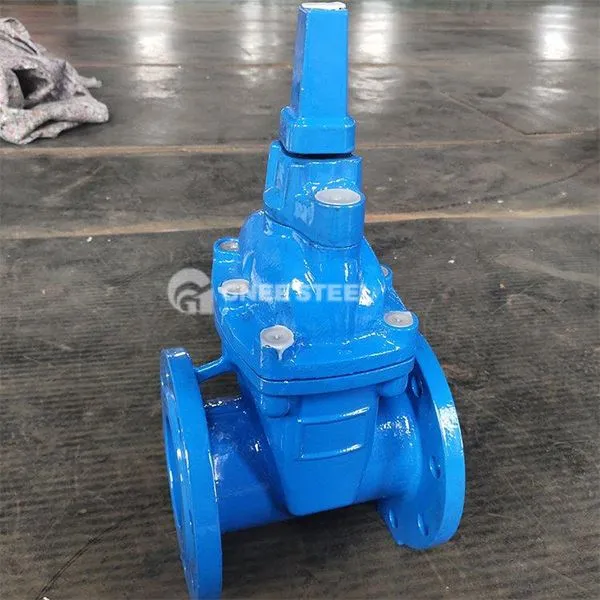

Βαλβίδα πύλης
Φόντα
- οικονομικός
Εξοικονομήστε έξοδα κατασκευής βαλβίδων κατά 60% και συντομεύστε την περίοδο κατασκευής κατά 50%.
- Corrosion Resistance
Εποξειδική επίστρωση + σχεδιασμός μπουλονιών, υπόγεια διάρκεια ζωής μεγαλύτερη ή ίση με 30 χρόνια.
- Easy να λειτουργήσει
Ανοίξτε και κλείστε με το Handwheel στην επιφάνεια, δεν χρειάζεται να κατεβείτε στο πηγάδι (ροπή μειωμένη κατά 50%).
- Ραθμοποιημένη σφράγιση
Η μεσαία πίεση βοηθά την πύλη να πιέσει το κάθισμα της βαλβίδας και ο ρυθμός διαρροής της αμφίδρομης σφράγισης είναι μικρότερος ή ίσος με 0 01%
