Ο δίσκος βαλβίδας της βαλβίδας αντεπιστροφής του ανακλινόμενου δίσκου φλάντζας είναι ένας κεκλιμένος δίσκος σε σχήμα πεταλούδας τοποθετημένος στον άξονα της βαλβίδας. Η έδρα βαλβίδας είναι ένας ειδικός πλωτός, ελαστικός μεταλλικός τύπος σκληρής στεγανοποίησης, ο οποίος διασφαλίζει ότι η έδρα βαλβίδας μπορεί να ρυθμίσει αυτόματα τη θέση της με το δίσκο βαλβίδας. Η επιφάνεια στεγανοποίησης της έδρας της βαλβίδας είναι μέρος ενός κεκλιμένου κώνου και η γραμμή στεγανοποίησης που σχηματίζεται μεταξύ της έδρας της βαλβίδας και του δίσκου της βαλβίδας είναι περίπου μια ελλειπτική καμπύλη. Η γωνία μεταξύ του επιπέδου αυτής της καμπύλης και της κεντρικής γραμμής του καναλιού ροής της βαλβίδας είναι 60 μοίρες. Ο μακρύς άξονας της περίπου ελλειπτικής γραμμής στεγανοποίησης σχηματίζει μια έκκεντρη γωνία με τον άξονα του κώνου, που σημαίνει ότι ο άξονας του κώνου όπου βρίσκεται η επιφάνεια στεγανοποίησης της έδρας της βαλβίδας και η κεντρική γραμμή του καναλιού ροής του σώματος της βαλβίδας σχηματίζουν μια δεύτερη έκκεντρη γωνία 15 βαθμός ~20 μοίρες. Ο άξονας του άξονα περιστροφής του δίσκου βαλβίδας είναι επίσης ευθυγραμμισμένος ανάλογα.
Προδιαγραφές βαλβίδας αντεπιστροφής δίσκου κλίσης
Προδιαγραφή κύριας παραμέτρου
Σχεδιασμός και κατασκευή: API594,API 6D,JB/TB8937;
Πρόσωπο με πρόσωπο και από άκρη σε άκρη: API594,API6D,DIN3202,JB/T8937;
Αξιολόγηση πίεσης-θερμοκρασίας: ASME B16.34,DIN2410,GB/T9124,HG20625,SH3406,JB/T74;
Επιθεώρηση και δοκιμή: API598,JB/T9092;
Φλάντζα σωλήνα: JB/T74~90,JB/T9112-9124,HG20592~20635,SH3406,ASME B16.5,DIN2543~2548,GB/T13402,API605,ASME B16.47.
Γκάμα των προϊόντων
Υλικό αμαξώματος: ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κράμα χάλυβα, μπρούτζος
Ονομαστική διάμετρος: 2"~24"(DN50~DN600)
Τερματική σύνδεση: RF, RTJ, BW
Εύρος πίεσης: Κλάση 150~ 2500 (PN16~PN150)
Θερμοκρασία λειτουργίας: -196ºC~+560ºC

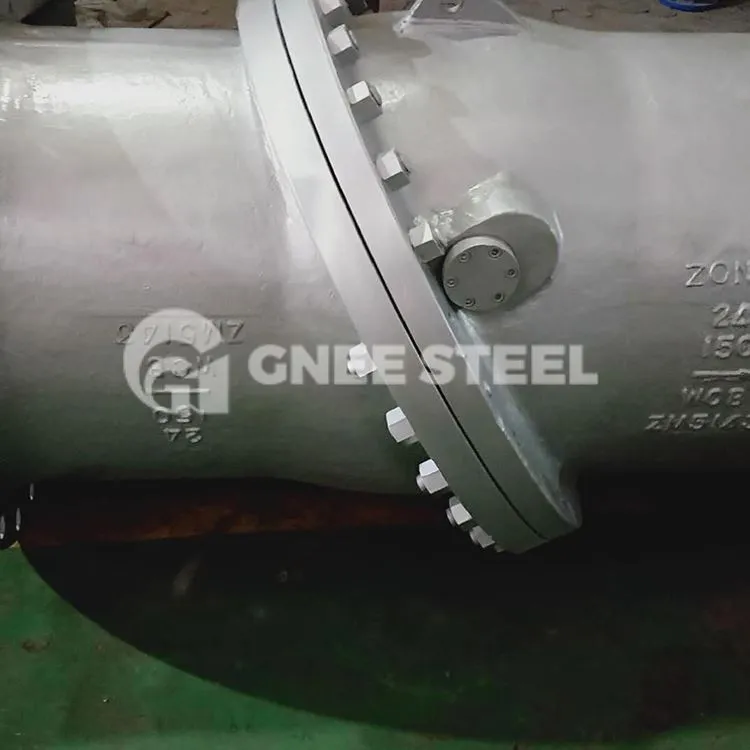

Βαλβίδες αντεπιστροφής με φλάντζα ανακλινόμενου δίσκου
Συχνές ερωτήσεις
1. Ποιο είναι το MOQ σας;
Το MOQ μας είναι συνήθως 1 τεμ.
2. Ποιος είναι ο χρόνος παράδοσής σας;
Ο χρόνος παράδοσης είναι περίπου 25-30 ημέρες.
3. Ποιοι είναι οι όροι πληρωμής σας;
Δεχόμαστε T/T, 100% L/C, Western Union και ούτω καθεξής.
4. Θα μπορούσατε να παρέχετε δωρεάν δείγματα;
Συνήθως, προσφέρουμε δωρεάν δείγματα, αλλά οι πελάτες επιβαρύνονται με το κόστος μεταφοράς.
