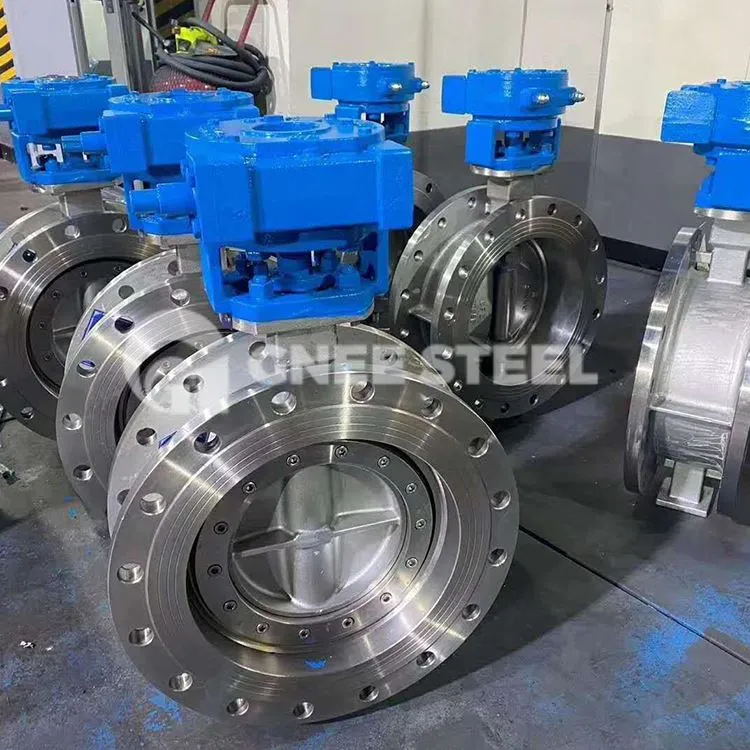

Τρεις εκκεντρικές βαλβίδες πεταλούδας

Ο άξονας στελέχους βαλβίδας αποκλίνει τόσο από το κέντρο του δίσκου όσο και από το κέντρο του σώματος, και ο άξονας περιστροφής της έδρας βαλβίδας είναι υπό γωνία ως προς τον άξονα του καναλιού του σώματος της βαλβίδας. Αυτή η διαμόρφωση είναι γνωστή ως βαλβίδα πεταλούδας τριών εκκεντρικών. Το κέντρο περιστροφής της πλάκας βαλβίδας (δηλαδή, το κέντρο του άξονα της βαλβίδας) μετατοπίζεται από την απόσταση Α από το τμήμα στεγανοποίησης της πλάκας βαλβίδας και από την απόσταση Β από το κέντρο του σώματος της βαλβίδας. Επιπλέον, η κεντρική γραμμή της επιφάνειας στεγανοποίησης του σώματος της βαλβίδας και η κεντρική γραμμή της έδρας της βαλβίδας (δηλαδή, η κεντρική γραμμή του σώματος της βαλβίδας) σχηματίζουν μια γωνιακή μετατόπιση ίση με . Για την αντιμετώπιση των προβλημάτων που σχετίζονται με τη διπλή έκκεντρη βαλβίδα πεταλούδας, η βαλβίδα πεταλούδας ενσωματώνει μια τρίτη εκκεντρότητα. Σε αυτό το σχέδιο, ενώ ο άξονας του στελέχους της βαλβίδας παραμένει έκκεντρος, ο κωνικός άξονας της επιφάνειας στεγανοποίησης της πλάκας πεταλούδας μετατοπίζεται σε σχέση με τον κυλινδρικό άξονα του σώματος. Κατά συνέπεια, μετά την εφαρμογή της τρίτης εκκεντρότητας, το τμήμα σφράγισης της πλάκας πεταλούδας δεν είναι πλέον ένας αληθινός κύκλος αλλά μια έλλειψη. Αυτό έχει ως αποτέλεσμα μια ασύμμετρη επιφάνεια σφράγισης, με τη μία πλευρά να είναι γωνιακή προς την κεντρική γραμμή του αμαξώματος και η άλλη πλευρά παράλληλη προς αυτήν.

Προδιαγραφές προϊόντος

Τρεις εκκεντρικές βαλβίδες πεταλούδας

FAQ

Ε: Είστε κατασκευαστής ή διανομέας;
A:Είμαστε κατασκευαστής βαλβίδων με 16 χρόνια εμπειρίας στην ανάπτυξη, το σχεδιασμό, την παραγωγή και τις πωλήσεις βαλβίδων.

Ε: Είναι ένα τελικό προϊόν ή μπορεί να προσαρμοστεί;
A:Προσαρμόζουμε τις επαγγελματικές βαλβίδες σύμφωνα με τις τεχνικές απαιτήσεις, τα σχέδια, τις παραμέτρους και άλλες προδιαγραφές σας.

Ε: Ποιοι είναι οι όροι τιμής σας;
A:Τιμή εργοστασίου, FOB.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
A:10 τεμάχια ανά μοντέλο για βαλβίδες μικρής διαμέτρου και 1 τεμάχιο ανά μοντέλο για βαλβίδες μεγάλης διαμέτρου. Εάν έχετε ειδικές απαιτήσεις, επικοινωνήστε μαζί μας.

Ε: Ποιοι είναι οι όροι πληρωμής;
A:T/T ή L/C.

Δημοφιλείς Ετικέτες: τρεις εκκεντρικές βαλβίδες πεταλούδας, Κίνα κατασκευαστές τριών εκκεντρικών βαλβίδων πεταλούδας, προμηθευτές, εργοστάσιο
