Ενιαία εκκεντρική περιγραφή πεταλούδας πεταλούδας
Η ενιαία εκκεντρική βαλβίδα πεταλούδας είναι μια βαλβίδα που οδηγεί την πλάκα πεταλούδας για να περιστρέφεται περιστρέφοντας το στέλεχος της βαλβίδας για να επιτύχει το μέσο του αγωγού on-off ή τη ρύθμιση της ροής. Το βασικό χαρακτηριστικό του είναι ότι ο άξονας του στελέχους της βαλβίδας αποκλίνει από το κέντρο της πλάκας πεταλούδας, σχηματίζοντας μία ενιαία εκκεντρική δομή, η οποία διασκορπίζει αποτελεσματικά την τάση εξώθησης μεταξύ της πλάκας πεταλούδας και του καθίσματος της βαλβίδας.
Κατασκευαστικός
Valve Body: κυλινδρικός σχεδιασμός, σύντομο αξονικό μήκος, ενσωματωμένη πλάκα πεταλούδας, κυρίως κατασκευασμένη από ανοξείδωτο χάλυβα, ανθρακούχο χάλυβα, κλπ.
Butterfly πλάκα και στέλεχος βαλβίδας: Η πλάκα πεταλούδας είναι σχήμα δίσκου, σταθερά συνδεδεμένη με το στέλεχος της βαλβίδας και το στέλεχος της βαλβίδας είναι εκκεντρικά για να βελτιστοποιήσει τη σφραγίδα.
Δομή στεγανοποίησης::
Ο δακτύλιος στεγανοποίησης μπορεί να ρυθμιστεί στην πλάκα πεταλούδας (μαλακό υλικό όπως το πολυτετραφθοροαιθυλένιο) και η σφράγιση επιτυγχάνεται μέσω ελαστικής παραμόρφωσης.
Ή ένα κάθισμα βαλβίδας διατομής σχήματος Z είναι σχεδιασμένο στο σώμα της βαλβίδας, βασιζόμενη στη μέτρια πίεση για να βοηθήσει τη σφραγίδα.
Wafer Connection: Η βαλβίδα συσφίγγεται απευθείας μεταξύ των φλάντζων σωλήνων με βίδες και η δομή είναι συμπαγής.
Ενιαία εκκεντρική προδιαγραφή πεταλούδας
Προδιαγραφές και διαστάσεις
- Ονομαστική διάμετρος (DN): Το κοινό εύρος είναι DN50 ~ DN1200;
- Επίπεδο πίεσης (PN): Συνήθως PN6 ~ PN25;
- εφαρμόσιμη θερμοκρασία : Ο τύπος μαλακής σφράγισης είναι γενικά -20 βαθμός ~ 150 βαθμοί και ο τύπος μεταλλικής σφράγισης μπορεί να προσαρμοστεί στις υψηλότερες θερμοκρασίες.
Χαρακτηριστικά
-structural πλεονεκτήματα
Μικρό μέγεθος, ελαφρύ βάρος, εύκολο στην εγκατάσταση και συντήρηση ?
Εύκολο στη λειτουργία, απαιτείται μόνο περιστροφή 90 μοιρών για να ανοίξει πλήρως/κλείσιμο.
Χαρακτηριστικά απόδοσης
Good Sealing: Μέσω της ελαστικής βοηθητικής σφράγισης της βαλβίδας ή της μεσαίας πίεσης, μπορεί να προσαρμοστεί σε διάφορες συνθήκες εργασίας.
Llow Flow Resistance: Η γραμμική σχέση μεταξύ του ανοίγματος της πλάκας πεταλούδας και του ρυθμού ροής είναι καλή και η απόδοση προσαρμογής είναι εξαιρετική.
Αύξηση: Ο διπλός εκκεντρικός σχεδιασμός μειώνει το ξύσιμο μεταξύ της πλάκας πεταλούδας και του καθίσματος της βαλβίδας και παρατείνει τη διάρκεια ζωής.
Περιορισμοί
Η ενιαία εκκεντρική δομή εξακολουθεί να έχει κάποια γρατσουνιά κατά τη διάρκεια της διαδικασίας μεταγωγής. Τα ισχύοντα σενάρια είναι παρόμοια με εκείνα της ομόκεντρης βαλβίδας πεταλούδας. Απαιτούνται διπλοί/τριπλοί εκκεντρικοί τύποι για υψηλή θερμοκρασία και υψηλή πίεση.

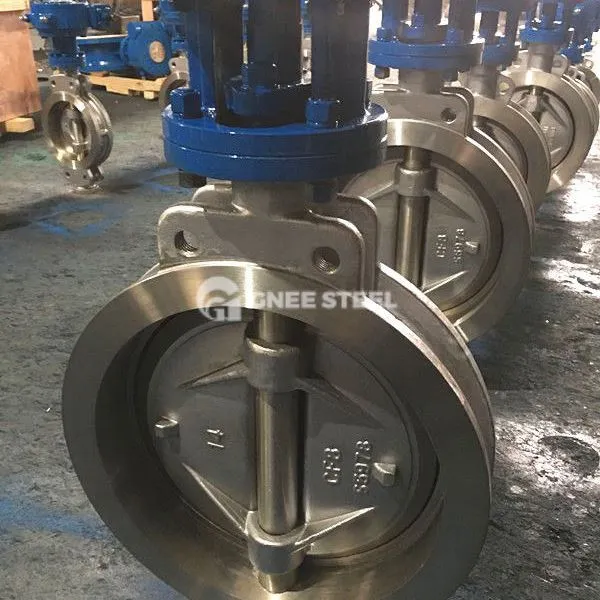

Gnee ενιαία εκκεντρική πεταλούδα πεταλούδας
Εφαρμογή
Βιομηχανικοί αγωγοί: Έλεγχος υγρών σε πετροχημική, ηλεκτρική ενέργεια, μεταλλουργία και άλλα πεδία.
Συστήματα κτιρίων: Ρύθμιση μέσου νερού/αερίου στην παροχή νερού και αποστράγγιση, HVAC.
Προστασία του περιβάλλοντος και επεξεργασία νερού: Έλεγχος ροής σε μονάδες επεξεργασίας λυμάτων και σταθμούς άντλησης.
Τρόφιμα και φάρμακα: Ο σχεδιασμός υγιεινής είναι κατάλληλος για καθαρό μεσαίο μεταφορά.
Ποια είναι η διαφορά μεταξύ της ενιαίας εκκεντρικής βαλβίδας πεταλούδας και της διπλής εκκεντρικής βαλβίδας πεταλούδας;
1 δομικές διαφορές
Εκκεντρικός σχεδιασμός
Ενιαία εκκεντρικότητα: Μόνο ο άξονας του στελέχους βαλβίδας αποκλίνει από το κέντρο της πλάκας πεταλούδας, έτσι ώστε τα επάνω και κάτω άκρα της πλάκας πεταλούδας και η επιφάνεια επαφής της βαλβίδας διασκορπίζουν την πίεση, αλλά δεν μπορεί να εξαλείψει εντελώς την τριβή κατά τη διαδικασία μεταγωγής.
Διπλή εκκεντρικότητα: Με βάση την απλή εκκεντρικότητα, ο άξονας του στελέχους της βαλβίδας αποκλίνει από το κέντρο του σώματος της βαλβίδας (σχηματίζοντας δύο εκκεντρικές αποστάσεις) και η πλάκα πεταλούδας μπορεί γρήγορα να αποσυνδεθεί από το κάθισμα της βαλβίδας μετά το άνοιγμα, μειώνοντας σημαντικά την τριβή.
Δομή σφράγισης
Χρησιμοποιούνται κυρίως μεμονωμένη εκκεντρικότητα: οι μαλακές σφραγίδες (όπως το καουτσούκ, το πολυτετραφθοροαιθυλένιο) και η ελαστική παραμόρφωση βασίζεται για να επιτευχθεί σφράγιση.
Διπλή εκκεντρότητα: Είναι συμβατή με μαλακές σφραγίδες ή μεταλλικές σφραγίδες (όπως ανοξείδωτο χάλυβα, καρβίδιο), το τελευταίο από τα οποία είναι ανθεκτικό σε υψηλές θερμοκρασίες και έχει μεγαλύτερη διάρκεια ζωής.
2. Σύγκριση απόδοσης
| Οροι | Μεμονωμένη εκκεντρική πεταλούδα | Διπλή εκκεντρική βαλβίδα πεταλούδας |
|---|---|---|
| Τριβή και φθορά | Υπάρχουν ακόμα γρατζουνιές και προφανής φθορά μεταξύ της πλάκας πεταλούδας και του καθίσματος της βαλβίδας. | Η πλάκα πεταλούδας αφήνει γρήγορα το κάθισμα της βαλβίδας και η τριβή μειώνεται σημαντικά. |
| Αντίσταση πίεσης | Κατάλληλο για χαμηλή πίεση (PN6 ~ PN16) | Μπορεί να αντέξει υψηλότερη πίεση (PN16 ~ PN25) |
| Εύρος θερμοκρασίας | Ο τύπος μαλακής σφράγισης είναι γενικά μικρότερος ή ίσος με 150 βαθμούς | Ο τύπος σφραγισμένου μετάλλου μπορεί να φτάσει πάνω από 400 βαθμούς |
| Seal αξιοπιστία | Στηριζόμενη στην ελαστική παραμόρφωση στη σφραγίδα, η απαίτηση θέσης κλεισίματος είναι χαμηλή | Η σφράγιση θέσης (επαφή γραμμής), το κλείσιμο απαιτεί ακριβή τοποθέτηση |
3. Σενάρια εφαρμογής
Ενιαία εκκεντρική βαλβίδα πεταλούδας: κατάλληλη για χαμηλή πίεση, κανονική θερμοκρασία και καθαρές συνθήκες μέσου, όπως επεξεργασία νερού, παροχή νερού και αποστράγγιση, σύστημα HVAC.
Διπλή εκκεντρική βαλβίδα πεταλούδας: κατάλληλη για βιομηχανικά σενάρια με υψηλή θερμοκρασία, υψηλή πίεση ή μέσο που περιέχει σωματίδια, όπως πετροχημική, ηλεκτρική ενέργεια και μεταλλουργικές βιομηχανίες.
4. Συστάσεις επιλογής
Προτεραιότητα σε μεμονωμένη εκκεντρική: Όταν το κόστος είναι ευαίσθητο, το μέσο είναι μη φορτιστικό και οι συνθήκες εργασίας είναι σταθερές.
Δώστε προτεραιότητα στο διπλό εκκεντρικό: πρέπει να προσαρμοστείτε σε σοβαρές συνθήκες εργασίας, όπως συχνό άνοιγμα και κλείσιμο, υψηλή θερμοκρασία και υψηλή πίεση ή μεγάλη διάρκεια ζωής.
