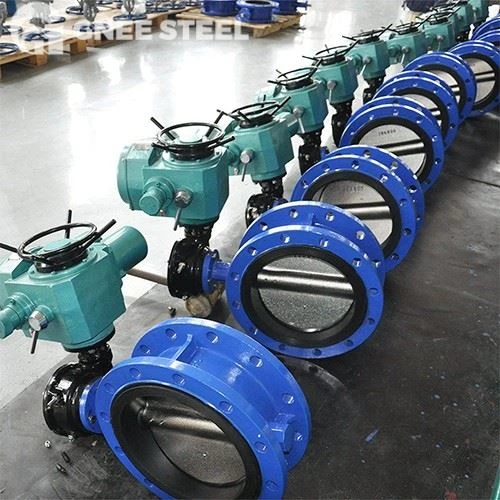

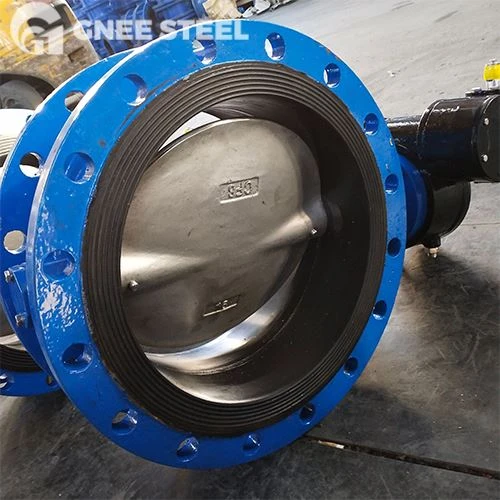

AWWA C504είναι ένα πρότυπο για λαστιχένιες-σφραγισμένες βαλβίδες πεταλούδας που αναπτύχθηκε από την American Water Supply Engineering Association (AWWA). Ισχύει για βαλβίδες με διαμέτρους που κυμαίνονται από 3 έως 72 ίντσες (περίπου 76 έως 1800 mm) και καθορίζει τεχνικές απαιτήσεις για το σχεδιασμό, τα υλικά, τις δοκιμές και τις συνθήκες λειτουργίας τους.
Αυτές οι βαλβίδες πεταλούδας χρησιμοποιούνται ευρέως σε δημοτικά συστήματα ύδρευσης, επεξεργασίας λυμάτων και βιομηχανικών συστημάτων νερού ως βασικές συσκευές για την απενεργοποίηση ή τη ρύθμιση της ροής. Το βασικό χαρακτηριστικό τους είναι η χρήση μιας ελαστικής δομής μαλακής-σφράγισης, η οποία επιτυγχάνει αξιόπιστη στεγανοποίηση σε συνθήκες μέσης και χαμηλής πίεσης, ενώ προσφέρει επίσης πλεονεκτήματα όπως συμπαγής δομή, γρήγορο άνοιγμα και κλείσιμο και εύκολη συντήρηση.
Κατηγορίες πίεσης και ταχύτητας
| Κατηγορία πίεσης | Μέγιστη πίεση εργασίας (psi) | Κατηγορία Ταχύτητας | Μέγιστη ταχύτητα ροής (ft/s / m/s) | Παρατηρήσεις |
| Τάξη 25 | 25 psi | 25A / 25B | 8 ft/s (2,4) / 16 ft/s (4,9) | Κατάλληλο για εισαγωγή και ροή βαρύτητας. |
| Τάξη 75 | 75 psi | 75A / 75B | 8 ft/s (2,4) / 16 ft/s (4,9) | Συνηθισμένο για γραμμές χαμηλής-έως-μέσης πίεσης. |
| Τάξη 150 | 150 psi | 150A / 150B | 8 ft/s (2,4) / 16 ft/s (4,9) | Πρότυπο για δημοτικά συστήματα ύδρευσης. |
| Κλάση 250 | 250 psi | 250A / 250B | 8 ft/s (2,4) / 16 ft/s (4,9) | Για σταθμούς διανομής και αντλιών υψηλής-πίεσης. |
Τυπικά υλικά (βασικά εξαρτήματα)
| Συστατικό | Κοινά υλικά (Πρότυπα ASTM) | Περιγραφή |
| Σώμα | Εόλκιμος Σίδηρος Α536 / Γκρι Σίδηρος Α126 | Ο όλκιμος σίδηρος γενικά προτιμάται για καλύτερη σκληρότητα. |
| Δίσκος | Εόλκιμος Σίδηρος A536 / Ανοξείδωτο ατσάλι / Αλουμίνιο Μπρούτζος | Οι άκρες του δίσκου είναι συχνά από ανοξείδωτο χάλυβα για την προστασία του καθίσματος. |
| Στέλεχος | Ανοξείδωτο ατσάλι 304 / 316 / 17-4PH | Ο βαθμός αντοχής πρέπει να επιλέγεται με βάση τις απαιτήσεις ροπής. |
| Κάθισμα | EPDM / Buna-N (Νιτρίλιο) | EPDM για πόσιμο νερό. Buna-N για μέσα που φέρουν λάδι-. |
| Κράτηση | Ανοξείδωτο ατσάλι 304 / 316 | Κάθισμα συγκρατείται με σφιγκτήρες και μπουλόνια, ή ενσωματωμένο. |
| Ρουλεμάν | Επένδυση Bronze / Composite Fiber | Πρέπει να είναι αυτολιπαινόμενο-για να αποφευχθεί το μπλοκάρισμα του άξονα. |
Διαστάσεις-Προς-Πρόσωπο σε-Πρόσωπο (Μήκος δομής)
| Ονομαστικό μέγεθος (NPS) | Ονομαστικό μέγεθος (mm) | Σύντομη σειρά F-έως-F (σε) | Long Series F-έως-F (in) | Τυπική σύνδεση |
| 6" | 150 | 5.0 | 8.0 | Φλάντζα / Γκοφρέτα |
| 12" | 300 | 8.0 | 12.0 | Φλάντζα |
| 24" | 600 | 8.0 | 15.0 | Φλάντζα |
| 36" | 900 | 12.0 | 18.0 | Φλάντζα |
| 48" | 1200 | 15.0 | 24.0 | Φλάντζα |
| 72" | 1800 | 18.0 | 36.0 | Φλάντζα |
Απαιτήσεις δοκιμών απόδοσης εργοστασίου
| Στοιχείο δοκιμής | Πίεση δοκιμής | Κριτήρια Αποδοχής |
| Δοκιμή κελύφους | 2x Ονομαστική πίεση εργασίας | Διατήρηση για 2-10 λεπτά. καμία ορατή διαρροή ή δομική ζημιά. |
| Δοκιμή καθίσματος | 1x Ονομαστική πίεση | Φούσκα-σφιχτόδιακοπή? μηδενική ορατή διαρροή και από τις δύο πλευρές. |
| Δοκιμή ροπής | Πλήρης διαφορική πίεση | Η μετρημένη ροπή δεν πρέπει να υπερβαίνει την ονομαστική τιμή του ενεργοποιητή. |
| Δοκιμή κύκλου ζωής | Ανάλογα με το μέγεθος | 3"-20": 10.000 κύκλοι. 24"-72": 5.000 κύκλοι. |

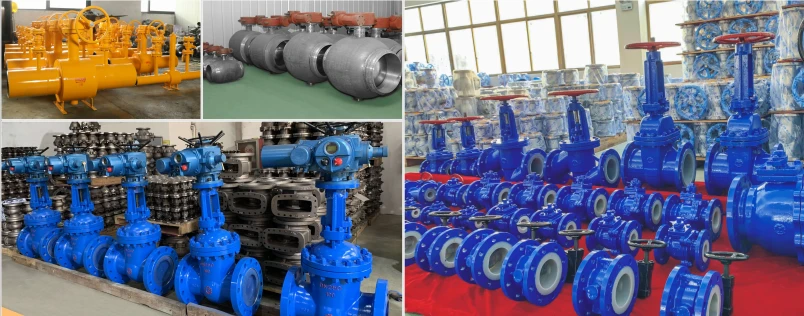

GNEE AWWA C504 Βαλβίδα πεταλούδας εργοστάσιο
FAQ
Τι είναι το πρότυπο AWWA C504;
AWWA C504Βαλβίδα πεταλούδας, ελαστική έδραση, εποξειδική επίστρωση Fusion bonded ή επένδυση από σκληρό καουτσούκ, εφαρμόζεται στη βιομηχανία νερού, δημοτική μηχανική, έργο εξοικονόμησης νερού, μηχανική πόσιμου νερού, επεξεργασία θαλασσινού νερού και αφαλάτωση. ΣΧΕΔΙΟ. Πρότυπο σχεδίασης: AWWA C504.
Ποια είναι η διαφορά μεταξύ του AWWA C504 και του API 609;
Υλικά και Πρότυπα Δοκιμών
Οι απαιτήσεις δοκιμών διαφέρουν ανάλογα με το πρότυπο. Το API 609 απαιτεί δοκιμή κελύφους σε πίεση εργασίας 1,5x και δοκιμή καθίσματος σε πίεση εργασίας 1,1x. Το AWWA C504 περιλαμβάνει παρόμοιες δοκιμές συν μετρήσεις ροπής λειτουργίας για την επαλήθευση του μεγέθους του ενεργοποιητή.
Ποια είναι η ονομαστική πίεση για το AWWA C504;
Το τρέχον πρότυπο AWWA C504-00 καλύπτει τις τιμές πίεσης από25 έως 250 psiμε ταχύτητες από 8 έως 16 fps.
