Περιγραφή τρισδιάστατης βαλβίδας πνευματικής βαλβίδας
Η τρισδιάστατη βαλβίδα πνευματικής σφαίρας είναι μια αυτοματοποιημένη βαλβίδα που οδηγεί τον πυρήνα της βαλβίδας να περιστρέφεται από έναν πνευματικό ενεργοποιητή για να επιτύχει μεσαία εκτροπή, συρροή ή μεταγωγή κατεύθυνσης ροής. Διαιρείται κυρίως σε δύο τύπους: τύπου L και Τ-τύπου, κατάλληλο για σενάρια ελέγχου αερίου, υγρού, ατμού και διαβρωτικού μέσου.
L-Type: Η κατεύθυνση ροής μεταβάλλεται περιστρέφοντας τον πυρήνα της βαλβίδας 90 βαθμών για να συνδέσετε τα δύο κατακόρυφα κανάλια (όπως A → B ή A → C), το οποίο είναι κατάλληλο για απαιτήσεις μεταγωγής μέσου κατεύθυνσης ροής. T-Type: Τα τρία κανάλια μπορούν να συνδεθούν μεταξύ τους ή να κλείσουν ανεξάρτητα, υποστηρίζοντας τη μέση συρροή (A+B → C) ή την εκτροπή (A → B+C) και τον ευέλικτο έλεγχο σύνθετων συστημάτων αγωγών.
Χαρακτηριστικά σχεδιασμού κλειδιών
(-30 ~ 180 βαθμοί) ή ppl ({{5} ~ 250 βαθμοί) για τη σφραγίδα καθίσματος, το επίπεδο διαρροής μέχρι την κατηγορία ANSI VI; Pneumatic Actuator: Υποστηρίζει διπλή δράση (πηγή αερίου 5 ~ 7bar) ή μεμονωμένη δράση (αυτόματη επαναφορά όταν χάνεται η πίεση), ενσωματωμένο με τον προσαρμογέα πλατφόρμας ISO 5211, τον διακόπτη ορίου και άλλα αξεσουάρ. Innovative design: quick Δομή εγκατάστασης: Μέσω του συνδυασμού κωνικού κυρτή δακτύλιος και δακτυλίου σφιγκτήρα Haff, η σύνδεση φλάντζας/σφιγκτήρα μπορεί να συσσωρευτεί και να αποσυναρμολογηθεί (όπως το σενάριο DN50 ~ DN600) ; Module Protection: Ορισμένα μοντέλα διαθέτουν ενσωματωμένη μαγνητική πλάκα σύνδεσης και μηχανισμό επαναφοράς ελατηρίου για να αποτρέψουν τη συσσώρευση ακαθαρσιών στη διεπαφή φλάντζας όταν δεν χρησιμοποιείται.
προδιαγραφή τρισδιάστατης βαλβίδας πνευματικής βαλβίδας
|
είδος |
αξία |
|
Εγγύηση |
1 έτος |
|
Τύπος |
Βαλβίδες με μπάλα |
|
Προσαρμοσμένη υποστήριξη |
ΚΑΕ |
|
Τόπος προέλευσης |
Henan, Κίνα |
|
Επωνυμία |
Γρηγώ |
|
Αριθμός μοντέλου |
PT+DN25 |
|
Εφαρμογή |
Γενικός |
|
Θερμοκρασία μέσων |
Κανονική θερμοκρασία |
|
Εξουσία |
Πνευματικός |
|
Μέσα ενημέρωσης |
Νερό |
|
Μέγεθος θύρας |
1'' |
|
Δομή |
ΜΠΑΛΑ |
|
Υλικό σώματος |
Από ανοξείδωτο χάλυβα |
|
Πίεση εργασίας |
16 μπαρ |
|
Μούβ |
1 τεμ. |
|
Πιστοποιητικό |
Πιστοποίηση CE |
|
Πρότυπο ή μη τυπικό |
πρότυπο |
|
Θερμοκρασία εργασίας |
-20~200 |
|
Συσκευασία |
Ξύλιμο κουτί |
|
Μάρκα |
Autorun |
|
Χρώμα |
Προσαρμοσμένο χρώμα |
|
Σύνδεση |
Νήμα |
Τεχνικές παραμέτρους και σημεία επιλογής
| Οροι | Τεχνικοί δείκτες | Σενάρια προσαρμογής |
|---|---|---|
| Μετρική πίεση | PN1.6 ~ 6.4MPa (έως PN25) | Χημικά συστήματα υψηλής πίεσης και εξόρυξης |
| -remperature Range | -30 βαθμός ~ 250 βαθμοί (εξαρτάται από το υλικό σφράγισης) | Ατμός υψηλής θερμοκρασίας (σφραγίδα ppl) |
| Λειτουργία συσχέτισης | Φλάντζα (GB/T 9113), Σφίξτε γρήγορη εγκατάσταση (υγειονομική ποιότητα) | Τρόφιμα/Φαρμακευτικό Ασπτικό Χωρίς Λειτουργία |
| ΕΠΙΛΟΓΕΣ Υλικών | Σώμα βαλβίδας: 304/316L ανοξείδωτος χάλυβα. Σφαίρα βαλβίδας: καουτσούκ επικαλυμμένο μέταλλο ή όλο το χάλυβα | Για διαβρωτικά μέσα, επιλέξτε 316L |

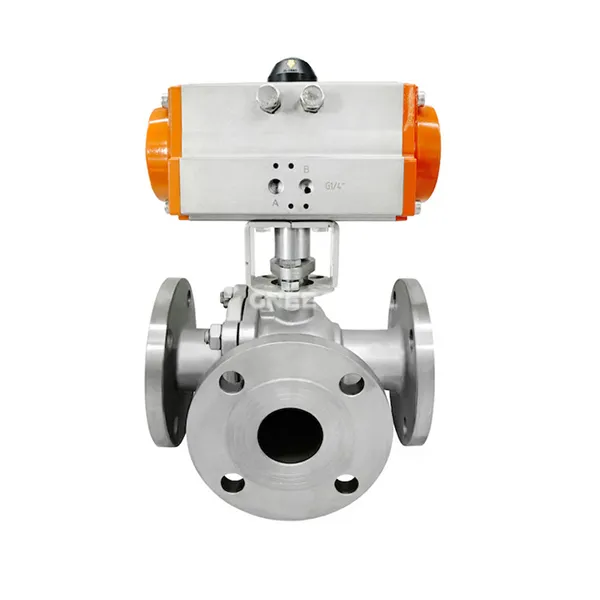

GNEE τριπλής πνευματική βαλβίδα μπάλας
Αιτήσεις
Χημική/Ενέργεια:
Έλεγχος εκτροπής ατμού υψηλής θερμοκρασίας (τύπος Τ, PN16, σφραγίδα PTFE).
ΣΥΣΤΗΜΑ ΣΥΝΟΛΙΚΗΣ ΣΥΝΟΛΙΚΗΣ ΑΝΤΙΠΡΟΣΩΠΟΥΣ (L-TYPE, 316L Βαλβίδα).
Τρόφιμα/Φαρμακευτικά:
Ο καθαρισμός CIP του αγωγού (σφιγκτήρας γρήγορης εγκατάστασης, RA μικρότερη ή ίση με 0.
Επεξεργασία νερού/εξόρυξη:
Μεταφορά πολλαπλών κατευθυντικών ιλυμάτων (σώμα βαλβίδας με καουτσούκ, σχεδιασμός φθοράς κατά των σωματιδίων).
