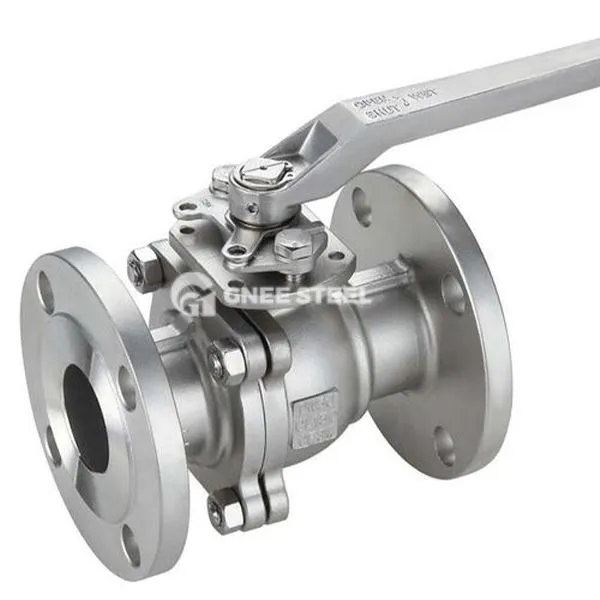

Βαλβίδα ατμού

Οι βαλβίδες ατμού είναι εξειδικευμένες βαλβίδες για τον έλεγχο των μέσων ατμού περιστρέφοντας μια σφαίρα. Το συστατικό πυρήνα είναι μια σφαίρα με κυκλικό κανάλι. Όταν η σφαίρα περιστρέφεται κατά 90 μοίρες, το κανάλι είναι ευθυγραμμισμένο ή ευθυγραμμισμένο με τη διαδρομή ροής του σώματος της βαλβίδας για να επιτευχθεί ροή ατμού ή αποκοπή, αντίστοιχα.

Βασικά χαρακτηριστικά
Αντίσταση υψηλής θερμοκρασίας

Το σώμα της βαλβίδας είναι κατασκευασμένο από SUS316L, χάλυβα κράματος WC6 κ.λπ. και μπορεί να αντέξει τις θερμοκρασίες του ατμού έως και 450 μοίρες. Τα μέρη σφράγισης είναι κατασκευασμένα από παρεμβύσματα με γραφίτη.
Οι σφραγίδες είναι κατασκευασμένες από παρεμβύσματα τραύματος γραφίτη ή μεταλλικές σκληρές σφραγίδες για να εξασφαλιστεί η αξιοπιστία σφράγισης σε υψηλές θερμοκρασίες.
Αντοχή σε υψηλή πίεση

Fully welded structural design, pressure rating up to Class 600~2500, suitable for main steam pipelines of thermal power plants (pressure >10MPa).
Σχεδιασμός χαμηλής ροής

Η διαδρομή ροής πλήρους διαμέτρου (η διάμετρος του στόματος είναι η ίδια με τον αγωγό), μειώνοντας την απώλεια στροβιλισμού, η πτώση πίεσης είναι 30% ~ 50% χαμηλότερη από τη βαλβίδα πύλης.

Μέγεθος βαλβίδας ατμού

Μέγεθος σύνδεσης από 1/8 ίντσες έως 2 ίντσες,

Διάμετρος από 4mm έως 50mm,

Πίεση από 1,6MPa έως 50MPa.

Συνδέσμοι βαλβίδων ατμού

Θηλυκό νήμα BSP, NPT, PT (1/8 "~ 2")

Αρσενικό νήμα M, LR, SR (M16*1.5 ~ M60*2)

Υλικά βαλβίδων ατμού:

1. Χάλυβα άνθρακα

2. Χάλυβα χωρίς δίσκο (SS316, SS304)

Αύξηση επιφάνειας βαλβίδας ατμού:

1.-φωσφορικό βερνίκι (μαύρο χρώμα)

2.G-ηλεκτροδιαλρωματογραφημένο κίτρινο ψευδάργυρο (κίτρινο χρώμα)

3.G-ηλεκτροδιαλρωματογραφημένο κίτρινο ψευδάργυρο (λευκό χρώμα)



βαλβίδα ατμού



Σημεία επιλογής
Αντιστοίχιση παραμέτρων

Πίεση εργασίας: Επιλέχθηκε σύμφωνα με την πίεση σχεδιασμού του αγωγού ατμού (π.χ. 1.6MPa, 2.5MPa, 4. 0 MPa);
Μεσαία θερμοκρασία: Περισσότερο από 300 βαθμοί πρέπει να χρησιμοποιείτε μεταλλικό σκληρό σφραγίδα + δομή θερμότητας.
Επιλογή υλικού

Συμβατικές συνθήκες: Το σώμα της βαλβίδας είναι κατασκευασμένο από χυτοσίδηρο WCB και το κάθισμα της βαλβίδας είναι κατασκευασμένο από σύνθετο υλικό {0}} PTFE.
Corrosive Steam: Επιλογή προτεραιότητας από ανοξείδωτο χάλυβα Duplex (2205) ή κράμα μονοκόμων.

Προδιαγραφή συντήρησης
Καθημερινή επιθεώρηση

Μηνιαία ανίχνευση διαρροής επιφάνειας σφράγισης (χρησιμοποιώντας υπερύθρων θερμόμετρου για την παρακολούθηση των μεταβολών της θερμοκρασίας).
Περιοδική λίπανση του στελέχους της βαλβίδας (συνιστώμενος κύκλος 6 μηνών) με λίπος υψηλής θερμοκρασίας (π.χ. μολυκώτης 111).
Αναθεώρηση διαστήματος

Μετά από 3 χρόνια συνεχούς λειτουργίας ή 5000 ανοίγματα και κλεισίματα, η βαλβίδα πρέπει να αποσυναρμολογηθεί για να αντικαταστήσει τη σφραγίδα και τη συσκευασία του καθίσματος.
Οι βαλβίδες συγκολλημένης σφαίρας απαιτούν δοκιμή διείσδυσης (PT) ή ακτινογραφικές δοκιμές (RT) για να εξασφαλιστεί η ακεραιότητα της συγκόλλησης.
Σημείωση: Όταν χρησιμοποιούνται βαλβίδες με σφαίρα ατμού σε συνδυασμό με μετρητές ροής ατμού εισαγωγής (όπως ο τύπος LUC), είναι απαραίτητο να διατηρηθεί το ανάντη ευθεία τμήμα σωλήνα μεγαλύτερο ή ίσο με 10D για να εξασφαλιστεί η ακρίβεια της μέτρησης.
