Οι σφαιρικές βαλβίδες διαχωρισμού αποτελούνται από ένα σώμα βαλβίδας χωρισμένο σε δύο ή περισσότερα μέρη, τα οποία στη συνέχεια βιδώνονται γύρω από μια σφαίρα μέσω μιας φλάντζας σύνδεσης. Αυτές οι βαλβίδες βρίσκουν εφαρμογές σε βιομηχανίες όπως η παραγωγή πετρελαίου και φυσικού αερίου, η μεταφορά, η διανομή, η επεξεργασία, η χημική και η πετροχημική διύλιση. Λόγω της δυνατότητας διαχωρισμού του σώματος για εύκολη πρόσβαση στα εσωτερικά εξαρτήματα, οι σφαιρικές βαλβίδες προτιμώνται σε σενάρια όπου η περιοδική συντήρηση της βαλβίδας είναι απαραίτητη λόγω της φύσης των μέσων ή των περιβαλλοντικών συνθηκών.
Προδιαγραφές σφαιρικών βαλβίδων διαιρούμενου σώματος
| Εύρος μεγέθους | Υλικά Σώματος |
| 2″- 48″ (50mm-1200mm) | Ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κράμα χαλκού, κράμα χάλυβα, κ.λπ |
| Εύρος θερμοκρασίας | Υλικό στελέχους |
| -196 έως 400 μοίρες | Ανοξείδωτο ατσάλι |
| Αξιολογήσεις πίεσης | Βαθμολογία διακοπής |
| Κατηγορία 150 έως Class 2500, PN 2,5 έως PN420,10K-20K | Μηδενική διαρροή |
| Υλικά μπάλας | Τύπος σώματος |
| Ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κράμα χαλκού, κράμα χάλυβα κ.λπ | Διπλή φλάντζα, Πισινή συγκόλληση |
| Πρότυπο σχεδίασης | Διάτρηση φλάντζας |
| API608,API 6D,EN1983,ISO17292,GOST | ASME B16.5, EN 1092-1, GOST 33259 |
| Πρότυπο δοκιμών | Πιστοποιήσεις |
| API 598,EN12266-1,ISO 5208 | API 6D, CE, EAC, SIL3, ISO 19001, API 607, API 6FA |
| Πρόσωπο με πρόσωπο | Φυγικές Εκπομπές |
| API 6D,ISO 5752,ASME B16.10,EN558-1 | ISO 158484-1 |
| Εφαρμογές | Λειτουργία |
| Αγωγός πετρελαίου και φυσικού αερίου, υπεράκτιες πλατφόρμες, χερσαία τερματικά, διακοπή λειτουργίας έκτακτης ανάγκης, απομόνωση αναρρόφησης και εκκένωσης, μπλοκ και παράκαμψη, μονάδες άντλησης, συμπίεσης και επανέγχυσης, σταθμοί μέτρησης, παγίδες χοίρων, ολισθητήρες υπέρτασης, απομόνωση απομάκρυνσης από κοκκοποίηση, υπηρεσίες θαμμένου νερού ( άλμη) Υπηρεσίες | Γρανάζια, Σκουλήκια, Ηλεκτρικά, Πνευματικά, κ.λπ |
| Υλικά καθισμάτων | |
| PTFE, RPTFE, PCTFE, ΝΑΥΛΟΝ, DEVLON, PEEK, κλπ (Μαλακό κάθισμα) | Επίστρωση STL, TCC, NI55, NI60, κλπ (Μεταλλικό κάθισμα) |

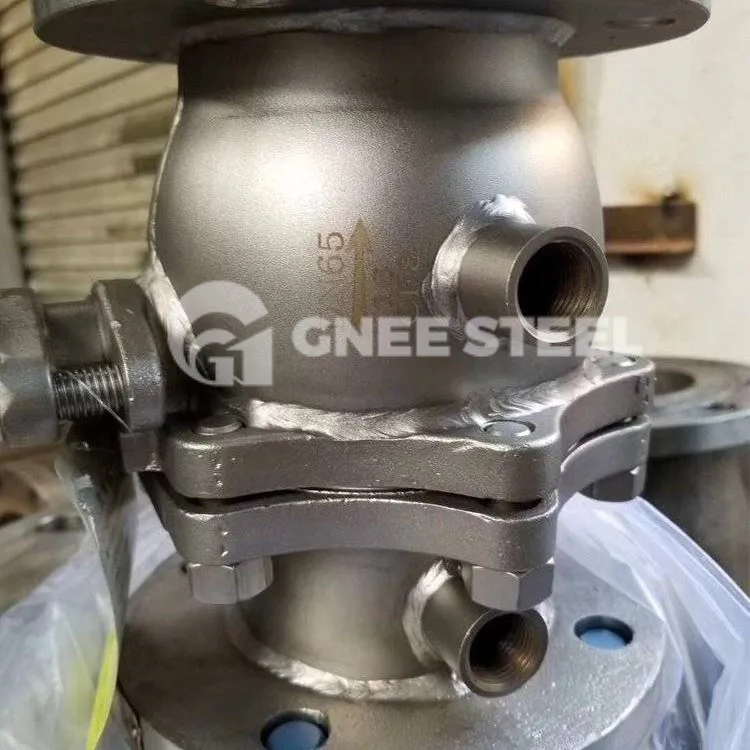

Σφαιρικές βαλβίδες σχιστού σώματος
Ποια είναι τα πλεονεκτήματα των σφαιρικών βαλβίδων διαίρεσης;
Το πιο προφανές πλεονέκτημα των σφαιρικών βαλβίδων διαίρεσης είναι η ευκολία συντήρησης: δύο ή τρία μέρη με φλάντζα μπορούν να διαχωριστούν για να παρέχουν πρόσβαση στο εσωτερικό. Η βαλβίδα μπορεί να καθαριστεί και να συντηρηθεί χωρίς να την αφαιρέσετε από το σύστημα σωληνώσεων, παρατείνοντας έτσι τη διάρκεια ζωής της βαλβίδας και εξοικονομώντας κόστος αντικατάστασης της εγκατάστασης. Οι σφαιρικές βαλβίδες διαίρεσης επιλέγονται συχνά για συνδέσεις σωληνώσεων με φλάντζα ANSI, οι οποίες απαιτούνται ή προτιμώνται σε ορισμένα συστήματα σωληνώσεων.
Ποια είναι τα μειονεκτήματα των σπασμένων σφαιρικών βαλβίδων;
Αν και οι σφαιρικές βαλβίδες προσφέρουν ευκολία όσον αφορά τη συντήρηση, δεν είναι η σωστή επιλογή για όλες τις εφαρμογές. Οι βαλβίδες διαχωρισμού τείνουν να είναι πιο ακριβές από τις τυπικές σφαιρικές βαλβίδες. Οι σφαιρικές βαλβίδες ενός ή δύο τεμαχίων μπορεί να είναι πιο κατάλληλες για λιγότερο απαιτητικές εφαρμογές όπου η βαλβίδα μπορεί να διαρκέσει για πολλά χρόνια πριν αποτύχει. Επιπλέον, οι βαλβίδες διαχωρισμού είναι συνήθως διαθέσιμες μόνο με συνδέσεις σωληνώσεων με φλάντζα ANSI, επομένως δεν είναι συμβατές με άλλα πρότυπα σύνδεσης.
