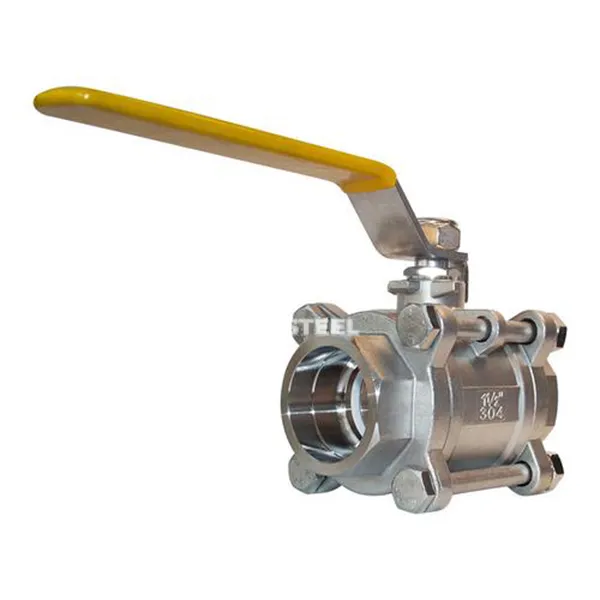

Βαλβίδα συγκόλλησης

Η βαλβίδα μπάλας συγκόλλησης συγκόλλησης συνδέεται με τον αγωγό με συγκόλληση υποδοχής. Τα τμήματα ανοίγματος και κλεισίματος είναι σφαίρες με κυκλικά κανάλια. Το μέσο μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί ή η κατεύθυνση ροής μπορεί να ελεγχθεί με περιστροφή 90 μοιρών. Χρησιμοποιείται κυρίως σε συστήματα αγωγών νερού, πετρελαίου, αερίου και διαβρωτικών υγρών (όπως οξέα και αλκαλικά). Το εύρος πίεσης είναι συνήθως 1 6-6.

Δομή και χαρακτηριστικά του πυρήνα
‌ Σχεδιασμός σώματος βαλβίδας‌

‌ ΜΕΘΟΔΟΣ ΣΥΝΔΕΣΗΣ: Η σύνδεση συγκόλλησης υποδοχής (SW) υιοθετείται, η οποία είναι προσαρμοσμένη στο πρότυπο ASME B16.11, εύκολη στην εγκατάσταση και εξαιρετική σφράγιση. ‌Material‌: Το σώμα της βαλβίδας είναι κυρίως κατασκευασμένο από ανοξείδωτο χάλυβα 304/316L ή διπλό χάλυβα, ο οποίος έχει ισχυρή αντοχή στη διάβρωση και είναι κατάλληλη για σύνθετες συνθήκες εργασίας, όπως μέσα που περιέχουν θείο. ‌-structural μορφή: ‌ Three-Piece ‌: αποτελείται από ένα σώμα βαλβίδας, ένα κάλυμμα βαλβίδας και ένα δίσκο βαλβίδας, ο οποίος είναι εύκολο να αποσυναρμολογηθεί και να διατηρηθεί (όπως ο τύπος Q61F). ‌ Full Bore/μειωμένη διάτρηση: Ο σχεδιασμός πλήρους οπής μειώνει την απώλεια πίεσης και η μειωμένη δομή διάτρησης είναι κατάλληλη για σκηνές με περιορισμένο χώρο.
‌
Στεγασία και σύστημα κίνησης‌
‌Sealing Type‌:
‌Soft Seal‌: PTFE ή κάθισμα βαλβίδας από καουτσούκ, επίπεδο διαρροής μέχρι ANSI VI, κατάλληλο για καθαρά υγρά.
‌ Hard Seal‌: Stellite 6, ανθεκτικό στη φθορά των σωματιδίων και την υψηλή θερμοκρασία (μικρότερη ή ίση με 450 βαθμούς).
‌ Drive Mode‌: Χειροκίνητος, πνευματικός ή ηλεκτρικός ενεργοποιητής, χρόνος απόκρισης πνευματικής απόκρισης μικρότερος ή ίσος με 0 05 δευτερόλεπτα, υποστηρίζει το τηλεχειριστήριο.

Μεγέθη: 1/2 "- 2", dn 15 - dn 50mm

Αξιολόγηση πίεσης: Class150/600/800/1500/2500lb

Υλικό του σώματος βαλβίδας: A105, F304, F304L, F316, F316L, 4A, F51, κλπ.

Λειτουργεί από: μοχλό, εργαλείο ή πνευματικό, υδραυλικό και ηλεκτρικό ενεργοποιητή

Μέσα: φυσικό αέριο, λάδι, νερό, οξύ

Φόρμα σύνδεσης: Βιδούμενα, SW, BW τελειώνει.

Κανάλι: Ευθεία μέσω τύπου

Πρότυπα:

Σχεδιασμός: ASME B16.34 / BS 5351.

Πρόσωπο: Πρότυπο κατασκευαστή.

Τέλος στο τέλος: Πρότυπο κατασκευαστή.

Τέλος με σπείρωμα: ASME B1.20.1.

Socket Welding & BW End: ASME B16.11.

Δοκιμή: API 598/BS 6755.

Δοκιμή ασφαλούς πυρκαγιάς: API 597/API 6FA.



βαλβίδα συγκόλλησης



Αιτήσεις
Petrochemical: Κοπή του αγωγού ξινού φυσικού αερίου (Q41F -160 p τύπου), χρησιμοποιώντας το σώμα βαλβίδας 316L + συνδυασμός σκληρής σφράγισης.
Ενέργεια και ισχύς: Μεσαίο μετατόπιση του συστήματος αποθήκευσης ενέργειας λιωμένου άλατος, αντίσταση θερμοκρασίας 450 βαθμούς /αντίσταση πίεσης 32MPa.
Φαρμακευτικά και τρόφιμα: SUS316 γυαλισμένη βαλβίδα σώμα + μαλακή σφραγίδα, πληρούν τις απαιτήσεις της πιστοποίησης υγιεινής.
Επεξεργασία νερού: προσθήκη επεξεργασίας λυμάτων υψηλής πίεσης, κατάλληλη για άνοιγμα και κλείσιμο υψηλής συχνότητας (μεγαλύτερη ή ίση με 100, 000 Times Life).
