1. Ορισμός και βασική δομή

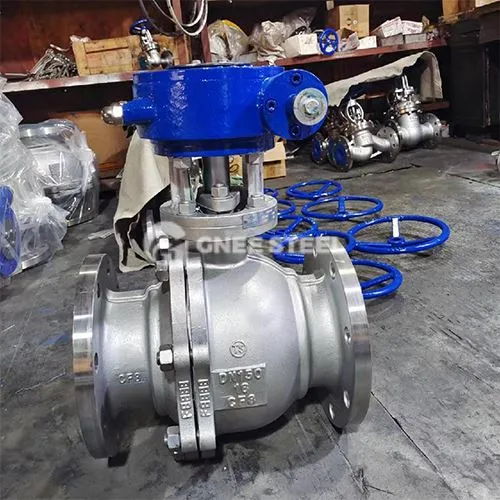

Η μειωμένη πλωτή βαλβίδα με πλωτή σφαιρική βαλβίδα (ή μειωμένη πλωτή βαλβίδα σφαιρών) είναι ένας ειδικός τύπος πλωτής βαλβίδας σφαιρών, η διάμετρος της διαφοράς διαφοράς της σφαίρας είναι ελαφρώς μικρότερη από την εσωτερική διάμετρο του αγωγού, καθιστώντας την εφαρμογή για καταστάσεις όπου ο έλεγχος της ροής ή η προσαρμογή σε ένα σύστημα αγωγών με υψηλή πίεση είναι απαραίτητη.
Βασικά χαρακτηριστικά:
Μειωμένη σχεδίαση διάτρησης: Η διάμετρος της διέλευσης της σφαίρας μειώνεται (συνήθως 80-90% της εσωτερικής διαμέτρου του αγωγού) για τη βελτιστοποίηση της σταθερότητας υπό διαφορικές συνθήκες υψηλής πίεσης μειώνοντας την επιφάνεια διατομής της ροής.
Πλωτή σφράγιση: Η μπάλα μετακινείται στο κάθισμα της βαλβίδας στο άκρο της εξόδου κάτω από τη μέτρια πίεση, σχηματίζοντας μια ειδική πίεση σφράγισης και εξασφαλίζοντας αμφίδρομη σφράγιση.
2. Η σκηνή εφαρμογής και τα πλεονεκτήματα
Ισχύοντα πεδία:
Σύστημα διαφοράς υψηλής πίεσης: όπως σταθμοί ρύθμισης της πίεσης φυσικού αερίου, αγωγοί εξόδου χημικών αντιδραστήρων, μειώνοντας τον σχεδιασμό μπορεί να μειώσει την επίδραση των διακυμάνσεων του ρυθμού ροής στην επιφάνεια στεγανοποίησης.
Περιβάλλον περιορισμένου χώρου: Λόγω της συμπαγούς δομής του σώματος της βαλβίδας, είναι κατάλληλη για σκηνές με περιορισμένο χώρο εγκατάστασης.
Πλεονεκτήματα απόδοσης:
Σταθερότητα υψηλής πίεσης: Η μειωμένη διάμετρος μειώνει την άμεση επίδραση του μέσου στο κάθισμα της βαλβίδας, κατάλληλο για συνθήκες υψηλής πίεσης μικρότερες ή ίσες με 32. 0 MPa.
Κόστος αποδοτικό: Σε σύγκριση με τις βαλβίδες πλήρους οπής, ο σχεδιασμός μειωμένης διάτρησης μπορεί να μειώσει το κόστος του υλικού, ενώ ανταποκρίνεται στις ανάγκες συγκεκριμένων συνθηκών λειτουργίας.
3. Σύγκριση με πλήρεις βαλβίδες πλωτής μπάλας
| Οροι | Μειωμένη βαλβίδα πλωτής μπάλας | Πλήρης βαλβίδα πλωτής μπάλας |
|---|---|---|
| Μέσω διαμέτρου | Ελαφρώς μικρότερη από την εσωτερική διάμετρο του σωλήνα (80-90 %) | Ίσο με την εσωτερική διάμετρο του σωλήνα |
| Χαρακτηριστικά αντίστασης ροής | Υψηλότερο (αυξημένος ρυθμός ροής) | Πολύ χαμηλό (σχεδόν μηδενική πτώση πίεσης) |
| Ισχύουσα πίεση | Διαφορά υψηλής πίεσης (μικρότερη ή ίση με 32. 0 MPA) | Μεσαία και χαμηλή πίεση (μικρότερη ή ίση με 16. 0 MPa) |
4. Κύριες διαστάσεις
