Περιγραφή προϊόντων

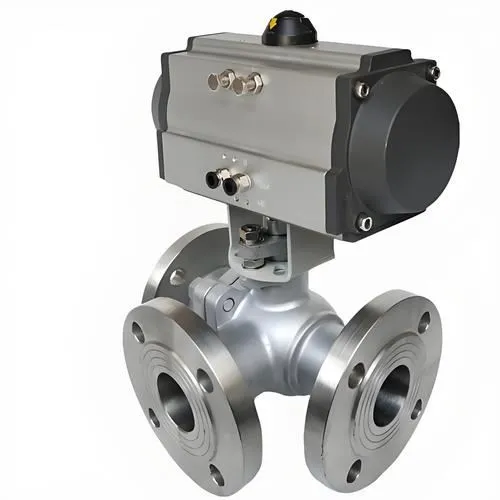

Η πνευματική σφαιρική βαλβίδα με φλάντζα τριών κατευθύνσεων-είναι μια περιστροφική σφαιρική βαλβίδα τριών- καναλιών που χρησιμοποιείται για εκτροπή μέσων, συγχώνευση και εναλλαγή κατεύθυνσης ροής. Οποιοσδήποτε από τους σωλήνες μπορεί να χρησιμοποιηθεί ως είσοδος ή έξοδος. Διατίθεται σε δύο τύπους: πνευματική σφαιρική βαλβίδα τριών κατευθύνσεων-τύπου L-τύπου L-και πνευματική σφαιρική βαλβίδα τριών κατευθύνσεων-τύπου Τ-, για την κάλυψη διαφορετικών απαιτήσεων λειτουργίας της διαδικασίας. Η πνευματική σφαιρική βαλβίδα τριών κατευθύνσεων-τύπου L-κόβει δύο από τους τρεις σωλήνες, ενώ η πνευματική σφαιρική βαλβίδα τριών κατευθύνσεων-τύπου Τ- συγχωνεύει ή διαιρεί τους τρεις συνδεδεμένους σωλήνες. Όταν συνδυάζεται με ηλεκτρικό ρυθμιστή βαλβίδας, η πνευματική σφαιρική βαλβίδα με φλάντζα τριών{14}δρόμων μπορεί να ελεγχθεί εισάγοντας ένα σήμα DC 4~20mA και μια παροχή αέρα 0,4~0,7MPa για ρύθμιση παραμέτρων όπως η πίεση, ο ρυθμός ροής, η θερμοκρασία και η στάθμη υγρού. Μπορεί επίσης να εξοπλιστεί με διακόπτη ορίου διαδρομής, ηλεκτρομαγνητική βαλβίδα, βαλβίδα μείωσης πίεσης και παροχή αέρα 0,4-0,7 MPa για να επιτύχει λειτουργία on/off και να στείλει δύο ζεύγη παθητικών σημάτων επαφής για να υποδείξει το άνοιγμα και το κλείσιμο της βαλβίδας. Χρησιμοποιείται ευρέως στις βιομηχανίες χημικών, πετρελαίου, κλωστοϋφαντουργίας, ενέργειας, τροφίμων και φαρμακευτικών προϊόντων, ψύξης, αεροπορίας, αεροδιαστημικής και χαρτιού.
Προδιαγραφές προϊόντων
| Είδος | Παράμετροι |
|---|---|
| Ονομαστική Διάμετρος | DN15~200mm |
| Μέθοδος Σύνδεσης | Φλάντζα |
| Διαμόρφωση κυλίνδρου | Σειρά AT, σειρά GT και εισαγόμενη σειρά ενεργοποιητών |
| Τύπος κυλίνδρου | Διπλής-ενέργειας, μονής-ενέργειας (επιστροφή την άνοιξη) |
| Μέθοδος Ελέγχου | Αντιστροφή, Εκτροπή |
| Ονομαστική πίεση | 16, 25 bar (Παρακαλούμε προσδιορίστε κατά την παραγγελία για απαιτήσεις υψηλότερης πίεσης) |
| Πίεση τροφοδοσίας αέρα | Διπλή-ενέργεια: 4~8bar; Απλή-δράση: 5~8 bar |
| Μέτρια Θερμοκρασία | W1: -40~180 μοίρες; W2: -40~300 μοίρες; W3: -30~425 μοίρες; W4: -40~425 μοίρες |
| Θερμοκρασία περιβάλλοντος | Τυπικός τύπος: -20~80 μοίρες |
| Υλικό σώματος βαλβίδας | Ανθρακούχο χάλυβα (C), Ανοξείδωτο χάλυβα (P4, P6) |
| Υλικό σφράγισης | Πολυτετραφθοροαιθυλένιο (F), Παρα-φαινυλένιο (PPL), Σκληρό σφράγισμα μετάλλου (H), Καρβίδιο με τσιμέντο (Y) |
Κύρια υλικά
| Αύξων αριθμός | Όνομα μέρους | Υλικό (Γ) | Υλικό (P4) | Υλικό (P6) |
|---|---|---|---|---|
| 1 | Σώμα δεξιά βαλβίδας | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | Παξιμάδι | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 3 | Τσιμούχα | Σύνθετη φλάντζα από PTFE/Γραφίτη | ||
| 4 | Μπουλόνι | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 5 | Σώμα βαλβίδας | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 6 | Κάθισμα βαλβίδας | PTFE/Νάιλον/Παραφαινυλένιο/Μεταλλικό Σκληρό Σφράγισμα | ||
| 7 | Μπάλα | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 8 | Στέλεχος βαλβίδας | 1 γρ 13 | 1Gr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 9 | Τσιμούχα | PTFE | PTFE | PTFE |
| 10 | Συσκευασία | PTFE/Εύκαμπτος γραφίτης | ||
| 11 | Πυκνός | Ρουλεμάν PTFE Composite | ||
| 12 | Αδένας | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 13 | Μπουλόνι | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 14 | Μπουλόνι | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 15 | Βάση σύνδεσης | 1Gr18Ni9Ti | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 16 | Μπουλόνι | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 17 | Συνδετικό μανίκι | 35 | 1Gr18Ni9Ti | 1Gr18Ni9Ti |
| 18 | Πνευματική Συσκευή | Εξηλασμένο κράμα αλουμινίου | ||
| 19 | Ένδειξη θέσης | Πλαστική ύλη | Πλαστική ύλη | Πλαστική ύλη |
Εφαρμογές
Χημική Βιομηχανία: Έλεγχος της κατεύθυνσης ροής και της εκτροπής όξινων και αλκαλικών διαλυμάτων και οργανικών διαλυτών.
Βιομηχανία πετρελαίου και φυσικού αερίου: Ρύθμιση της διανομής και της ανάμειξης των μέσων σε αγωγούς πετρελαίου και φυσικού αερίου.
Βιομηχανία ισχύος: Έλεγχος της ροής και της πίεσης ατμού για τη διασφάλιση σταθερής λειτουργίας της γεννήτριας.
Βιομηχανία Τροφίμων και Ποτών: Επίτευξη ακριβούς ελέγχου ρευστών στη μεταφορά πρώτων υλών και την επεξεργασία προϊόντων (τηρώντας τα πρότυπα υγιεινής).
Περιβαλλοντική Επεξεργασία Νερού: Έλεγχος αγωγών σε διαδικασίες μεταγωγής και καθαρισμού λυμάτων.
Marine and Marine Engineering: Ρύθμιση της ροής και της πίεσης συστημάτων καυσίμου και συστημάτων ψύξης.
