Υψηλή πίεση σφυρήλατο βαλβίδα

Η σφυρήλατη βαλβίδα σφαιρών υψηλής πίεσης είναι ένας τύπος βαλβίδας σφαίρας που κατασκευάζεται με διαδικασία σφυρηλάτησης, μέσω χύτευσης υψηλής θερμοκρασίας και υψηλής πίεσης για να ενισχυθεί η πυκνότητα και η αντοχή του υλικού, είναι κατάλληλο για το άνοιγμα και το κλείσιμο των συστημάτων αγωγών υψηλής πίεσης, όπως το πετρέλαιο, το φυσικό αέριο, η ρύθμιση της ροής και η απομόνωση των μέσων ενημέρωσης.

Σύνθεση δομής

• Σώμα βαλβίδας και καπό:

Σφυρηλατημένο χάλυβα υλικό (όπως ASTM A105, F316), σχεδιασμός δομής διαχωρισμού τριών σώματος, εύκολο να αποσυναρμολογηθεί και να διατηρηθεί.
Σχεδιασμός δομής πυρκαγιάς, ακραία υψηλή θερμοκρασία μπορεί να διατηρήσει ακόμα την απόδοση σφράγισης.

• Μπάλα και κάθισμα:

Η επιφάνεια της μπάλας είναι γυαλισμένη με καθρέφτη, σχεδιασμός πλήρους οπής (αντίσταση ροής κοντά σε ίσιο σωλήνα), κατασκευασμένο από ανοξείδωτο χάλυβα ή επικάλυψη σκληρού κράματος.
Το κάθισμα της βαλβίδας υιοθετεί μέταλλο σκληρή σφράγιση (κράμα με βάση το νικέλιο) ή μαλακή σφραγίδα (PTFE), προσαρμόζοντας σε υψηλή πίεση, υψηλή θερμοκρασία ή διαβρωτικά μέσα.

• Στελέχη βαλβίδων και ενεργοποιητής:

Κάτω τοποθετημένο στέλεχος βαλβίδας κατά της διάσπασης, ανεστραμμένη δομή σφράγισης για να αποφευχθεί η διαρροή των μέσων.
Εγχειρίδιο υποστήριξης εργαλείων σκουληκιών, πνευματικής, ηλεκτρικής ή υγρής λειτουργίας σύνδεσης.

Ονομαστική διάμετρος (DN)

• Τυπική εύρος: DN15 ~ DN200 (ορισμένα μοντέλα υποστηρίζουν DN50 ~ DN1200 μεγάλη διάμετρο)
• Κοινές προδιαγραφές: 1/4 ίντσες ~ 2 ίντσες (που αντιστοιχεί στο DN6 ~ DN50)

επίπεδο πίεσης

Ονομαστική πίεση (PN):

• Συμβατικά μοντέλα: PN10.0 ~ PN32.0MPa (μερικά έως 42MPa)
• American Standard Βαθμός: ANSI 600, 900, 1500 λίβρες.
• Πίεση εργασίας: Η υψηλότερη υποστήριξη 207bar (περίπου 21MPa)

μέθοδος σύνδεσης

• Σύνδεση με σπείρωμα: NPT, BSPT, DIN και άλλα τυποποιημένα νήματα
• Σύνδεση φλάντζας: Τυπική φλάντζα ή διευρυμένη φλάντζα (όταν σχεδιάζεται πλήρως σακάκι)
• Σύνδεση συγκόλλησης / Ferrule: Για σενάρια υψηλής πίεσης μικρής διαμέτρου (όπως DN15 ~ DN50)

Ισχύουσα θερμοκρασία και μέσο

Εύρος θερμοκρασίας: -29 βαθμοί ~ 550 βαθμοί (συμβατικά μοντέλα για -20 βαθμούς ~ 232 βαθμοί)
Ισχύον μέσο:

• Γενικός τύπος: νερό, ατμός, λάδι, φυσικό αέριο
• Ειδικός τύπος: ιλύος που περιέχει στερεά σωματίδια, διαβρωτικά αέρια/υγρά (πρέπει να ταιριάζει με το υλικό από ανοξείδωτο χάλυβα ή καρβίδιο)

Δομές και παράμετροι σχεδιασμού

• Υλικό σώματος βαλβίδας:

Χάλυβα άνθρακα (ASTM A105), ανοξείδωτος χάλυβα (304/316), σφυρήλατο χάλυβα

• Μορφή σφραγίδας:

Μαλακή σφράγιση: ενισχυμένο πολυτετραφθοροαιαιθυλένιο (PTFE / PEEK), θερμοκρασία μικρότερη ή ίση με 232 βαθμούς Γ
Μεταλλική σφραγίδα: κράμα με βάση το νικέλιο ή σκληρή επικάλυψη, αντίσταση υψηλής θερμοκρασίας / υψηλής πίεσης

• Μέθοδος οδήγησης:

Εγχειρίδιο (σκουλήκι/λαβή), πνευματικά, ηλεκτρικά

Χαρακτηριστικά σχήματος και εγκατάστασης

• Σχεδιασμός διαδρομής ροής: Πλήρης με διάμετρο (αντίσταση ροής κοντά στον ευθεία σωλήνα) ή μειωμένη (για μικρό έλεγχο ροής)
• Μήκος δομής: Σύμφωνα με τη διαφορετική διάμετρο, το εύρος των 90mm ~ 530mm (όπως το DN15 αντιστοιχεί σε 90mm, το DN200 αντιστοιχεί σε 530mm)
• Σχεδιασμός πυρκαγιάς: Δομή αντι-αποκαταστάσεων βαλβίδων, μεταλλική σφραγίδα πυροσβεστική απόλυση.

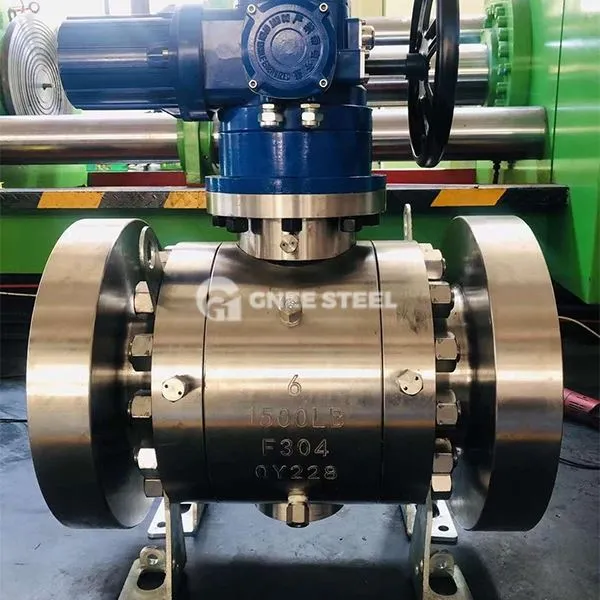

Gnee Υψηλής πίεσης σφυρήλατο βαλβίδα



Χαρακτηριστικά και οφέλη

• Υψηλή δύναμη και αξιοπιστία:

Η διαδικασία σφυρηλάτησης ενισχύει την αντοχή σε εφελκυσμό και την αντοχή στην κρούση του υλικού, κατάλληλο για περιβάλλοντα υψηλής πίεσης άνω των 42MPa.
Πυροσβεστική και αντι-στατική σχεδίαση, ασφαλής λειτουργία υπό ακραίες συνθήκες εργασίας.

• Εξαιρετική απόδοση σφράγισης:

Διπλή δομή επιφάνειας σφράγισης (μέταλλο σε μέταλλο/μαλακή σφραγίδα), για να επιτευχθεί μηδενική διαρροή, μπορεί επίσης να χρησιμοποιηθεί σύστημα κενού.
Η επιφάνεια σφράγισης είναι ανθεκτική στη διάβρωση και διατηρεί υψηλή απόδοση σφράγισης μετά από μακροχρόνια χρήση.

• Ευκολία και οικονομία:

Γρήγορο άνοιγμα και κλείσιμο με περιστροφή 90 μοιρών, χαμηλή ροπή λειτουργίας και τηλεχειριστήριο.
Η αντίσταση ροής είναι πολύ μικρή, μειώνοντας την κατανάλωση ενέργειας. Το κόστος συντήρησης είναι χαμηλότερο από τις βαλβίδες πύλης ή σφαίρας.

Αιτήσεις

• Μεταφορά ενέργειας: Λάδι, αγωγός μεγάλων αποστάσεων φυσικού αερίου και σύστημα αερίου πόλης.
• Χημική και ηλεκτρική ενέργεια: ατμός υψηλής πίεσης, οξύ και αλκαλικά μέσα και έλεγχος κυκλοφορούντος νερού υψηλής θερμοκρασίας.
• Ειδικές συνθήκες εργασίας: οξυγόνο, υπεροξείδιο του υδρογόνου, αιθυλένιο και άλλοι επικίνδυνοι αγωγοί μέσων.

• Μεσαία προσαρμοστικότητα: Ο μόνος τύπος βαλβίδας που μπορεί να ανταποκριθεί ταυτόχρονα στην υψηλή πίεση, την υψηλή θερμοκρασία, την ισχυρή διάβρωση και τον έλεγχο των επικίνδυνων μέσων.
• Σχεδιασμός μακράς ζωής: Σφυρήλατο αντοχή στην κόπωση του υλικού, δομή σφράγισης ανθεκτικό στη φθορά, μειώνει τη συχνότητα αντικατάστασης.
• Ασφάλεια: Πυρκαγιά, έκρηξη και αντιαντατικά χαρακτηριστικά σύμφωνα με τα πρότυπα ασφάλειας υψηλού κινδύνου.
