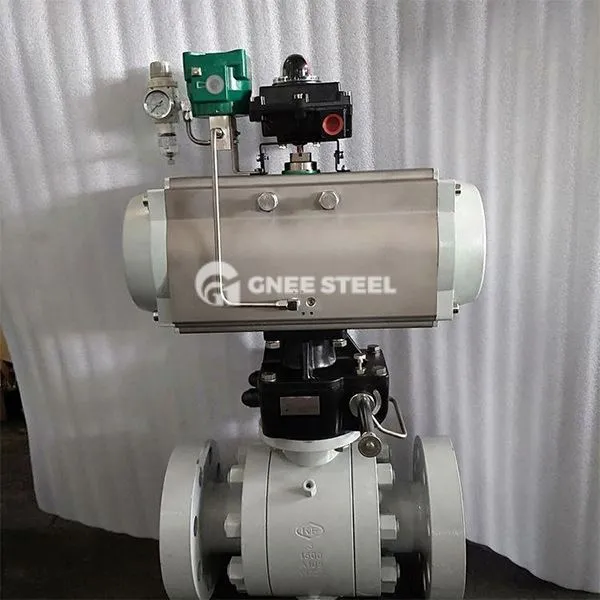

Πίεση υψηλής πίεσης2- τρόποιΠεριγραφή βαλβίδων μπάλας
Η αμφίδρομη βαλβίδα υψηλής πίεσης είναι ειδικά σχεδιασμένη για έλεγχο μέσου υψηλής πίεσης. Υιοθετεί ένα σώμα βαλβίδας δύο τεμαχίων (κύριο σώμα βαλβίδας + βοηθητικό σώμα βαλβίδας) και μια δομή σύνδεσης φλάντζας. Το μέσο ανοίγει και κλείνει ή η κατεύθυνση ροής ελέγχεται περιστρέφοντας την σφαίρα 9 0. Είναι κατάλληλο για σενάρια υψηλής πίεσης κλάσης 150 ~ 2500lb (PN1.0 ~ PN420).
Η δομή του πυρήνα περιλαμβάνει:
Σώμα βαλβίδας Split: Τα κύρια και βοηθητικά σώματα βαλβίδων συνδέονται με μπουλόνια ή φλάντζες, τα οποία είναι βολικά για τη συντήρηση και την αντικατάσταση της σφράγισης.
Floating/σταθερό σχεδιασμό μπάλας :
Floating ball : Η μέτρια πίεση ωθεί την μπάλα για να πιέσει τον δακτύλιο στεγανοποίησης, ο οποίος είναι κατάλληλος για μέση και χαμηλή πίεση (μικρότερη ή ίση με PN25).
Η σφαίρα: η σφαίρα σταθεροποιείται από τους άνω και κάτω στελέχη της βαλβίδας και το κάθισμα της βαλβίδας είναι πλωτό σφραγισμένο, το οποίο είναι κατάλληλο για εξαιρετικά υψηλή πίεση (μεγαλύτερη ή ίση με PN420).
Σφραγίδα Σφραγίδα Carbide (ανθεκτική στη θερμοκρασία σε 425 μοίρες), μαλακή σφραγίδα PTFE (μικρότερη ή ίση με 180 βαθμοί), το επίπεδο διαρροής φτάνει το επίπεδο ANSI VI.
Πίεση υψηλής πίεσης2- τρόποιΠροδιαγραφές βαλβίδων μπάλας
|
ΫΝ |
DN15 ~ 200mm |
|
Ονομαστική πίεση |
1.6 ~ 42MPa (Άλλο πρότυπο πίεσης, αναφέρετε όταν παραγγείλετε) |
|
Υλικό σώματος |
WCB (Γ), SS304 (P), SS316 (Ρ) |
|
Υλικό σφράγισης |
Ptfe (f), ppl (ppl), μέταλλο σκληρό (h), σκληρό κράμα (y) |
|
Μεσαία θερμοκρασία. |
W2: -20 ~ 150 βαθμοί W3: -20 ~ 250 βαθμός W4: -29 ~ 425 βαθμός |
|
Λειτουργία σύνδεσης |
Φλάντζα, συγκόλληση, θηλυκό νήμα |
|
Πνευματικός ενεργοποιητής |
Series Jlat, σειρά JLAW, σειρά Actuator LMAPTER |
|
Λειτουργία δράσης |
Διπλή δράση, μεμονωμένη δράση κανονικά κλειστή, μεμονωμένη δράση κανονικά ανοιχτή |
|
Ηλεκτρικός ενεργοποιητής |
Series JLA, σειρά JLB, σειρά Actuator LMAPTERED |
|
Λειτουργία ελέγχου |
Τύπος τυπικού διακόπτη, τύπος ρύθμισης LNTegral, τύπος διακόπτη ενσωμάτωσης, τύπος διαύλου πεδίου |
Πίεση υψηλής πίεσης2- τρόποιΒαλβίδες με μπάλα
Παραδείγματα εφαρμογής και μοντέλου
Petrochemical: Έλεγχος ελαίων υψηλής θερμοκρασίας και υψηλής πίεσης και οξέα (όπως Q41F -16 P από ανοξείδωτο χάλυβα βαλβίδα). Energy and Power: αγωγοί ατμού και συστήματα λέβητα (όπως BKH Series Pneumatic Ball High-Pressure Ball). Hydraulic σύστημα: μεταγωγή κυκλώματος υδραυλικού λαδιού (όπως η βαλβίδα χάλυβα άνθρακα υψηλής πίεσης τύπου KHB). Ειδικά μέσα: διαβρωτικά αέρια (όπως ο συνδυασμός από ανοξείδωτο χάλυβα 316L + καρβιδίου).
Σημεία επιλογής και εγκατάστασης
Συστάσεις επιλογής: σενάρια υψηλής πίεσης: Προτεραιότητα σε σταθερή δομή σφαίρας + σφραγίδα καρβιδίου, κατάλληλη για συχνό άνοιγμα και φορτία κλεισίματος και κρούσης. Corrosive Media: Επιλέξτε 316/316L σώμα βαλβίδας από ανοξείδωτο χάλυβα ή επιχρυσωμένη επιφάνεια νικελίου. Flange πρότυπο: προδιαγραφές φλάντζας αγωγών αντιστοίχισης (όπως ASME B16.5, HG/T20592). Προδιαγραφές εγκατάστασης:
Οι βίδες της φλάντζας πρέπει να σφίγγονται συμμετρικά για να αποφευχθεί η παραμόρφωση του σώματος της βαλβίδας και της διαρροής.
Ο χώρος λειτουργίας του στελέχους βαλβίδας (μεγαλύτερος ή ίσος με 90 μοίρες) πρέπει να διατηρείται και ο ενεργοποιητής πνευματικής/ηλεκτρικής ενέργειας πρέπει να είναι εξοπλισμένος με διακόπτη ορίου.
