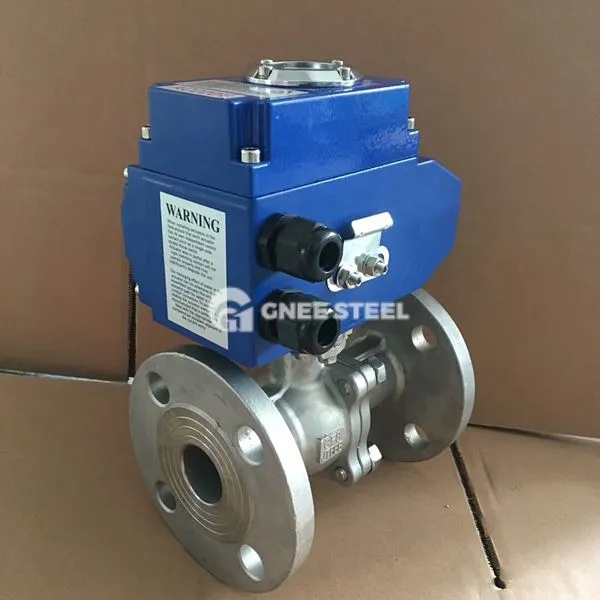

Βαλβίδα μπάλας τύπου φλάντζα

Η βαλβίδα σφαιρών με φλάντζες είναι μια βαλβίδα που συνδυάζει την τεχνολογία ελέγχου που έχει κατακερματιστεί με σύνδεση φλάντζας. Το βασικό του χαρακτηριστικό είναι να επιτύχει ρύθμιση ροής πολλαπλών σταδίων ή σταδιακό άνοιγμα και κλείσιμο μέσω κατακερματισμένης περιστροφής, η οποία είναι κατάλληλη για βιομηχανικά σενάρια που απαιτούν έλεγχο λεπτών ροών. Η κύρια δομή περιλαμβάνει:

Σώμα βαλβίδων: Σύνδεση φλάντζας (διπλός τύπος φλάντζας ή δίσκου), κυρίως από ανοξείδωτο χάλυβα και ανθρακούχο χάλυβα για να εξασφαλιστεί η αντίσταση στην πίεση και η αντοχή στη διάβρωση.
Καταχωρημένη σφαίρα: Η γωνία περιστροφής της σφαίρας έχει σχεδιαστεί σε στάδια (όπως 0 βαθμός → 45 βαθμοί → 90 βαθμοί) και η μεσαία ροή ή η αλλαγή πίεσης ελέγχεται μέσω πολλαπλών εγκεφαλικών επεισοδίων.
Ενεργοποιητής: Είναι συνήθως εξοπλισμένο με πνευματικές ή ηλεκτρικές συσκευές κίνησης, υποστηρίζοντας δύο στάδια (0-45 βαθμό /45-90 βαθμό) ή λειτουργία τριών σταδίων για την επίτευξη ακριβούς ρύθμισης ροής.
Σύστημα σφράγισης: Σκληρή σφράγιση (μεταλλικό κάθισμα βαλβίδας) ή μαλακή σφραγίδα (PTFE/καουτσούκ) για να καλύψει τις ανάγκες σφράγισης διαφορετικών μέσων.

Εύρος μεγέθους: DN 25- DN400
Πίεση: 1 0-4 mpa, 150-300 lb
Υλικό σώματος: WCB, 304, 316, 316L
Υλικό μπάλας: WCB, 304, 316, 316L
Υλικό σφραγίδας: PTFE, PPL, κράμα
Θερμοκρασία: -29 ~ +300 βαθμός
Μέσα: νερό, αέριο, λάδι
Λειτουργία οδήγησης: Πνευματικός ενεργοποιητής, ηλεκτρικός ενεργοποιητής
Τύπος ελέγχου: Ανοιχτό στενό, ρύθμιση



Βαλβίδα μπάλας τύπου φλάντζα



Η ταξινόμηση με λειτουργία κατάτμησης ‌

‌Two-stage‌: κατάλληλο για σενάρια όπου η κατάσταση ροής πρέπει να αλλάξει γρήγορα (όπως τα συστήματα εκφόρτωσης) και η πλήρης ανοιχτή/πλήρης κλειστή δράση ολοκληρώνεται σε δύο φορές.
‌ Three-Stage‌: Χρησιμοποιείται κυρίως σε σενάρια συνεχούς ρύθμισης (όπως η τροφοδοσία χημικών αντιδραστήρων), ο προοδευτικός έλεγχος ροής επιτυγχάνεται μέσω τριών τμημάτων.
‌
Αιτήσεις
‌Petrochemicals ‌: Φόρτωση και εκφόρτωση και συστήματα διανομής για αργό πετρέλαιο, υγροποιημένο αέριο και άλλα μέσα για την πρόληψη των διακυμάνσεων της πλάτης και της πίεσης των μέσων ενημέρωσης.
‌Fine Chemicals ‌: Ποσοτική παράδοση και αναλογικός έλεγχος ανάμιξης των διαβρωτικών υγρών (οξέα και αλκαλικά).
Συστήματα energy ‌: Σταδιακή αποσυμπίεση και ρύθμιση ροής υγρών υψηλής πίεσης όπως ο ατμός και το φυσικό αέριο.
