Περιγραφή βαλβίδας ηλεκτρικά λειτουργίας
Μια ηλεκτρική βαλβίδα μπάλας είναι μια αυτοματοποιημένη βαλβίδα που οδηγεί την μπάλα για να περιστρέφεται μέσω ενός ηλεκτρικού ενεργοποιητή για να κόψει, να συνδέσει ή να ρυθμίσει τη ροή των μέσων αγωγών. Οι λειτουργίες του πυρήνα περιλαμβάνουν το τηλεχειριστήριο της κατεύθυνσης ροής του μέσου, την ακριβή ρύθμιση της ροής (όπως τα χαρακτηριστικά γραμμικής ρύθμισης της βαλβίδας τύπου V) και την προσαρμογή στις απαιτήσεις ανοίγματος και κλεισίματος διαφόρων συνθηκών εργασίας (υψηλή πίεση, υψηλή θερμοκρασία, διαβρωτικά μέσα).
2. Σύνθεση πυρήνα
Electric Actuator:
Ολοκληρωμένος κινητήρας με κινητήρα, συσκευή αναγωγής και έξυπνος σύστημα ελέγχου, σήμα διακόπτη υποστήριξης (όπως 24V DC) ή αναλογικό σήμα (4-20 MA) για να οδηγήσει το στέλεχος της βαλβίδας για περιστροφή.
Ορισμένα μοντέλα είναι εξοπλισμένα με συσκευή σύγχρονου κινητήρα μόνιμου μαγνήτη για την επίτευξη 0. 05 δευτερόλεπτα γρήγορη απόκριση και ακριβή έλεγχο της θέσης της βαλβίδας.
Valve Body:
Valve Body: Κατασκευασμένο από ανοξείδωτο χάλυβα, χυτοσίδηρο ή πλαστικό, η δομή χωρίζεται σε τύπο φλάντζας, τύπο δίσκου ή σύνδεση με σπείρωμα και η διάμετρος καλύπτει DN15 ~ 250mm.
Ball: Η τυποποιημένη μπάλα είναι ένας σχεδιασμός πλήρους διαμέτρου (η αντίσταση του υγρού είναι κοντά σε έναν ευθεία σωλήνα) και η σφαίρα τύπου V επιτυγχάνει ρύθμιση ροής μέσω ειδικών υποδοχών.
Συστατικά Sealing :
PTFE μαλακή σφράγιση ή μεταλλική σκληρή σφράγιση (όπως κάθισμα βαλβίδας καρβιδίου συγκολλημένου), εύρος πίεσης από κενό έως 6,4MPa, αντίσταση θερμοκρασίας -30 ~ 450 βαθμοί.
Η κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας τεχνολογία (όπως η δομή συμπίεσης δακτυλίου σφραγίδας από καουτσούκ) μπορεί να εμποδίσει το μέσο να διεισδύσει στο χάσμα μεταξύ της μπάλας και του περιβλήματος της βαλβίδας, επεκτείνοντας τη διάρκεια ζωής
Προδιαγραφή βαλβίδων με ηλεκτρικά λειτουργικά
|
ΫΝ |
DN50 ~ 500mm (άλλο μέγεθος θύρας, αναφέρετε όταν παραγγείλετε) |
|
Ονομαστική πίεση |
1. |
|
Υλικό σώματος |
Όλκιμος σίδηρος (Q), WCB (C), SS304 (P) |
|
Υλικό σφραγίδας |
NBR (X1), NR (x2), EPDM (x3), FPM (x4) |
|
Μεσαία θερμοκρασία. |
W1: -20 ~ 80 βαθμός, W2: -20 ~ 150 βαθμός |
|
Λειτουργία σύνδεσης |
Φλάντζα, πλακίδια |
|
Πνευματικός ενεργοποιητής |
Σειρά JLAT, σειρά JLAW, σειρά JLGT, Σειρά Εισαγόμενου Ενεργοποιητή |
|
Λειτουργία δράσης |
Διπλή δράση, μεμονωμένη δράση κανονικά κλειστή, μεμονωμένη δράση κανονικά ανοιχτή |
|
Ηλεκτρικός ενεργοποιητής |
Series JLA, σειρά JLB, σειρά Actuator LMAPTERED |
|
Λειτουργία ελέγχου |
Τυπός τυπικού διακόπτη, τύπος ρύθμισης ενσωματωμένου, ενσωματωμένος τύπος διακόπτη, τύπος διαύλου πεδίου |

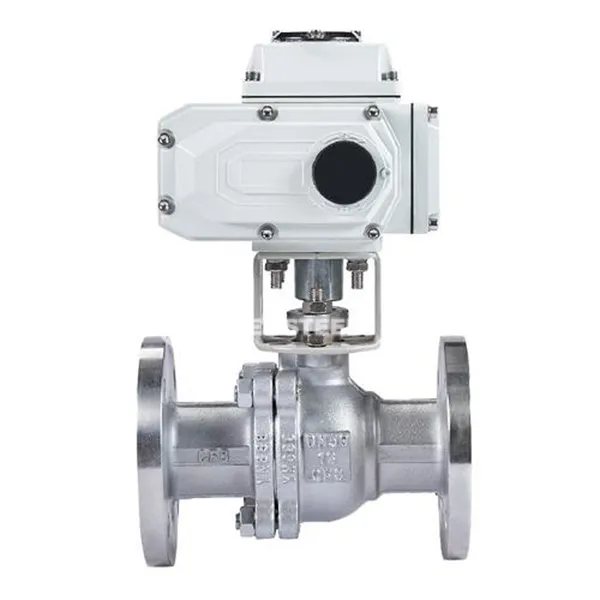

ηλεκτρικά λειτουργική βαλβίδα μπάλας
Αιτήσεις
Χημική και ενέργεια:
Έλεγχος ατμού υψηλής θερμοκρασίας: Οι βαλβίδες με σκληρές σφαίρες 450 βαθμών χρησιμοποιούνται για αγωγούς λιωμένου αλατιού ή μετατόπιση μέσου θερμότητας αντιδραστήρα.
Η διαβίωση διαχείρισης των μέσων ενημέρωσης: τα πλαστικά σώματα βαλβίδων (όπως το PTFE) είναι κατάλληλα για συστήματα χορήγησης ισχυρών οξέων και αλκαλίων.
Επεξεργασία νερού και προστασία του περιβάλλοντος:
Δόση ακριβείας: Οι βαλβίδες σφαίρας τύπου V μειώνουν τα απόβλητα φαρμάκων μέσω της γραμμικής ρύθμισης ροής.
Τρόφιμα και φαρμακευτικά προϊόντα:
Απαγκτική παραγωγή: Σώμα γυαλισμένων βαλβίδων καθρέφτη και χωρίς νεκρή γωνιακή σχεδίαση πληρούν τα πρότυπα υγιεινής GMP.
Αεροδιαστημική:
Ελαφρύ και αξιοπιστία: Οι μικροσκοπικές βαλβίδες σφαιρών (διάμετρος μικρότερη ή ίση με το DN15) χρησιμοποιούνται σε συστήματα καυσίμου ή υδραυλικών συστημάτων και μπορούν να αντέξουν τις ακραίες διαφορές δόνησης και θερμοκρασίας.
