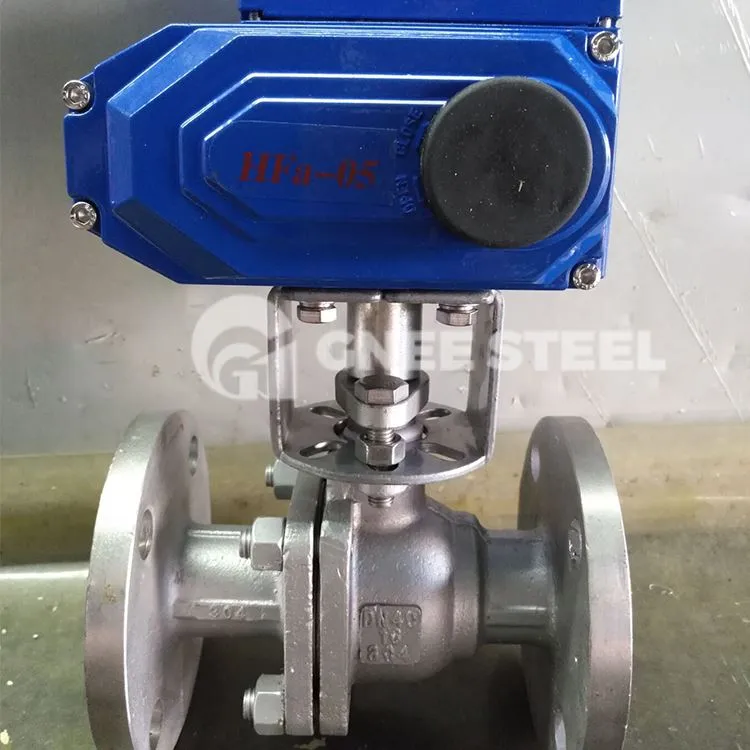

μηχανοκίνητη σφαιρική βαλβίδα Περιγραφή
Η ηλεκτρική σφαιρική βαλβίδα είναι ένας σημαντικός ενεργοποιητής στα συστήματα ελέγχου βιομηχανικού αυτοματισμού. Λειτουργεί περιστρέφοντας τον δίσκο της βαλβίδας γύρω από τον άξονα του στελέχους. Η αλλαγή στο άνοιγμα της έδρας της βαλβίδας είναι ευθέως ανάλογη με την κίνηση του δίσκου της βαλβίδας. Οι ηλεκτρικές σφαιρικές βαλβίδες χρησιμοποιούνται κυρίως για την απενεργοποίηση ή τη σύνδεση του μέσου στον αγωγό και μπορούν επίσης να χρησιμοποιηθούν για τη ρύθμιση και τον έλεγχο της ροής του υγρού. Χρησιμεύουν ως εξαρτήματα πίεσης αγωγών στον έλεγχο της διαδικασίας βιομηχανικού αυτοματισμού.
Προδιαγραφές αυτοματοποιημένης σφαιρικής βαλβίδας
| Ονομαστική διάμετρος | NPS1/2"-48"DN15-DN1200 |
| Τύπος σύνδεσης | Φλάντζα/Συγκόλληση/Συγκόλληση Υποδοχών |
| Ονομαστική πίεση | 1.%7β%7β1%7δ}MPa 150LB%7β%7β3%7δ}LB |
| Θερμοκρασία εργασίας | από -40 μοίρες έως 260 μοίρες |
| Μέσο εργασίας | Νερό, Πετρέλαιο, Αέριο κ.λπ. |
| Υλικό σώματος | Ανοξείδωτος χάλυβας (ASTM A351-CF8M,CF8) |
| Πρότυπο άκρου φλάντζας | JIS B2220, ANSI B16.5 |
| Δοκιμές | API 598% 2c API 6D |
| Πρότυπο σχεδίασης | ANSI B16.34, API 603 |
ηλεκτροκινητήρα βαλβίδα
Αιτίες και διαγνωστικές μέθοδοι για την κατάσχεση ηλεκτρικής σφαιρικής βαλβίδας
Βήμα 1: Αρχικά, ανοίξτε το κιβώτιο ταχυτήτων για να ελέγξετε εάν η σοβαρή σκουριά, η ζημιά στο ρουλεμάν ή η απόφραξη ξένου αντικειμένου στο κιβώτιο ταχυτήτων προκαλεί δυσλειτουργία της βαλβίδας. Εάν δεν είναι αυτές οι αιτίες, προχωρήστε στο επόμενο βήμα.
Βήμα 2: Εκτελέστε μια λειτουργία αποστράγγισης στην ηλεκτρική σφαιρική βαλβίδα. Εάν υπάρχει πίεση στο θάλαμο της βαλβίδας, μπορεί να προσδιοριστεί προκαταρκτικά ότι η σύλληψη οφείλεται στο κολλημένο κάθισμα στεγανοποίησης. Το στεγανοποιητικό κάθισμα θα πρέπει κανονικά να έχει χώρο πλευρικής κίνησης 0,003 ιντσών. Εάν το εγχυμένο γράσο στεγανοποίησης σκληρύνει, τα υπολείμματα κολλήσουν στα κενά της έδρας στεγανοποίησης ή το ελατήριο του καθίσματος στεγανοποίησης δυσλειτουργεί, μπορεί να κολλήσει η έδρα στεγανοποίησης και να σφίξει η σφαιρική βαλβίδα.
Βήμα 3: Εάν δεν υπάρχει πίεση στο θάλαμο βαλβίδας κατά τη λειτουργία αποστράγγισης, μπορεί να προσδιοριστεί ότι η σύλληψη προκαλείται από μεγάλη διαφορά πίεσης μεταξύ του θαλάμου βαλβίδας και του κύριου αγωγού. Όταν η διαφορά πίεσης είναι πολύ μεγάλη, η έδρα στεγανοποίησης πιέζει σφιχτά την επιφάνεια της σφαίρας, αυξάνοντας τη ροπή λειτουργίας και προκαλώντας το μπλοκάρισμα της σφαιρικής βαλβίδας και τη δυσλειτουργία.
