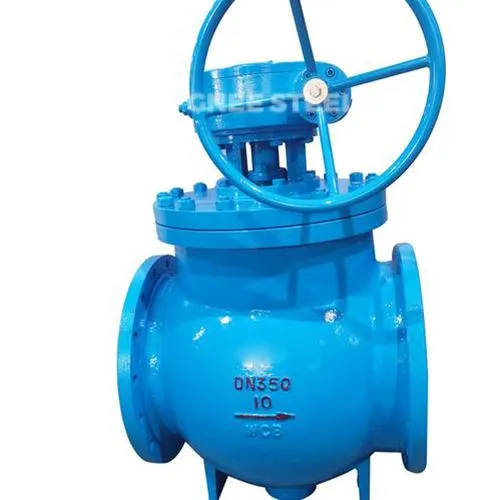

Εκκεντρική ημισφαιρική βαλβίδα

Η έκκεντρη ημισφαιρική βαλβίδα είναι ένας σχετικά νέος τύπος σφαιρικής βαλβίδας. Τα μοναδικά δομικά του πλεονεκτήματα περιλαμβάνουν άνοιγμα και κλείσιμο χωρίς τριβή, χαμηλή φθορά σφράγισης και χαμηλή ροπή ανοίγματος και κλεισίματος. Αυτό επιτρέπει μικρότερα μεγέθη ενεργοποιητή. Εξοπλισμένο με ηλεκτρικό ενεργοποιητή πολλαπλών{3}}περιστροφών, επιτρέπει τόσο μέτρια ρύθμιση όσο και στενή απενεργοποίηση. Χρησιμοποιείται ευρέως σε εφαρμογές που απαιτούν αυστηρή διακοπή λειτουργίας, όπως οι βιομηχανίες πετρελαίου, χημικών και αστικών ύδρευσης και αποχέτευσης.

Αρχή εργασίας:‌

Η βαλβίδα λειτουργεί περιστρέφοντας το στέλεχος της βαλβίδας για να ανοίξει ή να κλείσει η διαδρομή ροής. Οι σφαιρικές βαλβίδες είναι ελαφριές, συμπαγείς σε μέγεθος και μπορούν να κατασκευαστούν σε πολύ μεγάλες διαμέτρους. Διαθέτουν αξιόπιστη στεγανοποίηση, απλή δομή και εύκολη συντήρηση. Η επιφάνεια στεγανοποίησης και η σφαίρα παραμένουν σε συνεχή επαφή όταν κλείνουν, καθιστώντας τα ανθεκτικά στη διάβρωση των μέσων. Ως αποτέλεσμα, χρησιμοποιούνται ευρέως σε διάφορους κλάδους.

Χαρακτηριστικά:

Κορυφαία-δομή φόρτωσης- Επιτρέπει την απευθείας ηλεκτρονική επιθεώρηση και συντήρηση των βαλβίδων που είναι εγκατεστημένες σε αγωγούς, μειώνοντας αποτελεσματικά τις διακοπές λειτουργίας των εγκαταστάσεων και μειώνοντας το κόστος.

Μονό-σχέδιο καθίσματος- Εξαλείφει τους κινδύνους ασφαλείας που προκαλούνται από τη μη φυσιολογική συσσώρευση πίεσης στο θάλαμο της βαλβίδας.

Σχεδιασμός χαμηλής-ροπής- Η ειδική δομή στελέχους επιτρέπει τον εύκολο χειρισμό με έναν μικρό χειροτροχό.

Λειτουργία χωρίς τριβές- Επιλύει πλήρως το πρόβλημα φθοράς της επιφάνειας στεγανοποίησης που εντοπίζεται στις παραδοσιακές βαλβίδες.

Μηχανισμός στεγανοποίησης σφήνας- Η μηχανική δύναμη από το στέλεχος σφηνώνει τη σφαίρα στο κάθισμα, εξασφαλίζοντας σταθερή απόδοση στεγανοποίησης που δεν επηρεάζεται από τις διαφορές πίεσης του αγωγού.

Αυτοκαθαριζόμενες στεγανοποιητικές επιφάνειες- Όταν η μπάλα γέρνει μακριά από το κάθισμα, το υγρό ρέει 360 μοίρες ομοιόμορφα στις επιφάνειες στεγανοποίησης, αφαιρώντας τις συσσωρευμένες εναποθέσεις και αποτρέποντας την τοπική διάβρωση.

Προδιαγραφές σχεδίασης

Πρότυπα σχεδίασης: ASME B16.34, API 608, GB/T 12237

Μήκος δομής: ASME B16.10, GB/T 12221

Πρότυπο σύνδεσης: ASME B16.5, GB/T 9113, JB/T 79, ASME B16.25, GB/T 12234

Δοκιμή πίεσης: API 598, GB/T 26480, GB/T 13927

Αξιολόγηση πίεσης και θερμοκρασίας: API 6D, GB/T 26480

Παράμετροι Απόδοσης

Υλικό αμαξώματος: Ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα, κράμα χάλυβα

Ονομαστική διάμετρος: NPS 1 1/2″ – NPS 40″ / DN40 – DN1000

Εύρος πίεσης: CL150 – CL300 / PN10 – PN40

Θερμοκρασία λειτουργίας: –46 βαθμοί ~ +260 βαθμοί

Πεδίο εφαρμογής: Πετρέλαιο, χημικά, μεταλλουργία, ελαφριά βιομηχανία, σταθμοί ηλεκτροπαραγωγής, αστική παροχή νερού, κρυογονικές συνθήκες και αγωγοί πετρελαίου και φυσικού αερίου σε μεγάλες αποστάσεις



Eccentric Semi Ball Valve σε απόθεμα
