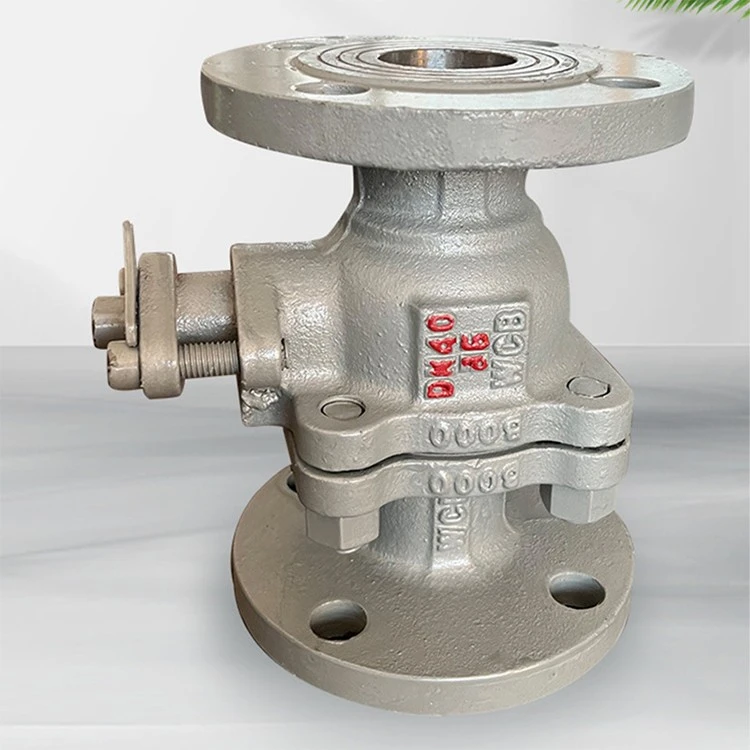

A216 WCB Metal-Καθιστή πλωτή σφαιρική βαλβίδαείναι μια βιομηχανική-ακρίβεια βαλβίδας απενεργοποίησης-σχεδιασμένη για σοβαρές συνθήκες λειτουργίας που περιλαμβάνουν υψηλές θερμοκρασίες, υψηλές πιέσεις και λειαντικά στερεά σωματίδια. Το σώμα του, χυτό απόASTM A216 WCB (ανθρακοχάλυβας), προσφέρει εξαιρετική μηχανική αντοχή για μη-διαβρωτικά μέσα σε θερμοκρασίες λειτουργίας έως425 μοίρες.
Ξεκινώντας από τα παραδοσιακά σχέδια μαλακών-σφραγίδων, αυτή η βαλβίδα διαθέτει αμέταλλο-σε-μέταλλοαρχιτεκτονική στεγανοποίησης, με σφαίρες και επιφάνειες καθίσματος σκληρυμένεςΚαύσιμο οξυγόνου υψηλής-ταχύτητας (HVOF)ψεκασμός τωνΚαρβίδιο βολφραμίου ή κράματα Stelliteγια να επιτευχθεί σκληρότητα επιφάνειας που υπερβαίνειHRC 60. Αυτή η εξειδικευμένη θεραπεία παρέχει ανώτερη αντίσταση στη διάβρωση, την τριβή και τη θύελλα.
Χρησιμοποιώντας την επαγόμενη μετατόπιση-της αιωρούμενης μπάλας σε συνδυασμό με αΚάθισμα με αντιστάθμιση ελατηρίου Belleville-σχεδιασμός, η βαλβίδα μετριάζει αποτελεσματικά το μπλοκάρισμα της μπάλας που προκαλείται από θερμική διαστολή, ενώ παράλληλα διασφαλίζει τη συμμόρφωση με το στενό κλείσιμο-ANSI/FCI 70-2 Κατηγορία V ή VI. Είναι η ιδανική λύση για υπερθερμασμένο ατμό, ιλύς εξόρυξης και οπτάνθρακα πετρελαίου, όπου τυπικές βαλβίδες μαλακής-καθίσματος συνήθως αποτυγχάνουν.
Σχέδιο τουA216 WCB Metal-Καθιστή πλωτή σφαιρική βαλβίδα
Τεχνικές Προδιαγραφές
| Είδος | Προσδιορισμός |
| Πρότυπο σχεδίασης | API 6D / ASME B16.34 / API 608 |
| Εκτίμηση πίεσης | Κλάση 150 / 300 / 600; PN16 - PN100 |
| Εύρος Μεγεθών | 1/2" - 8" (DN15 - DN200) |
| Θερμοκρασία εργασίας | -29 μοίρες έως 425 μοίρες (Τυπικό όριο για υλικό WCB) |
| Κατηγορία διαρροής | ANSI/FCI 70-2 Κατηγορία V (Standard) / Κατηγορία VI (Προαιρετικό) |
| Επιφανειακή σκλήρυνση | HVOF Καρβίδιο βολφραμίου (WC) ή κράμα Stellite |
| Επιφανειακή Σκληρότητα | HRC 58 - 62 |
| Τύπος σύνδεσης | Φλάντζα (RF, RTJ), Πισινό-Συγκόλληση (BW) |
Κύριος κατάλογος υλικών
| Οχι. | Όνομα μέρους | Υλικό (Πρότυπο ASTM) | Σημείωμα |
| 1 | Σώμα | ASTM A216 WCB | Χυτό ανθρακούχο χάλυβα |
| 2 | Μπάλα | A182 F304 / F316 + WC/Stellite | HVOF σκληρυμένη επιφάνεια |
| 3 | Κάθισμα | A182 F304 / F316 + WC/Stellite | HVOF σκληρυμένη επιφάνεια |
| 4 | Ελατήριο καθίσματος | Inconel X-750 / 17-7PH | Belleville Springs για θερμική αποζημίωση |
| 5 | Στέλεχος | ASTM A182 F6a / 17-4PH | Υψηλή-δύναμη, αντι-χαλασμός |
| 6 | Τσιμούχα | Ευέλικτο Γραφίτη + SS304 | Ανθεκτικό σε υψηλές-θερμοκρασίες |
| 7 | Συσκευασία | Εύκαμπτος Γραφίτης | Εξασφαλίζει σφράγιση σε υψηλές θερμοκρασίες |
| 8 | Ροδέλα ώσης | Ενισχυμένος Γραφίτης / Νιτριδωμένο SS | Μειώνει τη ροπή λειτουργίας |
Διαστάσεις κύριας σύνδεσης και περιγράμματος (Κλάση 150/300)
Σημείωση: Οι διαστάσεις ακολουθούν το ASME B16.10 (Πρόσωπο-Προς-Πρόσωπο) και το ASME B16.5 (Φλάντζες). Οι μεταλλικές-βαλβίδες με έδραση μπορεί να έχουν μεγαλύτερο ύψος από τις εκδόσεις μαλακής-καθίσματος.
| Μέγεθος (ίντσες) | DN (mm) | L (150# - χλστ.) | L (300# - χλστ.) | D (Φλάντζα OD-mm) | H (Ύψος-mm) | W (λαβή/γρανάζι-mm) |
| 1/2" | 15 | 108 | 140 | 89 / 95 | 85 | 150 |
| 1" | 25 | 127 | 165 | 108 / 125 | 110 | 180 |
| 2" | 50 | 178 | 216 | 152 / 165 | 155 | 300 |
| 3" | 80 | 203 | 283 | 190 / 210 | 195 | 450 |
| 4" | 100 | 229 | 305 | 229 / 255 | 240 | 600 |
| 6" | 150 | 394 | 403 | 279 / 320 | 320 | 800 (Λειτουργία με γρανάζια) |
| 8" | 200 | 457 | 502 | 343 / 380 | 410 | 1000 (Λειτουργία με γρανάζια) |
A216 WCB Metal-Χαρακτηριστικά καθισμένης πλωτής σφαιρικής βαλβίδας
Δυνατότητα σοβαρής εξυπηρέτησης:Σχεδιασμένο με αρχιτεκτονική καθισμάτων από μέταλλο-σε-μεταλλικό, μπορεί να αντέξει θερμοκρασίες (έως 425 μοίρες ) και πιέσεις που θα μπορούσαν να καταστρέψουν τις τυπικές μαλακές σφραγίδες (όπως το PTFE).
Εξαιρετική αντοχή στη διάβρωση:Η μπάλα και το κάθισμα είναι επικαλυμμένα με καρβίδιο βολφραμίου HVOF, δημιουργώντας μια εξαιρετικά σκληρή επιφάνεια. Μπορεί εύκολα να διατμηθεί μέσω των μέσων που περιέχουν σωματίδια καταλύτη, κόκκους ή κρυστάλλους χωρίς να βλάψει την ακεραιότητα στεγανοποίησης.
Αντιστάθμιση θερμικής διαστολής:Το κάθισμα στηρίζεται απόBelleville Springs. Όταν η σφαίρα διαστέλλεται σε υψηλές θερμοκρασίες, τα ελατήρια απορροφούν τη μετατόπιση για να αποτρέψουν το σφίξιμο ή το μπλοκάρισμα της μπάλας, εξασφαλίζοντας ομαλή ροπή.
Μεγάλη διάρκεια ζωής:Σε λειαντικά μέσα ή{0}}μέσα υψηλής θερμοκρασίας, οι μεταλλικές-βαλβίδες με έδραση συνήθως διαρκούν 3 έως 5 φορές περισσότερο από τις εναλλακτικές-μαλακές
Εγγενής Πυρασφάλεια:Η απουσία εύφλεκτων μαλακών υλικών το καθιστά εγγενώς-ασφαλές στη φωτιά. Περιλαμβάνει επίσης αντι-στατικές συσκευές και αντι-στέλεχος εκρήξεως ως στάνταρ.
Συνεργείο GNEE WCB Valve
FAQ
Ποια είναι η διαφορά μεταξύ του A216 WCC και του A216 WCB;
Η κύρια διαφορά μεταξύA216 WCBκαιA216 WCCείναιδύναμηκαισκληρότητα:
Δύναμη: WCCείναι πιο δυνατό. Έχει υψηλότερη αντοχή διαρροής (ελάχιστη40.000 psi) σε σύγκριση μεWCB(ελάχιστο36.000 psi).
Χημική Σύνθεση:Το WCC έχει χαμηλότερο μέγιστο όριο άνθρακα (0,25%) αλλά υψηλότερο μαγγάνιο από το WCB (0,30% άνθρακας). Αυτό κάνει το WCC πιο εύκολο στη συγκόλληση και πιο σκληρό.
Χαμηλή-Απόδοση θερμοκρασίας:Το WCC έχει γενικά καλύτερη αντοχή σε κρούση σε χαμηλότερες θερμοκρασίες από το WCB.
Δημοτικότητα: WCBείναι ο πιο κοινός "τυπικός" βαθμός παγκοσμίως.WCCχρησιμοποιείται όταν οι μηχανικοί χρειάζονται επιπλέον αντοχή ή καλύτερη απόδοση σε εφαρμογές υψηλότερης-πίεσης.
Τι είναι μια σφαιρική βαλβίδα WCB;
A Σφαιρική βαλβίδα WCBείναι μια βιομηχανική βαλβίδα κατασκευασμένη απόχυτό ανθρακούχο χάλυβα(συγκεκριμένα ASTM A216 Grade WCB).
Τι σημαίνει το WCB στις βαλβίδες;
Στη βιομηχανία βαλβίδων,WCBσημαίνει:
W: Wεπεξεργάσιμο (κατάλληλο για συγκόλληση σε αγωγό).
C: Cast (κατασκευάζεται με διαδικασία χύτευσης).
B: ΒαθμόςB(καθορίζει τις συγκεκριμένες χημικές και μηχανικές ιδιότητες).
