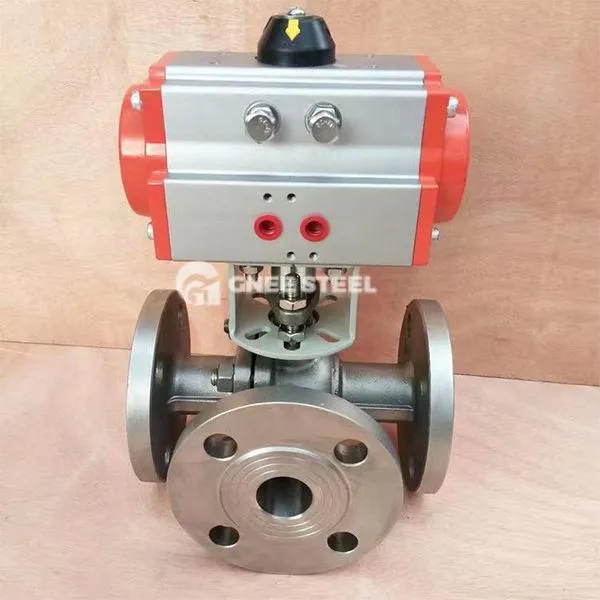

Περιγραφή βαλβίδας με 3 τρόπους με μηχανοκίνητη σφαίρα
Η τρισδιάστατη βαλβίδα μηχανοκίνητης σφαίρας ελέγχει την περιστροφή της σφαίρας μέσω της συσκευής κίνησης (Pneumatic/Electric) για να επιτευχθεί οι λειτουργίες της εκτροπής, της συρροής ή της αποκοπής του τρισδιάστατου καναλιού υγρού. Τα βασικά χαρακτηριστικά του περιλαμβάνουν:
Δομή σώματος βαλβίδας:
Κανάλι ροής τύπου L: ορθογώνια εναλλαγή δύο καναλιών (όπως αντιστροφή του κυκλώματος υδραυλικού ελαίου).
Κανάλι ροής τύπου Τ: Υποστηρίζει διακοσμητική επικοινωνία τριών καναλιών ή αποκοπή ενός καναλιού (όπως εκτροπή χημικών αντιδραστήρων).
Σχεδιασμός σφραγίδας:
Πλωτή σφαίρα: Η μεσαία πίεση ωθεί την μπάλα για να πιέσει το κάθισμα της βαλβίδας για να επιτύχει διαρροή μηδενικής διαρροής (επίπεδο ANSI VI).
Βελτιστοποίηση σκληρής σφράγισης: επιφάνεια στεγανοποίησης κράματος Stellite, ανθεκτικότητα στη θερμοκρασία έως 550 βαθμούς (κατάλληλο για σύστημα τετηγμένου αλατιού υψηλής θερμοκρασίας).
Λειτουργία κίνησης και αυτόματο έλεγχο
Πνευματική κίνηση:
Κύλινδρος διπλής δράσης: 0.
Κύλινδρος μονής δράσης: Επαναφορά ελατηρίου όταν χάνεται ο αέρας για να εξασφαλιστεί η ασφάλεια των σφαλμάτων (σενάριο αποκοπής έκτακτης ανάγκης). Electric Drive:
Integrated Servo Motor: Υποστηρίζει 4-20 MA Control Signal, κατάλληλο για διαδικασίες βιομηχανικής αυτοματισμού.
Intelligent Sensor : Ενσωματωμένη μονάδα παρακολούθησης θερμοκρασίας/πίεσης βαλβίδας (δίπλωμα ευρεσιτεχνίας σχεδιασμός) για να συνειδητοποιήσει την ανατροφοδότηση δεδομένων κατάστασης πίεσης.
Περιγραφή βαλβίδας με 3 τρόπους με μηχανοκίνητη σφαίρα
|
είδος |
αξία |
|
Τύπος |
Βαλβίδες με μπάλα |
|
Προσαρμοσμένη υποστήριξη |
OEM, ODM |
|
Τόπος προέλευσης |
Κίνα |
|
Χενανός |
|
|
Επωνυμία |
Γρηγώ |
|
Αριθμός μοντέλου |
Q 641- f -16 p-dn50 |
|
Εφαρμογή |
Γενικός |
|
Θερμοκρασία μέσων |
Μέση θερμοκρασία |
|
Εξουσία |
Πνευματικός |
|
Μέσα ενημέρωσης |
Νερό |
|
Μέγεθος θύρας |
DN50 |
|
Δομή |
Ελεγχος |
|
Υλικό σώματος |
SS304 |
|
πίεση αέρα |
{0}}. 3 ~ 0.8MPa |
|
περιβαλλοντικός |
-20~60 |
|
μέση θερμοκρασία |
-20~180 |
|
μεσαία πίεση |
0 ~ 4mpa |
|
πρότυπο κατασκευής |
Gb iso ansi din |
Βαλβίδα 3 μηχανοκίνητων μερών
Αιτήσεις
Μηχανή καταστολής: υδραυλικός ενεργοποιητής για εκσκαφείς (κύκλωμα μεταγωγής καναλιού ροής τύπου L, αντίσταση πίεσης 31,5MPa).
Χημική διεργασία: Έλεγχος εκτροπής τροφοδοσίας αντιδραστήρα (κανάλι ροής τύπου Τ, ανθεκτικό στη σφράγιση PTFE σε οξύ και αλκαλική διάβρωση).
ΣΥΣΤΗΜΑΤΟΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ: Ρύθμιση πίεσης πολλαπλών κατευθύνσεων των αγωγών φυσικού αερίου (πυρκαγιά πιστοποιημένη σκληρή σφραγίδα, κατάλληλη για υψηλή πίεση 42MPa).
Πιστοποίηση και πρότυπα ασφαλείας
Fireproof Performance: Σύμφωνα με το πρότυπο API 607, η μεταλλική σκληρή σφράγιση σχηματίζεται αυτόματα μετά την καύση της μαλακής σφράγισης.
Πιστοποίηση explosion-proof : Πιστοποίηση οδηγίας ATEX (ασφαλής λειτουργία σε εύφλεκτα και εκρηκτικά περιβάλλοντα).
-Fugitive Emissions: ISO 15848 Πιστοποίηση κατηγορίας Α (αυστηρός έλεγχος των κινδύνων διαρροής μέσων)
